Test triaku

Zpráva

#1 Příspěvek od **rezis** » 08 říj 2009, 08:29

Zdravím všechny.
Mám takovou jednoduchou otázku.
Dá se otestovat triak nějak jednoduše? Tím myslím jednodušeji než v při zapojení v obvodu?
Mám zařízení kde je podezdření na vadné triaky. Jenže pokud ho zapnu nelze se k nim na měření dostat.

BOBOBO · #2 Příspěvek od **BOBOBO** » 08 říj 2009, 08:44

Inu málokdy mají jiné postižení , než zkrat . Jestliže se sami sepnou , tak jedině příliš rychlým nárůstem proudu mezi anodami (RC členy ). No a měření řídící elektrody to určitě znáš - v jednom směru jako čistá dioda , v druhém o trochu menší vodivost .

vladom · #3 Příspěvek od **vladom** » 08 říj 2009, 10:09

V pohonech CNC strojů jsme mívali vadné tyristory které nepravidelně spínaly, při vyšším napětí (cca 400V), na nižším napětí spínaly dobře. Jeden technik je testoval megmetem mezi A-K, ty které měly vyšší svod vyřadil a většinou úspěšně. Možná by to šlo i u triaku.

#4 Příspěvek od **rezis** » 08 říj 2009, 10:38

Mám tam 3 hlavní a dva pomocné. Ty tři spínají 27kW teplé spirály. Plus jsou tam, dva na menší spirálky aby nehnali ty velké při potřebě malého výkonu. Seklý natvrdo není to bych měl výkonu hodně. Problém je že ony se ani nespínají rozepnuto zapnuto všechny. Ale připínají se dva a ktomu se doregulovává další. Prostě jak jsem viděl funkční kus tak pro síť neuvěřitelná prasárna.

Haty · #5 Příspěvek od **Haty** » 08 říj 2009, 18:02

Triaky testuju jednoduše tak, že:
1. odpojím řídící elektrodu -> triakem nesmí týct proud - pouze Id
2. Přes odpor a diodu pustím do řídící elektrody kladný spínací proud Igt -> Triakem musí týct střídavý proud
3. Přes odpor a diodu pustím do řídící elektrody záporný spínací proud Igt -> Triakem musí týct střídavý proud

To vše za předpokladu, že je triak zapojen přez zátěž na střídavé napětí
Haty

#6 Příspěvek od **Sendyx** » 08 říj 2009, 18:25

Abych to trochu uvedl na pravou míru... kdysi jsem si s testováním triaků trochu vyhrál, protože triakové regulátory a spínání byla kolegova branže. Používaly se KT774, 784 a podobné, a nějaké Siemens 20-30A.

Kromě notorických vad - zkrat, průraz hradla, nespínání se objevovaly další, mnohem horší a dost časté vady :
- ztráta spínacích schopností za horka
- samovolné spínání v záporné půlvlně při vyšším napětí (nad 100V)
- zvyšování přídržného proudu, zvláště za horka
- nepravidelné vynechávání spínání
- ustřelení vývodu anody a následně poškození řídicí části

#7 Příspěvek od **rezis** » 08 říj 2009, 18:47

Když jsem sem psal ani jsem nečekal že triaky jsou až takové potvory. Vím že technologicky má více přechodů, ale jaksi jsem jej měl v pyramidě pod tranzistory.
Udělám to jednoduše. Připojím tam žárovky a zkusím je sepnout (Je tam optočlen takže přímo na něm)

Haty · #8 Příspěvek od **Haty** » 08 říj 2009, 21:17

Pozor na minimální přídržný proud - Il - pokud bude mít žárovka menší, tak triak nezůstane sepnutý (při spínání impulzy), popř. sepne jen jedna půlvlna.
Haty

Artaban001 · #9 Příspěvek od **Artaban001** » 09 říj 2009, 20:53

Já u tyristorů (TR 922-12-XX) měřím ještě odpor hradlo-Katoda a pokud jima osazuju střídače, tak do trojic beru kusy ze stejným odporem. (připadne mi, že to dýl vydrží). Každopádně megmeticky měřit doporučuji i diody v sítových usměrňovačích

sr71 · #10 Příspěvek od **sr71** » 04 lis 2024, 13:07

Haty píše:Triaky testuju jednoduše tak, že........To vše za předpokladu, že je triak zapojen přez zátěž na střídavé napětí
Haty

A na stejnosměrné to takto fungovat nebude? Podle mě by mělo.

BOBOBO · #11 Příspěvek od **BOBOBO** » 04 lis 2024, 13:26

Nemělo .

Celeron · #12 Příspěvek od **Celeron** » 04 lis 2024, 15:41

Já jsem měl zajímavou zkušenost s BTA26/600 spínanou v nule z SSR 26MD02. Odporová zátěž.
Pokud byl proud do ledky SSR pod 8 mA, tak některý triaky spínaly jen kladnou půlvlnu. 26MD02 na to žádnej vliv neměly. Triaky BTA41/600, BTA20/600 a BTA 16/600 to nedělaly, při nižším proudu ledkou přestaly spínat obě půlvlny.

dred · #13 Příspěvek od **dred** » 04 lis 2024, 17:00

Viem, že tu budem zase za neznalého blba (.. to už je výsada tohto fóra...no nevadí

)

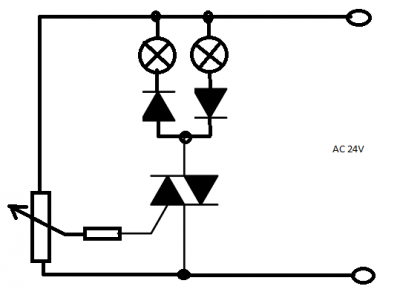

Na jednoduchý test som si kedysi vyrobil skúšačku - trafko 230/24V, 2diódy s dvomi žiarovkami v sérii "antiparalelne" zapojené s triakom , drôtový potenciometer a z bežca odpor (môžeš pridať aj mA-meter) na G.. "Pridávaním" na poťáku dosiahnem stav, kedy buď zopne obe pol-vlny, alebo aspoň jednu a podľa toho prehodnotím stav..
Pokiaľ potrebujete iné hodnoty spínania, či prípadného merania pod záťažou, tak si to prepočítajte... Mne to na test stačilo. Testujem s tým aj tyristory...akurát sa rozsvieti len jedna žiarovka.

BOBOBO · #14 Příspěvek od **BOBOBO** » 04 lis 2024, 17:21

Však hej , je to zapojení z knihy praktická zapojení Ty aTr str. 156

dred · #15 Příspěvek od **dred** » 04 lis 2024, 17:26

Takú knižku som v ruke nikdy nemal... vychádzal som vtedy len z funkcie.. internet bol vtedy len v zasr_atých plienkach...

Jediné čo som mal, bol len historický katalóg Tesla polovodičov..
