ERS50, úprava pre pero 230V

Zpráva

kutilmil · #1 Příspěvek od **kutilmil** » 29 říj 2012, 22:35

Zdravím páni.
Prosím o radu, či by sa dala mikropajka ERS50 upraviť pre pero 230V. Niesom si isty ako by fungovalo meranie teploty. Nebavme sa o tom ze teliesko 230 V ma inakšie parametre ale o principe. Hlavne o tom, či by sa nezničili operaky, a či by som mohol tyristor vymeniť za triak.

Hydrawerk · #2 Příspěvek od **Hydrawerk** » 29 říj 2012, 22:59

Minimálně bys musel mít 230V pájecí pero s vhodným termočlánkem. Nevím, kde bys to sehnal.

procesor · #3 Příspěvek od **procesor** » 29 říj 2012, 22:59

Iné teliesko, iný princíp

kutilmil · #4 Příspěvek od **kutilmil** » 29 říj 2012, 23:32

pero na 230 V sa da kupiť vsade.
ine teliesko iny princip? preco? princip musi byt ten isty. jedna sa mi oto ako snimať teplotu z telieska 230V, tak aby nezhorali operaky.

procesor · #5 Příspěvek od **procesor** » 29 říj 2012, 23:53

Snímaná teplota sa meria maximálne v rozsahu do 20mV pre 400°C. V telese musí byť použitá vhodná kombinácia materiálov (zvar) aby vznikol termočlánok. Strieda sa interval výhrevu a merania. V intervale merania nesmie tiecť telesom prúd. Takže hocijaké "péro" na 230V nebude vhodné odhliadnúc aj od problému oddeliť silové budenie a citlivé meranie.
V minulom tisícročí si kutili také perá aj regulátorom stavali amatérsky. Stačí na to o.i. nejaký ten meter vhodného odporového vodiča.

#6 Příspěvek od **EKKAR** » 30 říj 2012, 00:08

Kutimile, ERS-50 má dvoudrátové připojení pera - to znamená, že po stejných drátech chvíli prohání silovou dvojpulsně usměrněnou elektriku jako "topení" a další chvíli po těch samých drátech měří elektrické napětí produkované termočlánkem vzniklým svařením obou vodičů na konci topnýho tělíska. Když ty dráty přehodíš mezi sebou, bude topit trvale až do sčoudnutí, protože se tím zároveň obrátí polarita toho termočlánku a regulační elektronika se zablokuje ve stavu "trvale topit" = myslí si že tělísko je studené.

Abys dokázal uregulovat páječku na 230V, musel bys mít ten termočlánek na tělísku ve funkci tepelnýho čidla připojený samostatným vedením s izolací odolnou proti teplotám na tělísku obvyklým a schopnou udržet napěťovou pevnost pro 230V i za těchto teplot. Nízkonapěťovou regulační smyčkou bys odebíral a zesiloval napěťový signál vypovídající o teplotě tělíska, nějakým komparátorem bys z něj vytvářel řídicí signál pro triak/optotriak a tím pak ovládal síťovou část s napětím 230V AC.

helios · #7 Příspěvek od **helios** » 30 říj 2012, 00:24

Ja som tyristor za triak vymenil po odchode už tretieho tyristora (vždy skrat), po nahradení triakom už funguje cez 10 rokov.

Hydrawerk · #8 Příspěvek od **Hydrawerk** » 30 říj 2012, 00:43

Zde je topné tělísko napájené stejnosměrným napětím, takže asi moc nezáleží, jestli je tam tyristor, nebo triak.

helios · #9 Příspěvek od **helios** » 30 říj 2012, 00:51

Teoreticky by nemalo, ale hovorím z vlastnej skúsenosti. Po výmene za triak tento už neodišiel. Nemám na to dáke exaktné vysvetlenie, len to, že triak sa tak ľahko neprerazí v závernom smere...

procesor · #10 Příspěvek od **procesor** » 30 říj 2012, 00:58

V tom zapojení nie je záverné...izé na thyristore či triaku.

helios · #11 Příspěvek od **helios** » 30 říj 2012, 01:05

Tiež som si to myslel. A napriek tomu to odchádzalo. Treba vyskúšať. :wink:

kutilmil · #12 Příspěvek od **kutilmil** » 30 říj 2012, 01:21

Ale páni!
Ďakujem Vam za vysvetlenie ale bohuzial co ste mi tu napisali to som si už všetko načital na nete. Myslime si že teliesko tvori termoclanok, akurat je na 230V. Mna by zaujimalo ako snimať napätovy signal z termoclanku. ide oto ze vlastne musim galvanicky spojiť casť 230v s 10 tusim tam je. nebude to vadiť.

Eleman · #13 Příspěvek od **Eleman** » 30 říj 2012, 06:05

Galvanické spojení vadit nebude, pokud zajistíš ochranu proti úrazu elektrickým proudem. Předpokládám, že je ti jasné, že původní zapojení s vyřazeným síťovým transformátorem použít nelze. Jen počítej s tím, že už to nebude ERS50 ale paskvil, kterým bych se bál sahnout na citlivé součástky.
Jen bych připomněl, že kromě náhradních tělísek a pájecích per pro ERS50 existují i pájecí pera na 12 a 24V.

Habesan · #14 Příspěvek od **Habesan** » 30 říj 2012, 07:40

To zas bude vlákno...
Navíc špatně zařazeno mezi Televizory, místo mezi Přístroje, Nářadí a Detektory.

Přesunuto, název vlákna byl upraven. Killroy

kutilmil · #15 Příspěvek od **kutilmil** » 30 říj 2012, 10:54

Ďakujem páni!

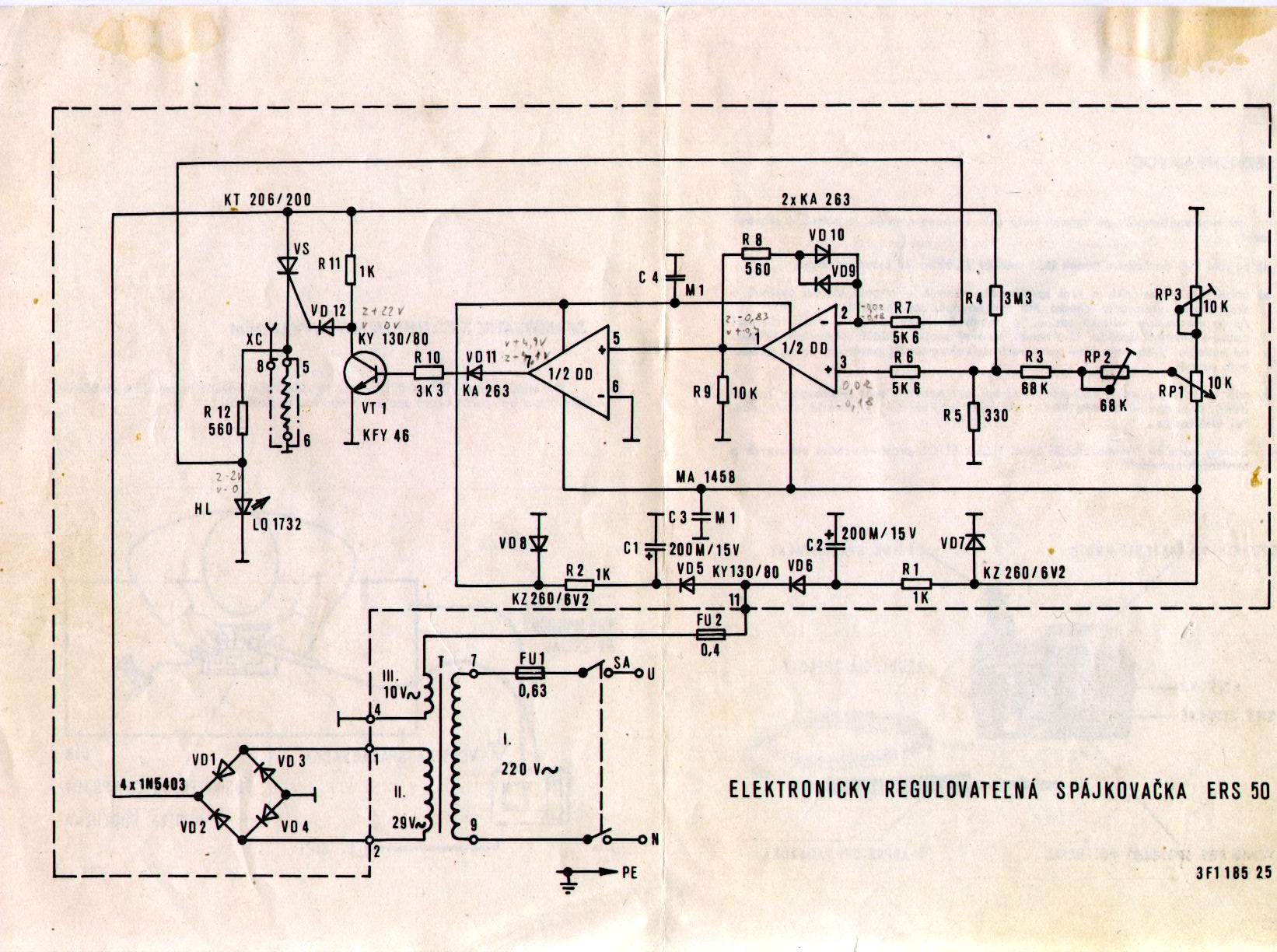

Ešte mám jednu otázku niesom si istý či viem načo slúži R4. Mam tušenie ale nechcem to napísať, aby som nepodsúval odpoveť. Viete mi niekto poradiť.
