Meteorologická stanica HYUNDAI WSC2032, schéma?(opravená)

Zpráva

procesor · #1 Příspěvek od **procesor** » 09 lis 2012, 20:36

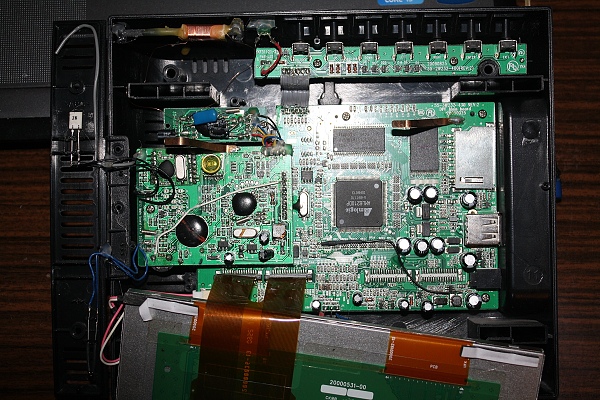

Je to meteorologická stanica s bezdrôtovým senzorom, DCF77 hodinami a navyše foto prehliadačom z USB, alebo SD.

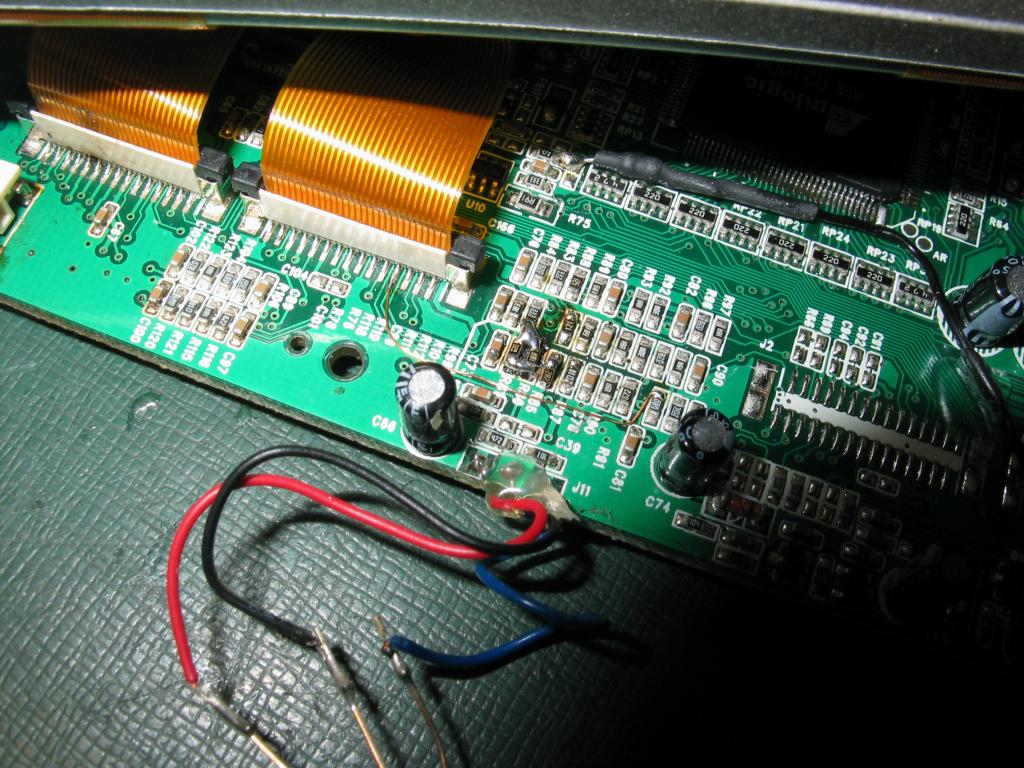

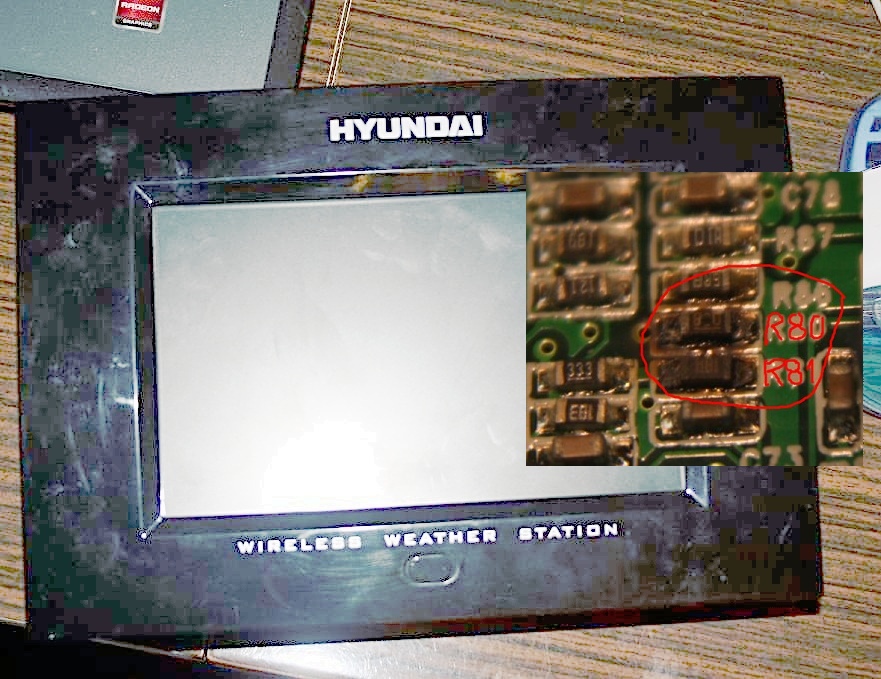

Dva odpory sú slušne vyhriaté, takmer nečitateľné a neprežil to najmä cín.
Schéma by mi pomohla...vyhľadávače sa mi nepodarilo ukecať. Čiste náhodou neleží niekomu odkaz na tú schému v prehliadači?

Lúštiť zapojenie z dosky s 0603 a 0402 je už nad moju trpezlivosť.

#2 Příspěvek od **mi-ro** » 09 lis 2012, 21:20

Bojim bojim, že na tyhle spotřební "reklamní" předměty nikdy schema zveřeněno nebylo.

#3 Příspěvek od **Michal22** » 09 lis 2012, 22:11

Pripojil bych se k mi-ro-vi, od takovych veci dokumentace nebude. Dneska uz neni ani
od levnych mobilu, v zaruce je prikazano vymenit za SWAP. Jedina moznost je ze by byl nekdo ochotny stejnou stanici rozdelat a opdory zmerit.

Gabriel · #4 Příspěvek od **Gabriel** » 10 lis 2012, 10:18

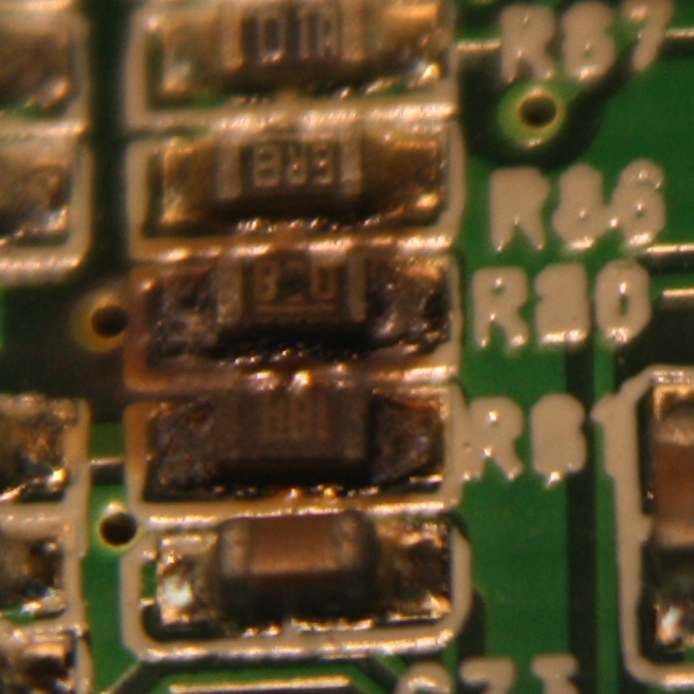

Podľa mňa R81 je 18B čo by mal byť 1k5 a R80 0(?)B alebo opačne 8(?)D.

#5 Příspěvek od **Michal22** » 10 lis 2012, 10:48

Gabriel- neumím si představit, kde by se v zařízení, které je napájené z baterií, vzalo tak vysoké napětí, při kterém by protékal proud natolik velký, aby zničil rezistor o hodnotě 1,5 kiloohmu. Při zatížitelnosti odporu třeba 60mW by to muselo být cca 100V.

p32 · #6 Příspěvek od **p32** » 10 lis 2012, 11:06

A díval ses taky na to jak jsou ty odpory vyžhavené ? Mikroampérama určitě ne.

#7 Příspěvek od **rnbw** » 10 lis 2012, 11:45

To nie je napajanie z baterii ale z externeho zdroja 5V. Staci tam pripojit 12V a je to...

#8 Příspěvek od **Michal22** » 10 lis 2012, 19:40

p32 rnbw- zkuste si ještě jednou přečíst, co jsem napsal. Vůbec nerozporuji to, že je odpor vyžhavený, sám se denně u zařízení napájených z baterií setkávám s různými- občas podobnými- závadami.
Já jen tvrdím to, že nemá pravdu Gabriel, který tvrdí, že by odpor měl mít hodnotu 1,5 kiloohmu.

procesor · #9 Příspěvek od **procesor** » 11 lis 2012, 17:49

Trochu som báda a googlil. Výsledkom je podobná mather board s tým istým LCD. Inkriminované rezistory sú z Gamma Level odporového rebríčka.
Záujemcom tu link:
http://www.mikrocontroller.net/attachme ... manual.pdf

Pre istotu vymením označený keramický 0,1uF. prípadne aj ten pod ním.
Predpokladám že sa niektorý z nich prerazil čím tých 10V sa realizovalo na tých dvoch odporoch.
(Plošáky navrhujú asi idioti)

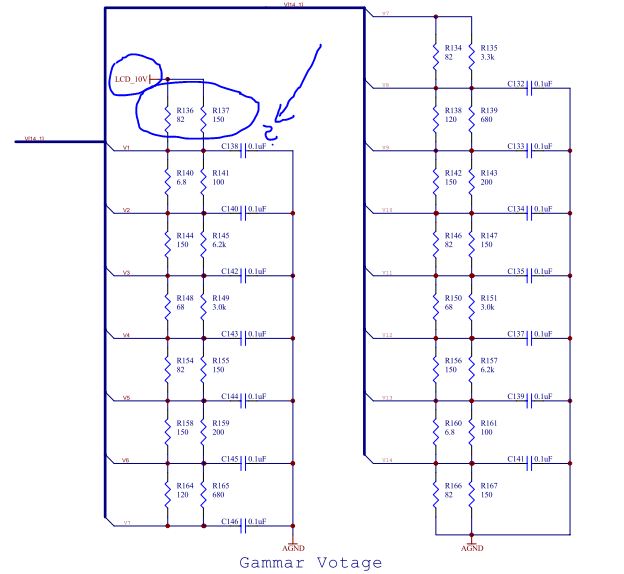

edit: Pridávam výrez so schémy. Signálu Vx idú do LCD, o ich význame moc netuším...sú to vstupy, akurát tie hodnoty asi musia byť presné(preto tá paralelná kombinávia).

Indexi odporov sú iné ako v tom mojom kráme.
jeden bude mať označenie 18A čoje 150R
drujý 820 čiže 82R

#10 Příspěvek od **rnbw** » 29 lis 2021, 22:14

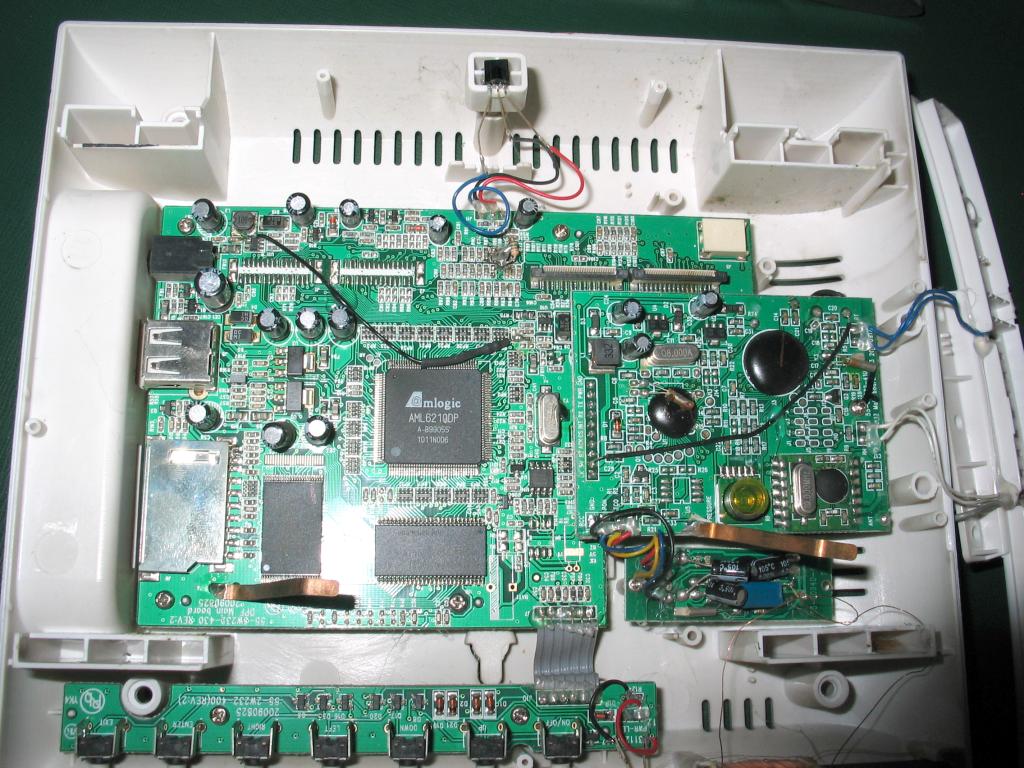

Opravujem tiez WSC 2032. Presnejsie povedane, rekonstruujem vrak.

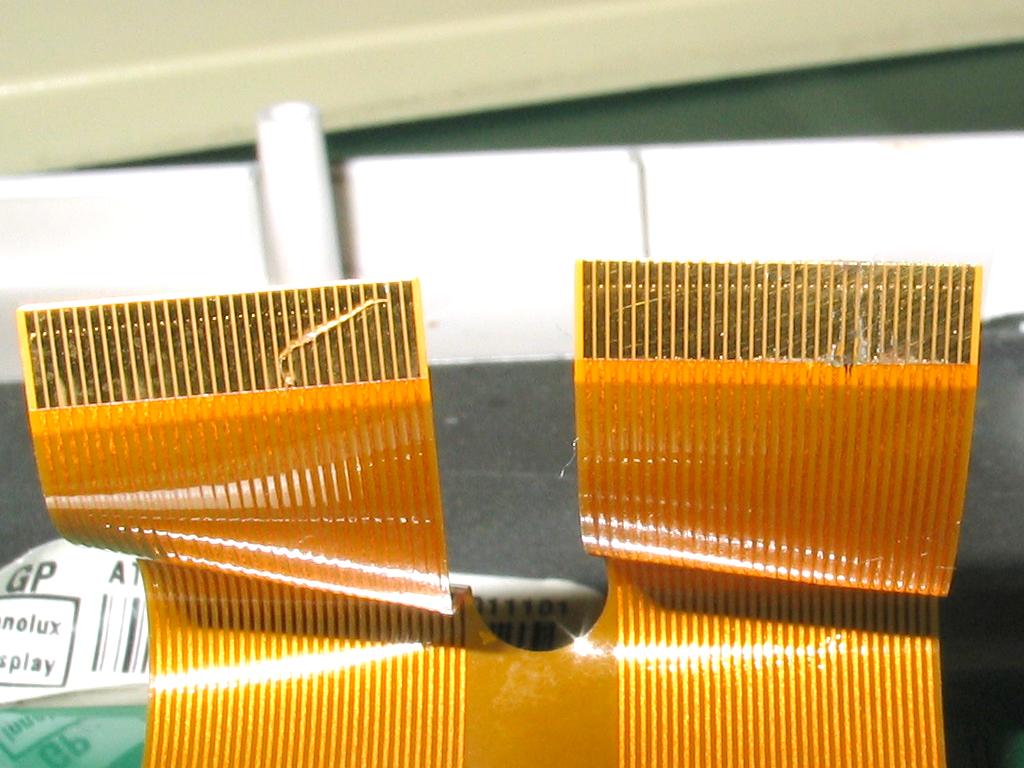

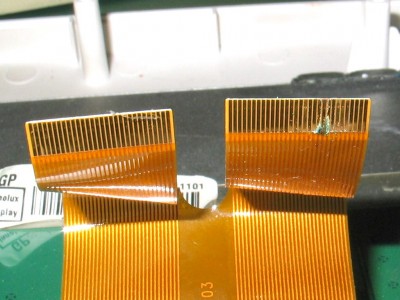

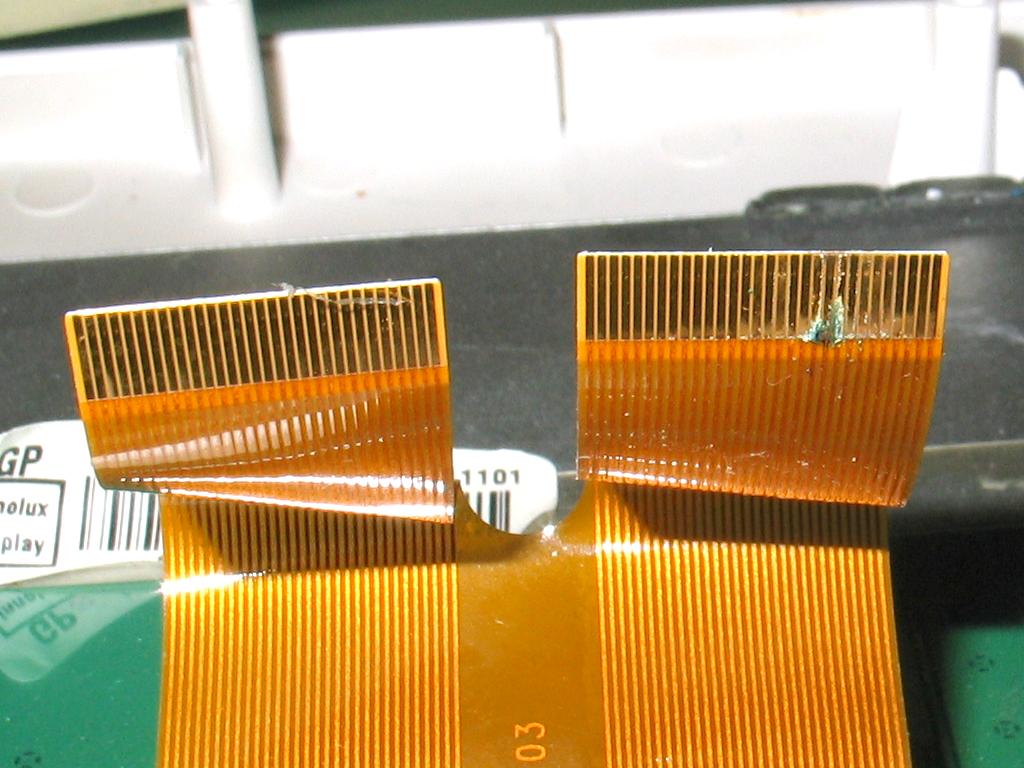

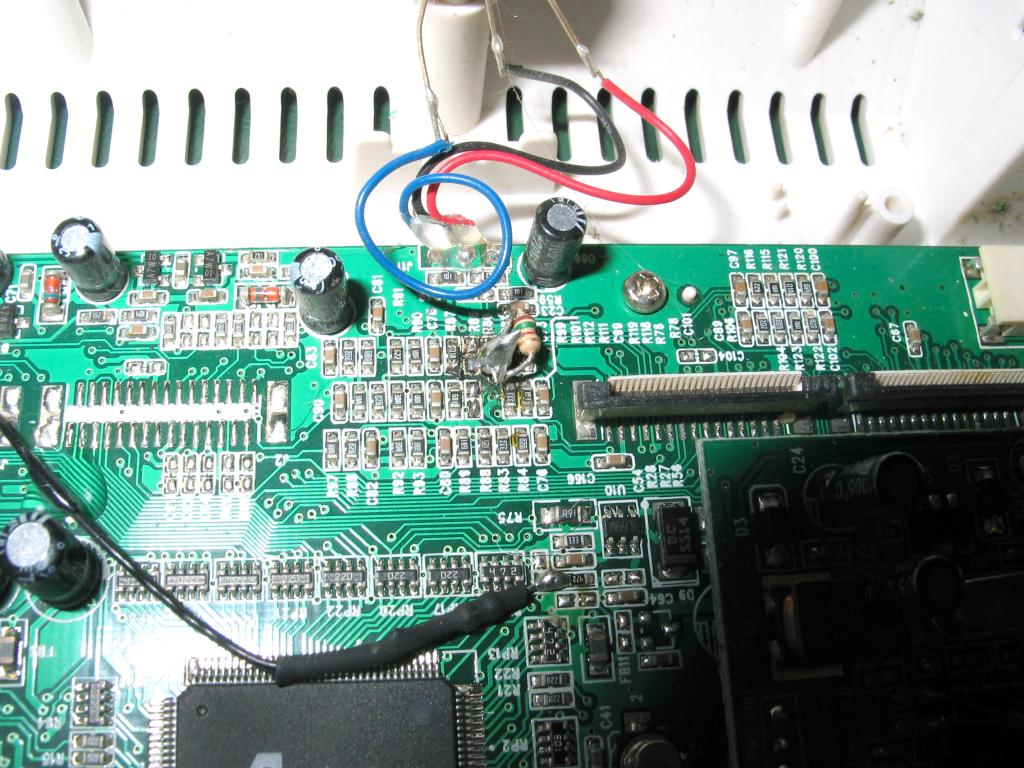

Niekomu do toho nieco natieklo - uhnili spoje k podsvieteniu LCD. Navyse to bolo napadnute kutilom - gamma odpory spalene a zasoplene cinom

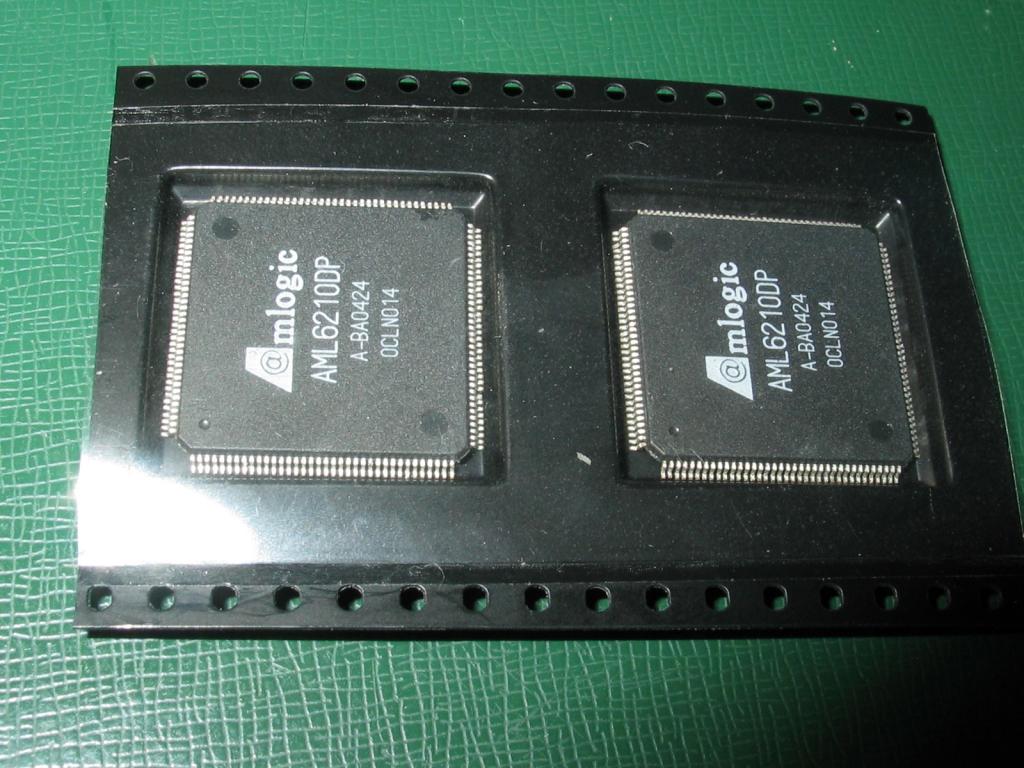

A ako bonus odpaleny procesor.

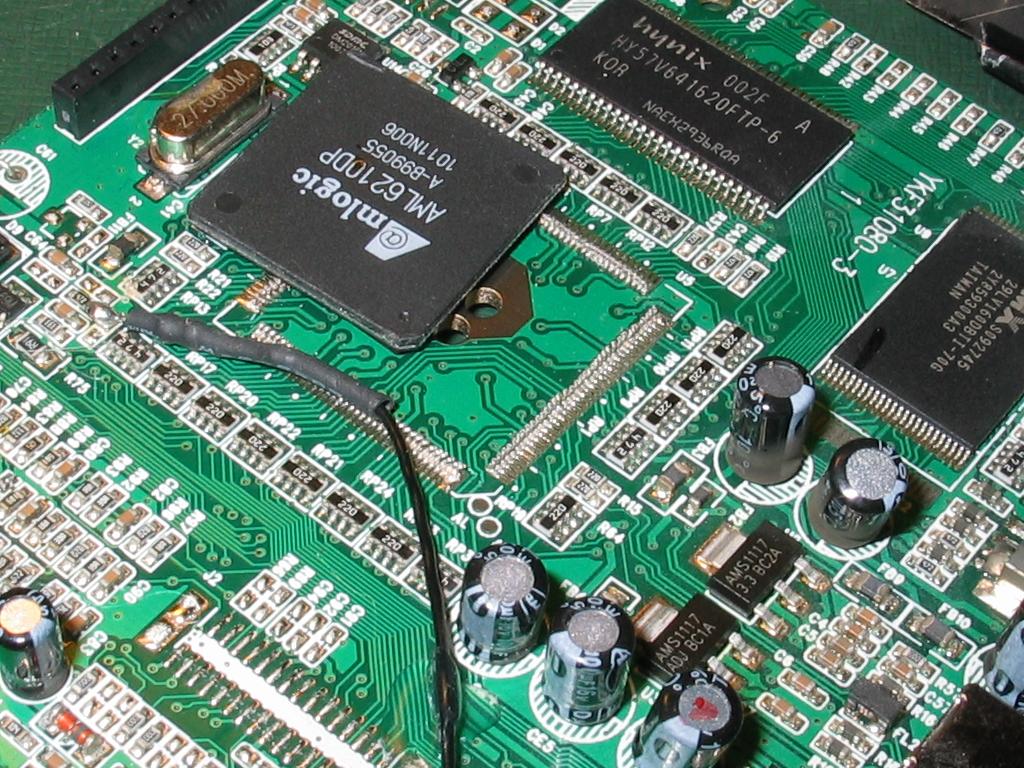

Po odrezani procesora som zistil, ze regulator AMS1117 namiesto 1,25V dava 3,3V. On totiz vtedy bezal bez zataze. Pridal som mu radsej 1K zataz.

#11 Příspěvek od **rnbw** » 29 lis 2021, 22:18

Tiez som nasiel ten servisny manual k teXet TF-127 a zrekonstruoval zapojenie gamma odporov.

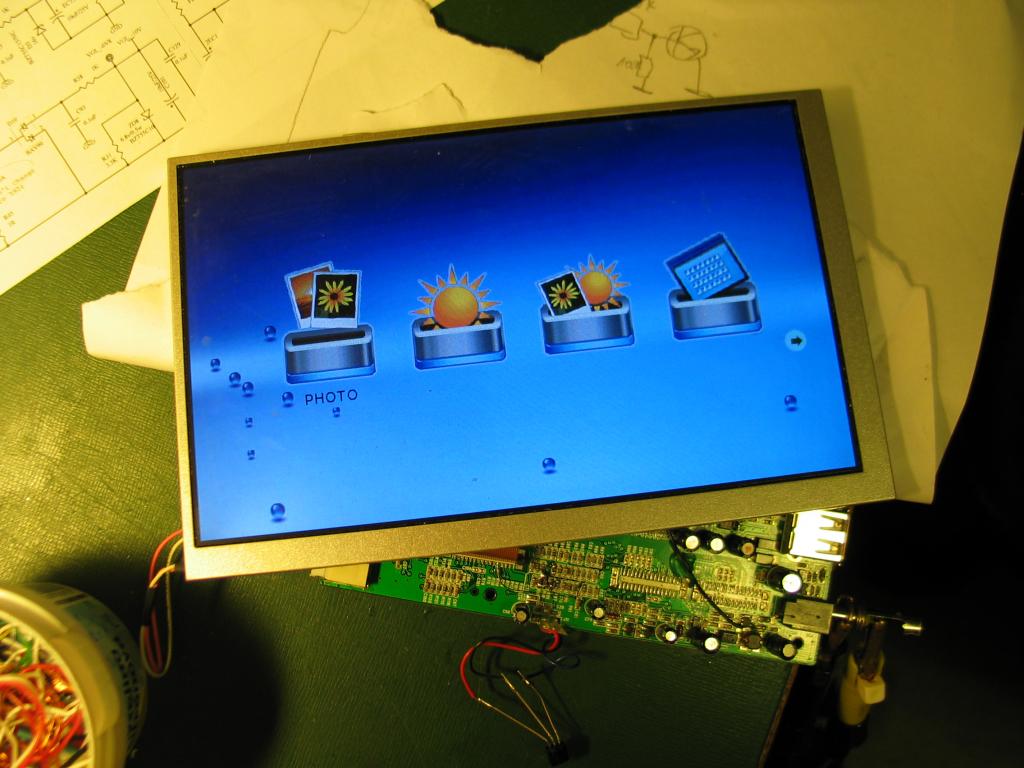

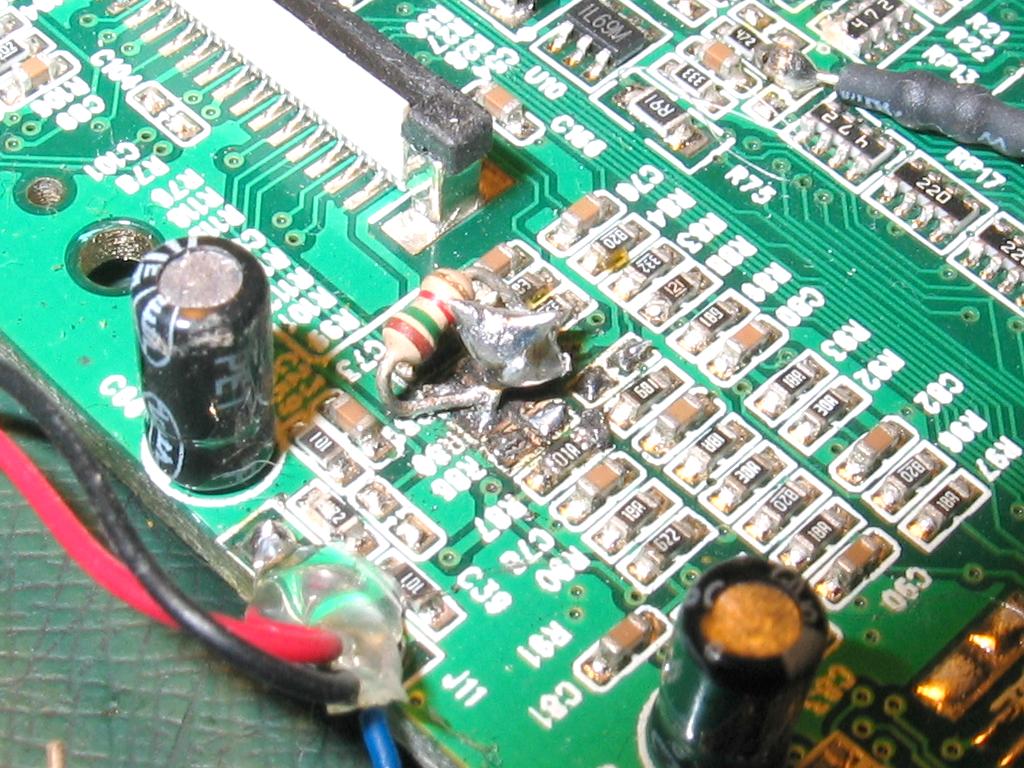

Pri R80/R81 je prekov na AVDD, ten bol tiez spaleny. Mal som teda bez napatia vsetky V1-V14 aj VCOM. LCD nezobrazoval nic - len svietil cely na bielo (po oprave podsvietenia).

#12 Příspěvek od **rnbw** » 30 lis 2021, 19:54

Vyzera, ze to ma slusny prijimac DCF77 (ma to doknca aj antenku - kusok drotu). Chytilo sa to na druhy pokus v strede izby pri zapnutom PC s CRT a LCD monitorom. Zaujimave je, ze sa to pri prijme DCF77 takmer cele vypne - odber klesne na menej ako 10mA.
