ERS 50 přestala fungovat regulace

Zpráva

midlan · #1 Příspěvek od **midlan** » 18 čer 2015, 22:57

Ahoj, dnes jsem pájel se svou celkem zánovní ERS 50 a z ničeho nic přestala funovat regulace a pájka pořád topí. Je cca 2,5 roku stará, 100W verze od sagatu. Používám jí jednou za pár měsíců na opravy spotřební elektroniky. Zatím jsem se v ní nehrabal, jen v ní mám mám místo 0,6A pojistky 1,6A (slabší jsem doma nenašel). Ne že by byl nějaký problém, jen ta původní se rozpadla, když jsem se chtěl podívat jaká tam vlastně je 8-)

Zkoušel jsem googlit kde by mohla být závada, ale všem regulace přestala fungovat z důvodu otočené polarity topného tělíska. To můj problém ale není, když jsem topné tělísko neměnil. Jen jsem normálně jako vždy pájel spotřebku.

Hydrawerk · #2 Příspěvek od **Hydrawerk** » 18 čer 2015, 23:38

Schéma máš, ne?

ZVUK2000 · #3 Příspěvek od **ZVUK2000** » 19 čer 2015, 05:53

Pochybuji že to schéma bude 100% totožné. A z polovodičových součástek tam budou max. tak diody 1N5403 a eqv. OZ.

Hydrawerk · #4 Příspěvek od **Hydrawerk** » 19 čer 2015, 12:51

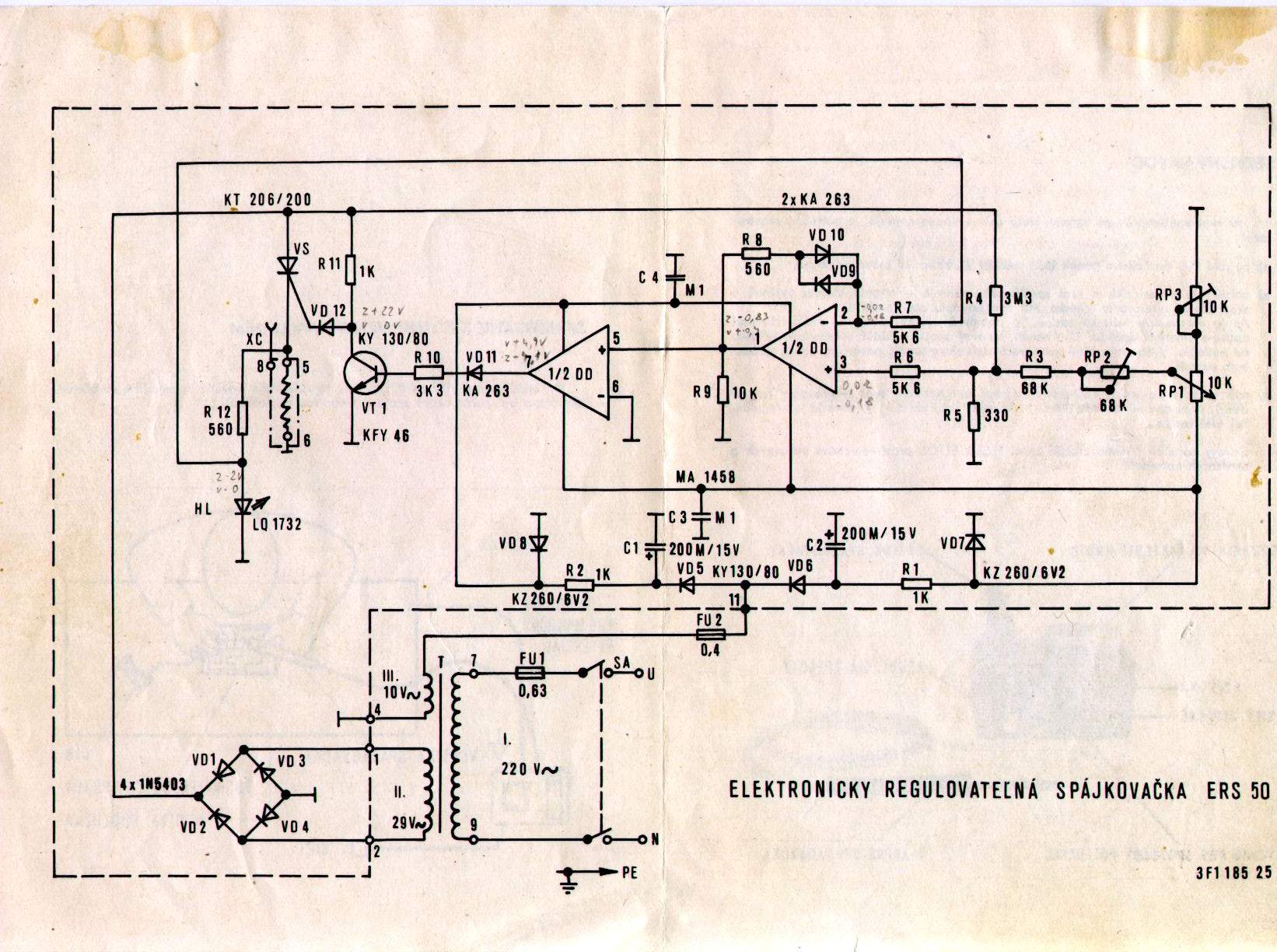

Někdo tu už dříve psal, že Sagat používá furt původní DPS. Schéma bude furt velmi podobné. http://www.sagat.info/Ers50-kb.pdf

midlan · #5 Příspěvek od **midlan** » 19 čer 2015, 13:43

Schéma jsem neměl díky. Ale moc mi nepomůže, problém asi sám nenajdu. Jak jsem řekl, věnuji se jen opravám spotřebky, tzn opravy zlomených kabelů, výměny elytů apod. Nakopněte mě někdo trochu třeba jak a co měřit :idea:

Případně nevím jsetli to něčemu pomůže, ale mám přístup ještě k té samé páječce, jen 50W. Aspoň tu svojí s ní můžu opravit

varikap · #6 Příspěvek od **varikap** » 19 čer 2015, 17:10

Zkus propojit C a E tranzistoru VT1, ohřev by měl ustat. Jestli ne, tak bude nejspíš "trvale vodivý" tyristor, při výměně zvážit lepší chlazení.
Zkontrolovat není-li přerušen jeden z trimrů RP2, RP3 (jen měřit, neotáčet) nebo potenciometr RP1.
Obě napájecí napětí jsou v pořádku (VD7,VD8)?

PotPalo · #7 Příspěvek od **PotPalo** » 20 čer 2015, 01:01

Pokiaľ sú tam elektrolytické kondenzátory na 15V (alebo 16V), tak vymeniť za 25V. Keď to tesláci počítali, bolo v sieti 220V, a s prepätiami sa asi nerátalo. Dnes máme aj 235V, ide to na doraz. Potom tie kondenzátory začnú mať zvod, a rozhodí sa symetria napájania. Buď to nezapína alebo nevypína.

Tiež pozrieť studené spoje, už som videl dosť odfláknutú výrobu, dokonca aj nezapájkovanú diódu, ktorá mala na jednom konci spoj len dotykom.

ZVUK2000 · #8 Příspěvek od **ZVUK2000** » 20 čer 2015, 07:25

PotPalo píše:Pokiaľ sú tam elektrolytické kondenzátory na 15V (alebo 16V), tak vymeniť za 25V. Keď to tesláci počítali, bolo v sieti 220V, .

Ale ta páječka je stará dva roky a ne dvacet v době jejího vzniku

Oprava skoro 30 let, prvni páječku jsem kupoval za poctivých 400Kčs z bramborový brigády v roce 1988.

#9 Příspěvek od **rnbw** » 20 čer 2015, 09:29

Otazka je, ci sa to za tych 20 rokov zmenilo.

ZVUK2000 · #10 Příspěvek od **ZVUK2000** » 20 čer 2015, 09:32

Čekal bych že primar trafa bude již na 230

ZVUK2000 · #11 Příspěvek od **ZVUK2000** » 20 čer 2015, 10:08

rnbw píše:Otazka je, ci sa to za tych 20 rokov zmenilo.

Přidej min 7 let.

lopez · #12 Příspěvek od **lopez** » 20 čer 2015, 11:07

Pri ERS 50 je dobré spraviť túto úpravu.
http://www.iva-w.org/IvaNika/Ruzne/ERS50.gif

Po nej je stabilizácia teploty ozaj presná (odmerané).
ERS 100 som v rukách ešte nemal ale podľa mňa (po tej úprave) tam ani neide moc čo vylepšiť.
ERS 100 bude mať podľa mňa silnejšie výhr.teleso,trafo možno tyristor....

lopez · #13 Příspěvek od **lopez** » 20 čer 2015, 11:33

http://www.sagat.info/?q=node/42

Na spodku stránky sú aj nastavené hodnoty....
Podľa nich to nebude problém opraviť.

Kvicala_r · #14 Příspěvek od **Kvicala_r** » 20 čer 2015, 11:43

Podle Sagata je ve 100W verzi jen 30V trafo místo 27V (a silnější diody v můstku). Já teda nevím, ale nějak mi pak nesedí základní teoretické předpoklady :lol:

lopez · #15 Příspěvek od **lopez** » 20 čer 2015, 14:11

A čo nesedí ? ERS 100
Topný výkon min. 100 W (29 V = 3,5 A)
Příkon mikropájky max. 115 W

ERS 50
Topný výkon min. 50 W (27 V = 2,2 A)
Příkon mikropájky max. 85 W
