Siemens Sitop Power 20 DIN rail

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 11 lis 2015, 14:40

Není tady prosím někdo, kdo dělá Siemens impulzní a regulační techniku? Dostal se mě na stůl vadný Sitop Poewr 20. Zkoušel jsem v Siemensu u pana Berana sehnat vnitřní zapojení, bohužel nemá.
Zdroj není čuchometricky ani viditelně poškozený. Možná dokonce nikdy neběžel protože svorkovnice není vůbec ohlomejzdaná. Celkem by se hodil, 24V/20A s pasivním chlazením, na napájení Lion nabíječky z třífáz soláru úplně dělanej.
Zatím jsem našel, že je proražený elyt za usměrněním a 2 diody ze 6 ve vstupním trojfázovým můstku nevydržely zkratovej proud elytem.
Můstek je kovovej blok do DPS, základna 40 x 10 mm, výška 20mm. Podobně ale v plastu vypadají plochý jednofázový můstky cca 8A. Z spodní strany bloku je zálivka, 5 drátových vývodů, za který je zapájen do plošáku. Popis kromě + L1 L2 L3 - naprosto žádný, takže netuším, co hledat. Z boku je díra pro šroub chladiče. V TME, AME, Farnelu, nikde nic podobnýho nemají. Buď mají pětivývodový kostky podobný 10A jednofázům a nebo kvádříky na chladič a šesti šroubkovou svorkovnicí. Že by nějakej průmyslovej atyp přímo od Siemense? Na plošáku na nějaký diodový náhrady místo není.

Díky

#2 Příspěvek od **Hill** » 11 lis 2015, 14:52

Zkus UNIREG ve Dvoře Králové, sice nešlo přímo o tento typ, ale jinak nám zatím opravili, co aspoň trochu šlo.
Ale to ti pan Vondrouš řekne.

jojosuly · #3 Příspěvek od **jojosuly** » 11 lis 2015, 19:12

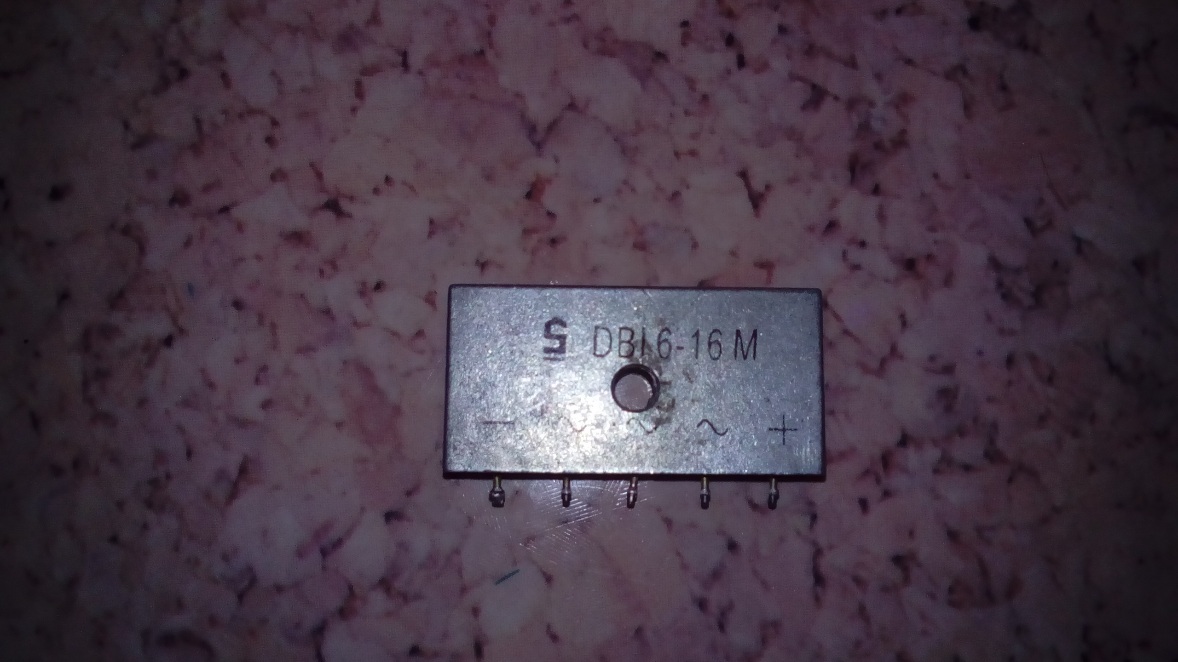

Zdravím nie som si istý na 100 % či som to vytiahol z
toho zdroja,ale asi áno posielam foto mostíka rozmer sedí, datasheet sa
dá stiahnuť tieto zdroje meníme neopravujeme.

Celeron · #4 Příspěvek od **Celeron** » 11 lis 2015, 21:22

jojosuly píše:Zdravím nie som si istý na 100 % či som to vytiahol z
toho zdroja,ale asi áno posielam foto mostíka rozmer sedí, datasheet sa
dá stiahnuť tieto zdroje meníme neopravujeme.

Je to ono! Podle datašítu DB16-16 má Vrrm 1600 a Vsrm 1000V.

To se jen tak ničím nenahradí. A cena skoro 10 liber + cena elytů, a kdoví co dalšího. A ještě SMD....
Takže to je šestidiodovej můstek, vstup 400V, napětí za nezatíženým můstkem x 1,4 cca 560V. Proto tam jsou ve filtru dva elyty na 450V v sérii.
Myslel jsem, zda by to nešlo předělat na jednofáz ale napětí za můstkem by bylo tak malý, že by se zdroj nejspíš ani nerozeběhl.
Už vím, proč to neopravujete. :wink:

Díky za info, co to je za můstek.

SMITH · #5 Příspěvek od **SMITH** » 12 lis 2015, 03:44

Mám tu na stole SITOP 40A . Tiež tam je usmernovač od SEMIKRON-u DBI 6-16 a filtrácia 4x 100u/400V Rubycony .

Zatiaľ som sa ešte na neho moc nepozrel , len som ho opticky prehliadol . Zdroj cykloval ...
