Zdravím bastlíři

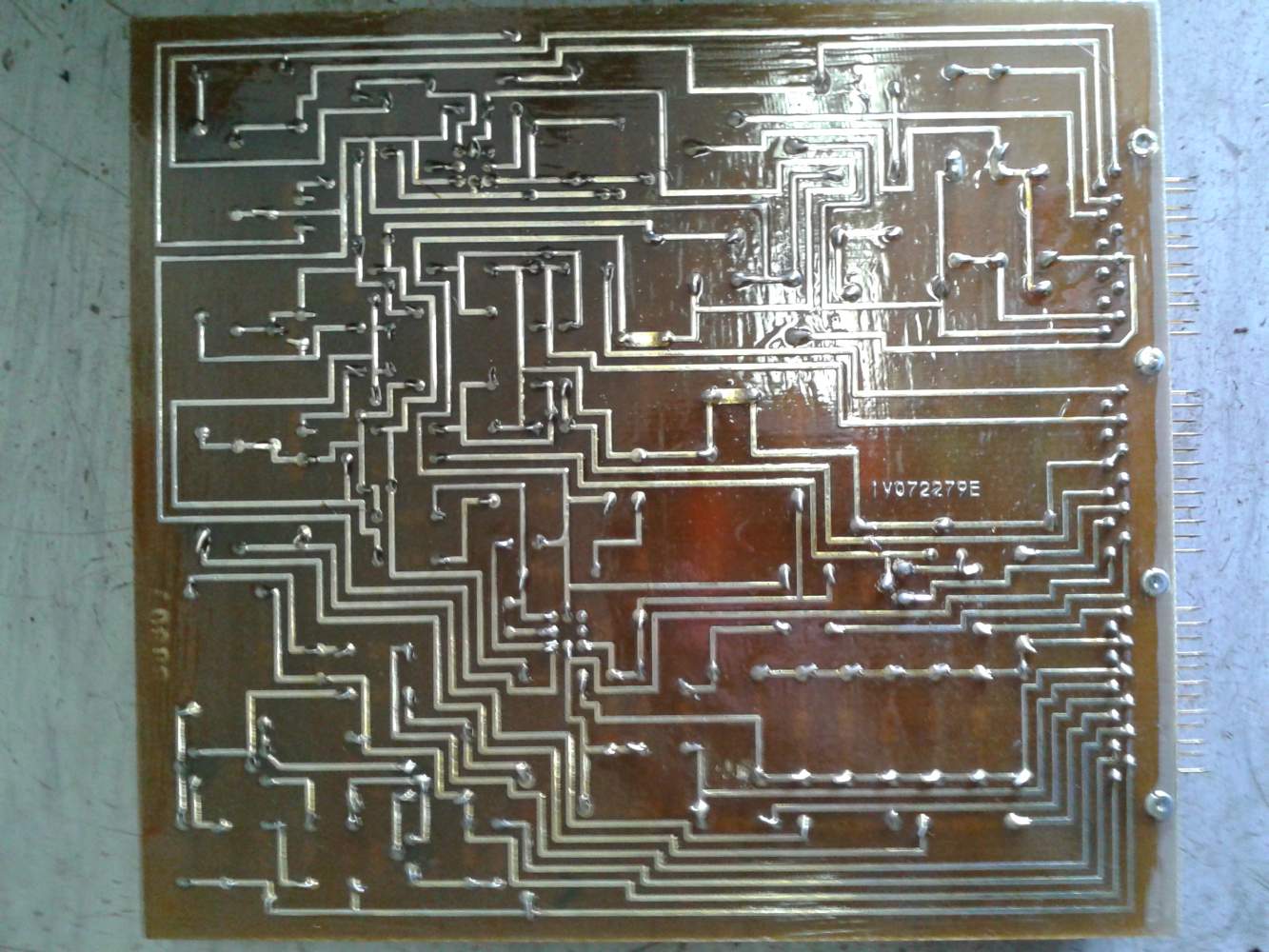

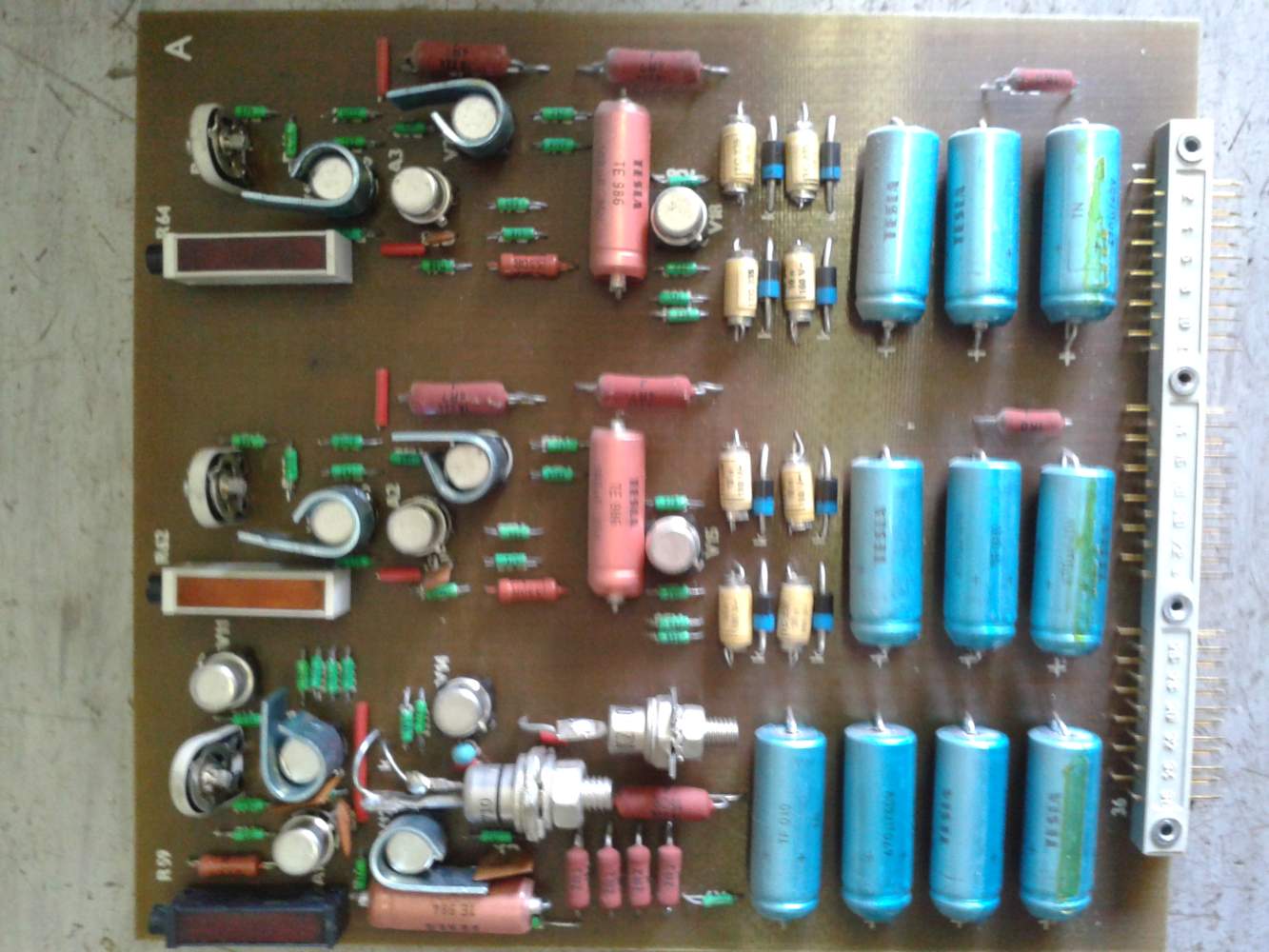

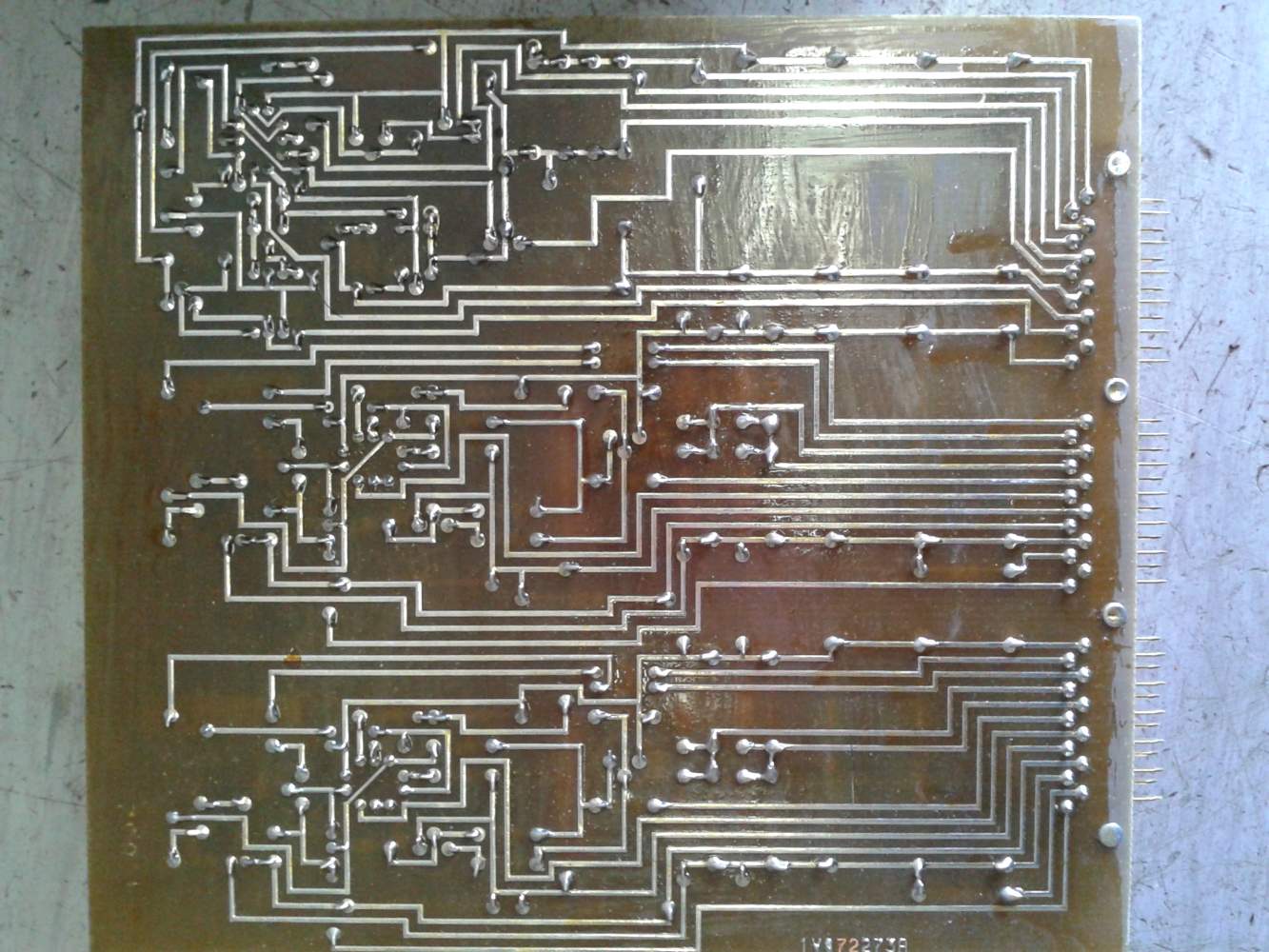

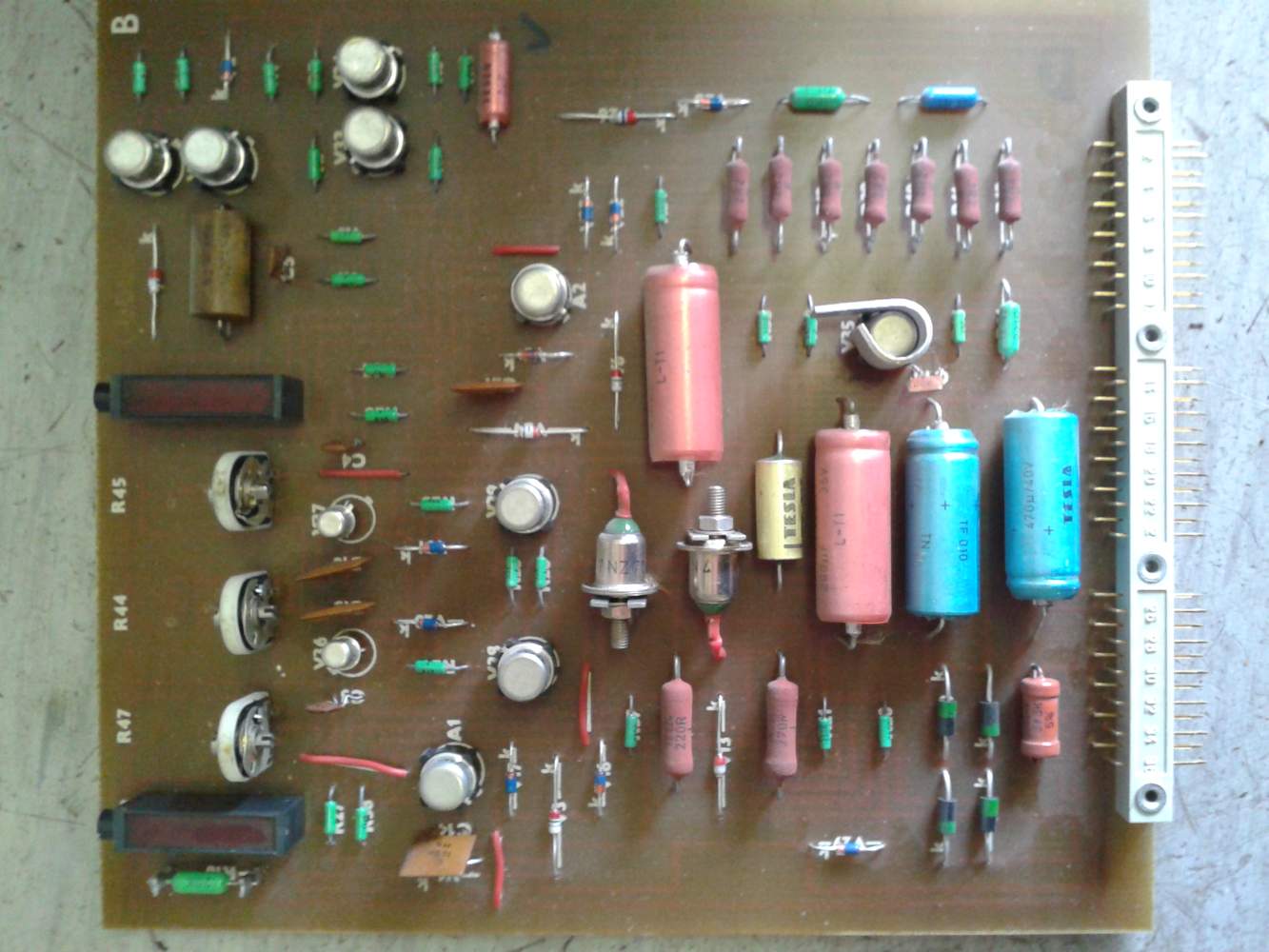

Nemáte náhodou někdo fotku, nebo sken plošných spojů z některého tohoto zdroje ? Jenom ty zásuvné desky a stačí strana spojů. Díky za snahu
AUL210 nebo310 foto spojů
Moderátor: Moderátoři
-
Zolda
- Příspěvky: 66
- Registrován: 31 říj 2005, 00:00
- Bydliště: Praha 3
-
ohryzek36
- Příspěvky: 2393
- Registrován: 24 pro 2008, 00:00
- Bydliště: Zlínsko
-
Zolda
- Příspěvky: 66
- Registrován: 31 říj 2005, 00:00
- Bydliště: Praha 3
-
VonBahnhof
- Příspěvky: 110
- Registrován: 11 led 2008, 00:00
- Bydliště: Brno, hl.n.
-
Zolda
- Příspěvky: 66
- Registrován: 31 říj 2005, 00:00
- Bydliště: Praha 3
-
sinclair
- Příspěvky: 9841
- Registrován: 02 úno 2005, 00:00
- Bydliště: Luhačovice
Chlapci, dostal se mi do rukou AUL210 v parádním stavu, nic nechybí, ale údajně zlobí celá levá strana.
Chtěl bych to opravit a posunout dál mladší generaci.
Našlo by se někde kompletní schéma AUL210?
Těch zdrojů muselo být vyrobených poměrně hodně a zřejmě byly i dobré, neboť např. Tesla Vráble jej doporučovala jako ultimátní zdroj pro oživování desek koncových stupňů - zřejmě díky dobře funkčnímu proudovému omezení, se kterým na špatně osazené či opravené desce nešlo mnoho zničit. Doporučovali právě tento zdroj i pro vybavení smluvních servisních pracovišť jejich techniky. V Uh. Brodě jsme měli tři, ale nikdy se neporouchaly, tak tím pádem i dokumentace někam zapadla - nebyla třeba.
Dalo by se to nějak získat?
Oměřování z pravé, dobře funkční poloviny mi nepřijde časově nijak výhodné.
Co v těch zdrojích odcházelo nejčastěji a proč?
Díky za veškeré poznatky.
Chtěl bych to opravit a posunout dál mladší generaci.
Našlo by se někde kompletní schéma AUL210?
Těch zdrojů muselo být vyrobených poměrně hodně a zřejmě byly i dobré, neboť např. Tesla Vráble jej doporučovala jako ultimátní zdroj pro oživování desek koncových stupňů - zřejmě díky dobře funkčnímu proudovému omezení, se kterým na špatně osazené či opravené desce nešlo mnoho zničit. Doporučovali právě tento zdroj i pro vybavení smluvních servisních pracovišť jejich techniky. V Uh. Brodě jsme měli tři, ale nikdy se neporouchaly, tak tím pádem i dokumentace někam zapadla - nebyla třeba.
Dalo by se to nějak získat?
Oměřování z pravé, dobře funkční poloviny mi nepřijde časově nijak výhodné.
Co v těch zdrojích odcházelo nejčastěji a proč?
Díky za veškeré poznatky.
-
fredis
- Příspěvky: 5553
- Registrován: 17 lis 2004, 00:00
- Bydliště: Třebíčsko
Detailně jsem to nezkoumal, ale je to podle mého stejné jako TSZ 75 s tím, že tam jsou jinak rozmístěné součástky na DPS. Možná drobné změny hodnot. Co ta vadná strana dělá? Teď jsem dával jednu 75ku dohromady a tam byly mj úplně bez kapacity ty hlavní elyty 5G
. U tebe by to mohl být jen jeden.
. U tebe by to mohl být jen jeden.Rotor rotuje a stator stagnuje...
-
sinclair
- Příspěvky: 9841
- Registrován: 02 úno 2005, 00:00
- Bydliště: Luhačovice
Nemáte prosím někdo lepší schémata ke zdroji AUL210, v čitelné formě?
To co jsem našel na netu, není v na některých místech a u mnoha součástek vůbec čitelné, o celkovém schématu ani nemluvě.
Je taky podle chyb vidět, že jde o jeden a tentýž soubor, jen různě kopírovaný z webu na web.
Nemáte PROSÍM někdo slušně skenovaný soubor schémat, kde jsou aspoň trochu čitelné hodnoty součástek?
Moc děkuju.
To co jsem našel na netu, není v na některých místech a u mnoha součástek vůbec čitelné, o celkovém schématu ani nemluvě.
Je taky podle chyb vidět, že jde o jeden a tentýž soubor, jen různě kopírovaný z webu na web.
Nemáte PROSÍM někdo slušně skenovaný soubor schémat, kde jsou aspoň trochu čitelné hodnoty součástek?
Moc děkuju.
-
Zolda
- Příspěvky: 66
- Registrován: 31 říj 2005, 00:00
- Bydliště: Praha 3
Tady je ješte AUL310.
http://bbelmix.is-best.net/detail/show/9100256?i=1
Myslím, že to je taky stejné jako TSZ75 i AUL210. Liší se to snad jen těmi digitálními měřáky s C520 místo těch DHR.
tady ještě TSZ75
http://radiojournal.cz/schemata/tsz75nav.pdf
která je celkem slušně čitelná a zapojení je stejné, jen jsou jinak rozmístěné součástky na deskách. Pokud bys hledal nějaké konkrétní součástky, tak ti je mohu vypsat podle desky.
Ještě doplním, že nejčastěj odcházely ty hlavní elyty 5G. Potom jen svítilo přetížení a zdroj nechodil. Občas se podařilo prorazit kondik na výstupních svorkách když se provozovaly zdroje v serii. To bys ale všechno vyloučil přehozením desek, aby byla jistota že není chyba v rámu. Pak už tam je jen ta předregulace s tyristorem která udržuje na tom 5G elytu asi o 8V víc, než je nastaveno výstupní napětí a operák co řídí výkoňák na výstupu. V té předregulaci čas od času uhnila některá KF517.
Pokud máš na kontrolkách telefonní žárovky, tak se stávalo, že když se tam blbě strčila a zkratovala se ta objímka tak odešel ten tranzistor co jí spíná. Pak nefungovalo přepínání zdroj napětí/zdroj proudu
http://bbelmix.is-best.net/detail/show/9100256?i=1
Myslím, že to je taky stejné jako TSZ75 i AUL210. Liší se to snad jen těmi digitálními měřáky s C520 místo těch DHR.
tady ještě TSZ75
http://radiojournal.cz/schemata/tsz75nav.pdf
která je celkem slušně čitelná a zapojení je stejné, jen jsou jinak rozmístěné součástky na deskách. Pokud bys hledal nějaké konkrétní součástky, tak ti je mohu vypsat podle desky.
Ještě doplním, že nejčastěj odcházely ty hlavní elyty 5G. Potom jen svítilo přetížení a zdroj nechodil. Občas se podařilo prorazit kondik na výstupních svorkách když se provozovaly zdroje v serii. To bys ale všechno vyloučil přehozením desek, aby byla jistota že není chyba v rámu. Pak už tam je jen ta předregulace s tyristorem která udržuje na tom 5G elytu asi o 8V víc, než je nastaveno výstupní napětí a operák co řídí výkoňák na výstupu. V té předregulaci čas od času uhnila některá KF517.
Pokud máš na kontrolkách telefonní žárovky, tak se stávalo, že když se tam blbě strčila a zkratovala se ta objímka tak odešel ten tranzistor co jí spíná. Pak nefungovalo přepínání zdroj napětí/zdroj proudu
