Oprava tabletu Lenovo B8080-H 60063 (přesunuto)

Zpráva

Bloodlines1 · #1 Příspěvek od **Bloodlines1** » 17 bře 2018, 11:29

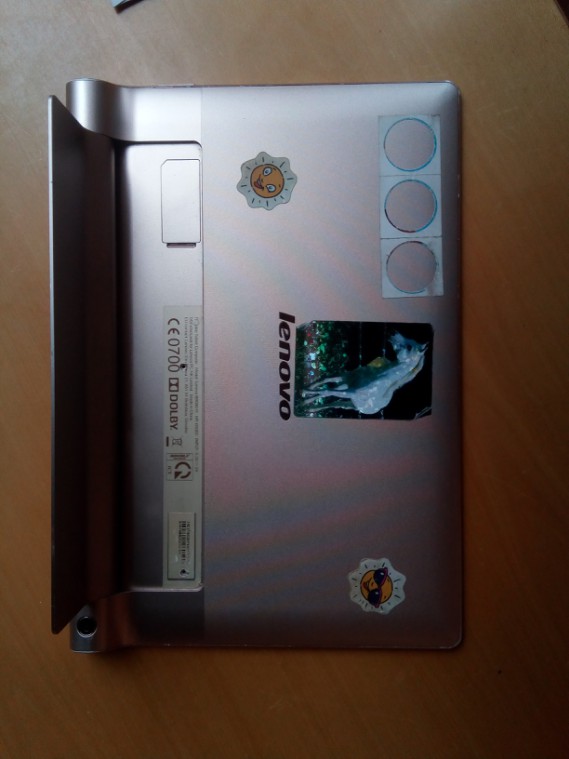

Ahoj, potřebuju otevřít tento tablet. Jak ho otevřít, aby se nerozpadl, a jak k němu najít schéma?

Děkuji.

Bloodlines1 · #2 Příspěvek od **Bloodlines1** » 17 bře 2018, 11:31

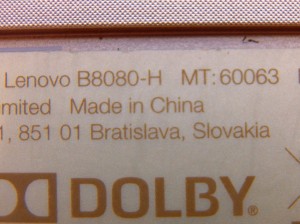

Ještě doplním výřez na klíčový údaj (nejde nahrát více než jeden obrázek per post)

Bloodlines1 · #3 Příspěvek od **Bloodlines1** » 17 bře 2018, 12:53

https://data2.manualslib.com/pdf3/71/70 ... bdf84fe2b6

https://www.manualslib.com/manual/70104 ... e=2#manual

Tak návod jsem našel, ale jak zjistit, zda je nějaká součástka odbouchlá, anebo je baterie v čoudu?

A kde najít výkres, jaká součástka je co?

Prostě moje idea byla, že když ta mr*ha nechce naběhnout, tak určitě se dá na webu najít výkres, co která součástka dělá, a podle toho, pomocí voltmetru určitým způsobem proměřit, od jakého bodu v obvodu do toho neteče šťáva, a tu část vyměnit.

Ale jak začít? Děkuji...

Eleman · #4 Příspěvek od **Eleman** » 17 bře 2018, 12:57

Hochu, hochu - máš hodně naivní představu.
Jediné co asi dokážeš je změřit napětí baterie a zjistit, jestli se nabíjí.
Možná ještě jestli spíná tlačítko power.
Máš čím měřit?

p32 · #5 Příspěvek od **p32** » 17 bře 2018, 13:40

Výkresy s popisem součástek jsou na internetu, je jich tam dost a nejvíce je jich v obrázcích. Pokud jsi myslel schéma, tak to se dodává jen do autorizovaných servisů a i tam mění celé desky, protože jsou placeni za výměnu desek a ne opravy. Než opraví jednu desku i kdyby to dělal jen půl hodiny, tak levněji přijde nová deska. Tobě ale tu desku nikdo nedodá, takže skončíš jen u výměny baterií a kontaktů či konektorů.

Bloodlines1 · #6 Příspěvek od **Bloodlines1** » 17 bře 2018, 13:41

Klasickým multimetrem.

Jo, máš pravdu, že na to jdu od lesa. Ale takle nějak to v servisu musej diagnostikovat.

Když je nějaká součástka odbouchlá, tablet nezapnu. Pokud za baterií naměřím napětí, baterie musí bejt logicky v pořádku.

Potom bych potřeboval výkres. Pokud zjístím, že to z baterie jde na součástku α. a za ní naměřím napětí, musí bejt α v pořádku. Pokud to z α jde na β a γ, za β naměřím napětí, ale za γ ne, je γ v haj*lu.

Jinak to podle mě být nemůže.

Bloodlines1 · #7 Příspěvek od **Bloodlines1** » 17 bře 2018, 13:46

Pokud jsi myslel schéma, tak to se dodává jen do autorizovaných servisů a i tam mění celé desky, protože jsou placeni za výměnu desek a ne opravy.

* Kámoš kdesi opravuje mobily, a tam vyměňují na deskách jednotlivé součástky, desky nevyhazují.

Skutečně - ano, jak říkáš, přijdu někam, že mi nejede mobil, oni vyndají desku, a dají tam jinou. Tu mojí kamsi pošlou (nevyhodí ji) na opravu/výměnu konkrétního dílu.

Tam ji proměří, zjistí pomocí měření konkrétních bodů, která součástka je v háji, tu vymění, a takto opravenou desku pošlou zpět zákazníkovy.

Celé desky se nevyhodí kvůli jedné malé součástce, která se dá za minutu přeletovat.

A že se dává jen servisům... na web dneska "zdrhne" všechno. Počítal jsem s tím, že máte tipy na weby, kde se schémata hromadí.

PCmaniac99 · #8 Příspěvek od **PCmaniac99** » 17 bře 2018, 13:47

a az zjistíš co je v ha*** tak vyměníš celou desku na který máš alfu betu i gamu

Bloodlines1 · #9 Příspěvek od **Bloodlines1** » 17 bře 2018, 13:47

PCmaniac99 píše:a az zjistíš co je v ha*** tak vyměníš celou desku na který máš alfu betu i gamu

* Kámoš kdesi opravuje mobily, a tam vyměňují na deskách jednotlivé součástky, desky nevyhazují.

Skutečně - ano, jak říkáš, přijdu někam, že mi nejede mobil, oni vyndají desku, a dají tam jinou. Tu mojí kamsi pošlou (nevyhodí ji) na opravu/výměnu konkrétního dílu.

Tam ji proměří, zjistí pomocí měření konkrétních bodů, která součástka je v háji, tu vymění, a takto opravenou desku pošlou zpět zákazníkovy.

Celé desky se nevyhodí kvůli jedné malé součástce, která se dá za minutu přeletovat.

A že se dává jen servisům... na web dneska "zdrhne" všechno. Počítal jsem s tím, že máte tipy na weby, kde se schémata hromadí.

workhard · #10 Příspěvek od **workhard** » 17 bře 2018, 13:49

Součástka γ může být třeba spínána součástkou ω, takže to, že nevede, je tím pádem v pořádku. Hodně štěstí při výzkumu :wink:

Bloodlines1 · #11 Příspěvek od **Bloodlines1** » 17 bře 2018, 13:53

Nesmějte se mi.

Opravdu. K tomu potřebuju ten výkres. Když třeba někde děláte servisního technika rozváděčů, taky, když se poku*ví rozváděč, nevyhodí se celý, ale projede se schéma, zjistí se, že relátko XZ nejede, a to se vymění.

#12 Příspěvek od **judeware** » 17 bře 2018, 14:05

A není silová skříň a tablet trochu rozdíl?

Pokud zjístím, že to z baterie jde na součástku α. a za ní naměřím napětí, musí bejt α v pořádku. Pokud to z α jde na β a γ, za β naměřím napětí, ale za γ ne, je γ v haj*lu.

Jinak to podle mě být nemůže.

Takže když je v zapojení kterékoliv místo v logické LOW, je tím pádem špatné? :roll:

Bloodlines1 · #13 Příspěvek od **Bloodlines1** » 17 bře 2018, 14:12

A není silová skříň a tablet trochu rozdíl?
* Pouze v rozměrech a váze. Logický princip je stejný.

Takže když je v zapojení kterékoliv místo v logické LOW, je tím pádem špatné?
* PROTO CHCI TEN VÝKRES. Abych věděl, kdy kde a jak co má být.

#14 Příspěvek od **EKKAR** » 17 bře 2018, 14:18

Naivko.

p32 · #15 Příspěvek od **p32** » 17 bře 2018, 14:38

Teda fandíš si (bez urážky), ale ty fakt umíš pájet SMD součástky o velikosti 1x2 mm? Já to dělávám a pistolovou pájkou mi to fakt nejde. :wink:
