radiostanice RM 31 - oživení

[MAHO]

Sháním někoho, kdy by mně pomohl oživit RDST RM 31 starou 60 let.
Lampy jsem změřil, zdroj postavil a mám obavy z demontáže RDST. Mám sice dokumentaci, ale nikdy jsem ji nerozebíral a mám obavy , že udělám více škod než užitku. Mám v plánu ji v budoucnu umístit do muzea sdělovací techniky.

[ok1hga]

tak ji zapoj tak jak je na schématu a většina měření jde udělat přes kontrolní konektor . . .

[MAHO]

Elektronky jsem proměřil a jsou v pořádku. Napájení také. Domnívám se, že jsou problémy v oxidaci kontaktů u elektronek a na kontaktech přepínacích válců. Nevím, jak po oddělání panelu , rozdělat vlastní stanici, abych se dostal dovnitř. Mám obavy, abych něco neponičil. Mám oskenovaný návod, který je tak nečitelný, že obrázky detailů stanice prakticky nevidím.

[ok1hga]

Nevím, jak po oddělání panelu , rozdělat vlastní stanici, abych se dostal dovnitř.

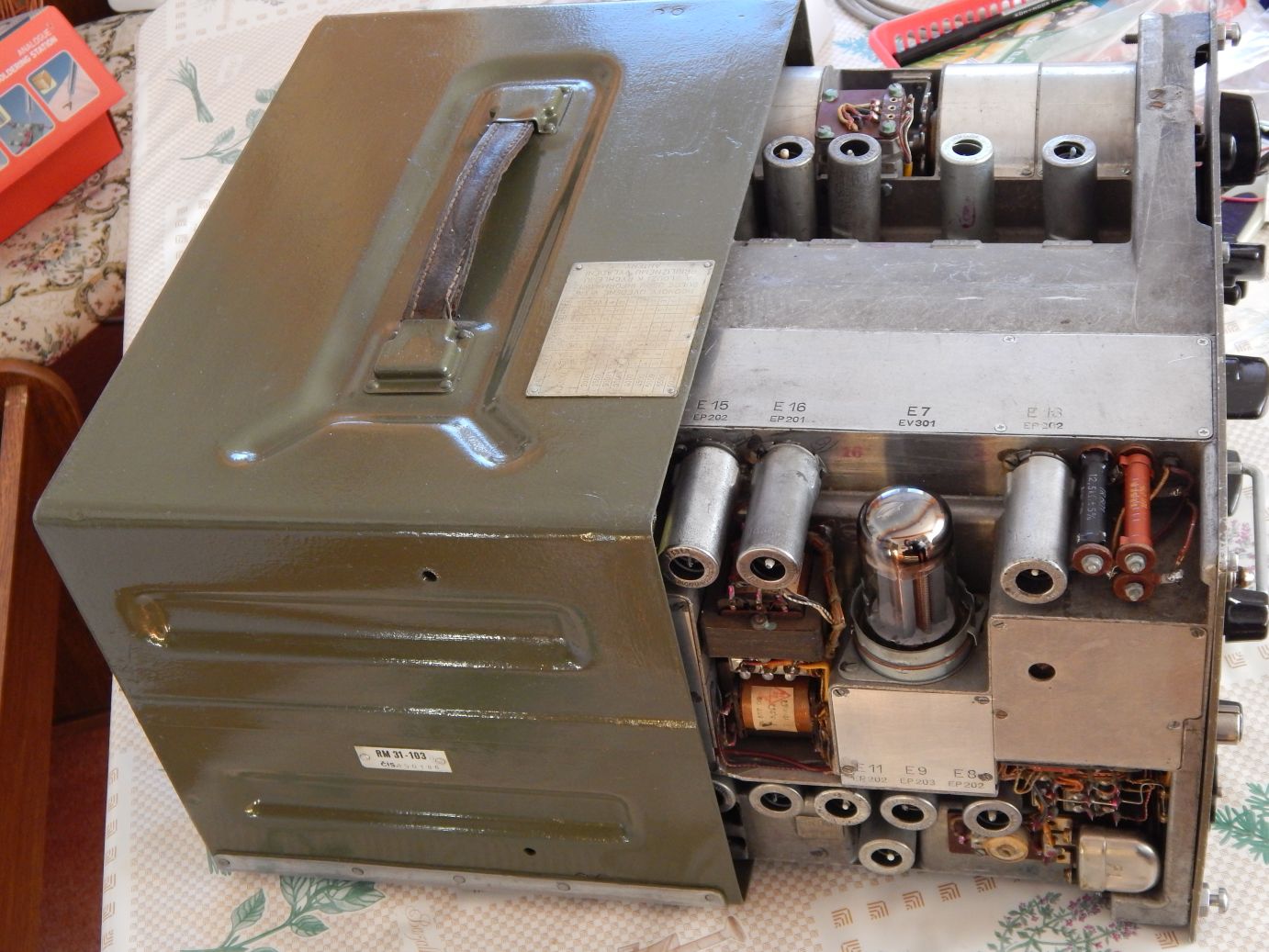

nejdříve se celá stanice vysune z bedny, použij šrouby označený červeným kroužkem.
Tři jsou vepředu a myslím jeden nebo dva zezadu.
Po vysunutí by mělo být všechno dostupné přímo, nebo pod přišroubovanými deklíky . . .
panel sundávat nemusíš, skoro tam nic není . . .

[Pavel1953]

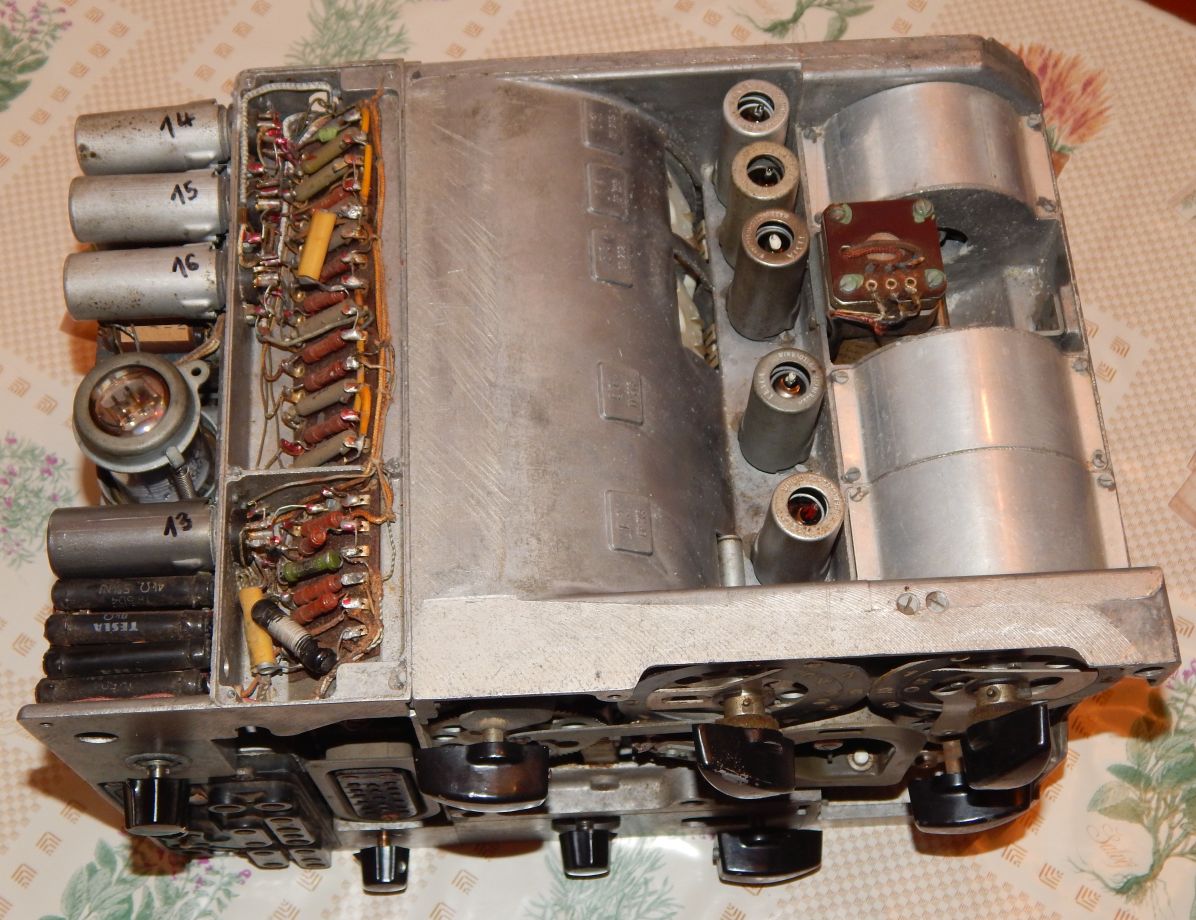

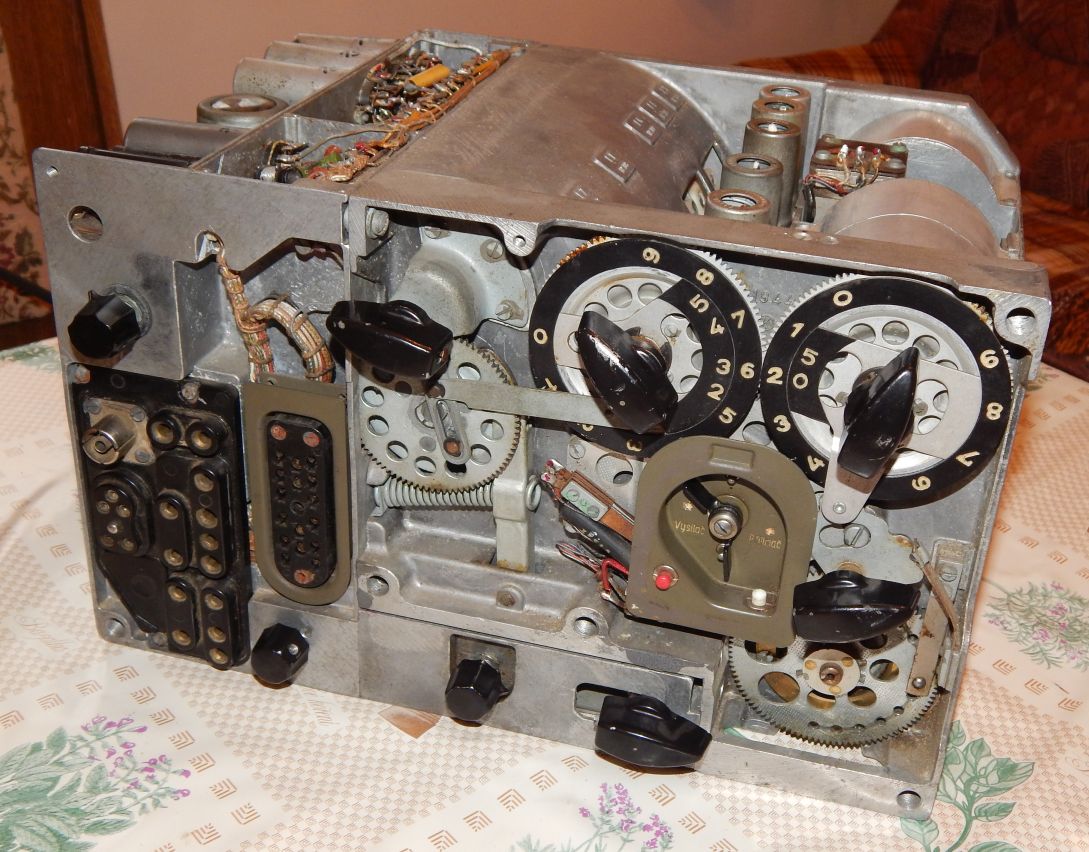

Stanici můžeš dál rozpůlit a dostaneš se tak na karusel a kontakty. Pokud se nepletu, drží na čtyřech šroubech. Nepsal jsi, jak se chová po zapnutí. Jak ji napájíš? Už je to hodně let, co jsem na ní vysílal. Byla moje první profi stanice.
P.

[MAHO]

Stanici jsem rozpůlil , vyčistil kontakty na karuselech a situace je stejná.
Poté jsem změřil napětí na anodách a na mřížkách, které jsou většinou vyšší než je napsáno ve schematu.
Napájím to z rotačního měniče ZD 31, který nenapájím z baterie , ale z 12 V zdroje.
Ve sluchátkách slyším jen šum a nic jiného, nereaguje to na přepínání rozsahů. Napadlo mně ještě, zda není vadný krystal KR 31 1 Mhz Má takovou puklinu na krytu.

[MAHO]

Ještě mne napadlo, jak se vlastně přezkouší krystal? Zda je schopen kmitání?

[Pavel1953]

Udělej si jednoduchý oscilátorek. Na netu je jich mraky.
P.

[ok1hga]

Má takovou puklinu na krytu.

tak ho vyfoť a dej to sem . . .
puklina na krytu, nemusí znamenat vůbec nic . . .
nebo to může být známka mechanického poškození krystalu uvnitř . . .
kryty krystalů v RM31 byly "pertlované" a mezi kovovou stěnou a bakelitem by měla být těsnící gumička.
Tyhle krystaly byly vyráběny dost nepřesně a na správný kmitočet byly "dolaďovány" jódováním . . .
časem to dost ujíždí . . .
na odzkoušení funguje/nefunguje ti může stačit externí oscilátor,
ale jestli kmitá správně a na správném kmitočtu, musíš zprovoznit ten interní v RM31.

[MAHO]

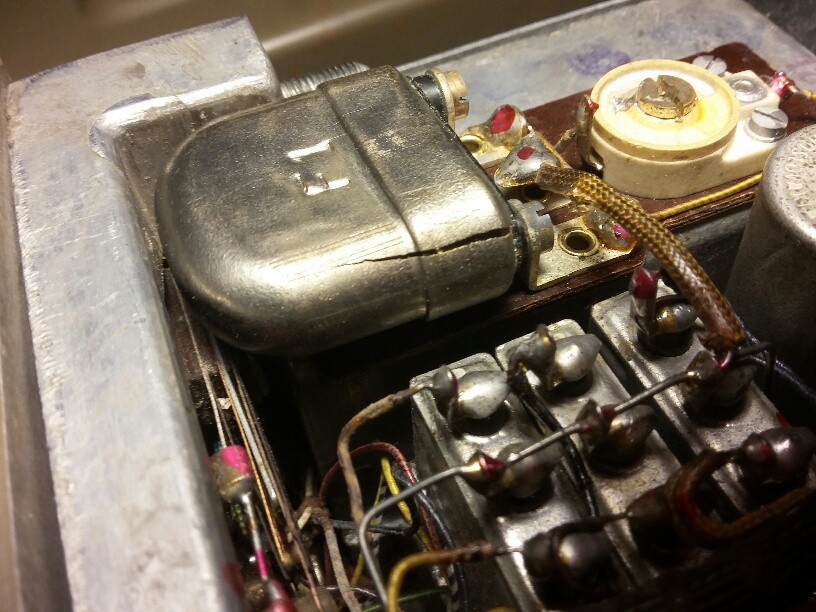

Díky za rady, přikládám fotku prasklého krytu krystalu.

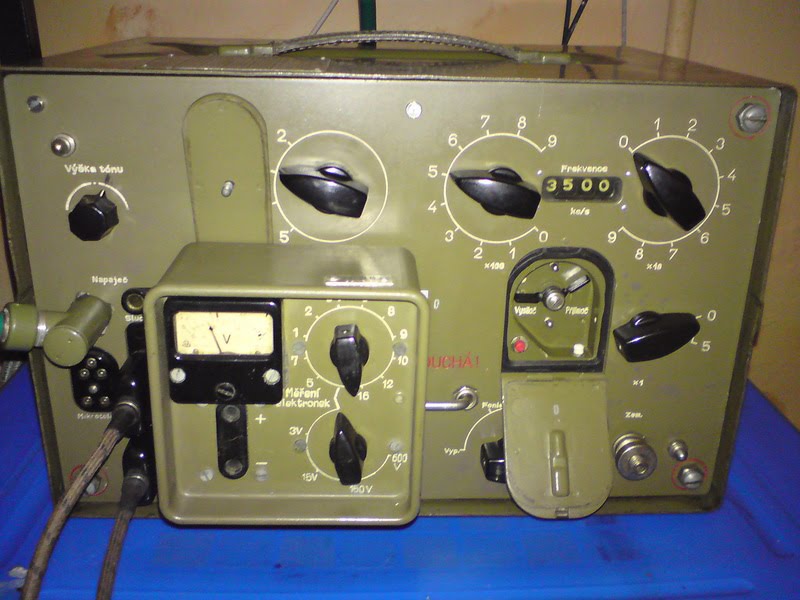

Ještě mám jednu prosbu. Nemáte někdo schema měřáku RM 31-15. Získal jsem vrak se spálenými předřadníky a bez měřáku. To vyřeším, ale mám problém se zapojením přepínačů. Mám obavy, že se v tom někdo hrabal
Díky

[Sendyx]

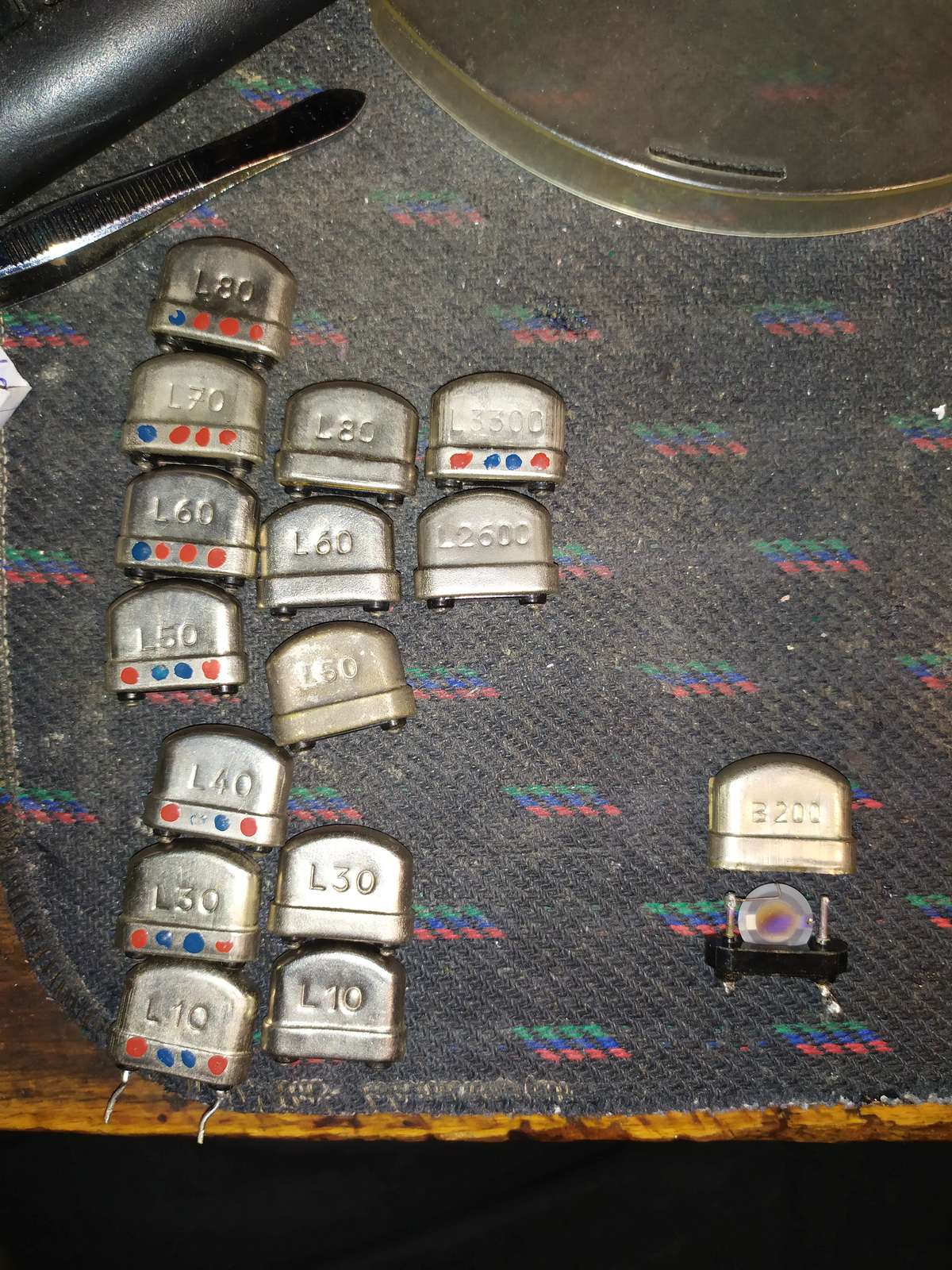

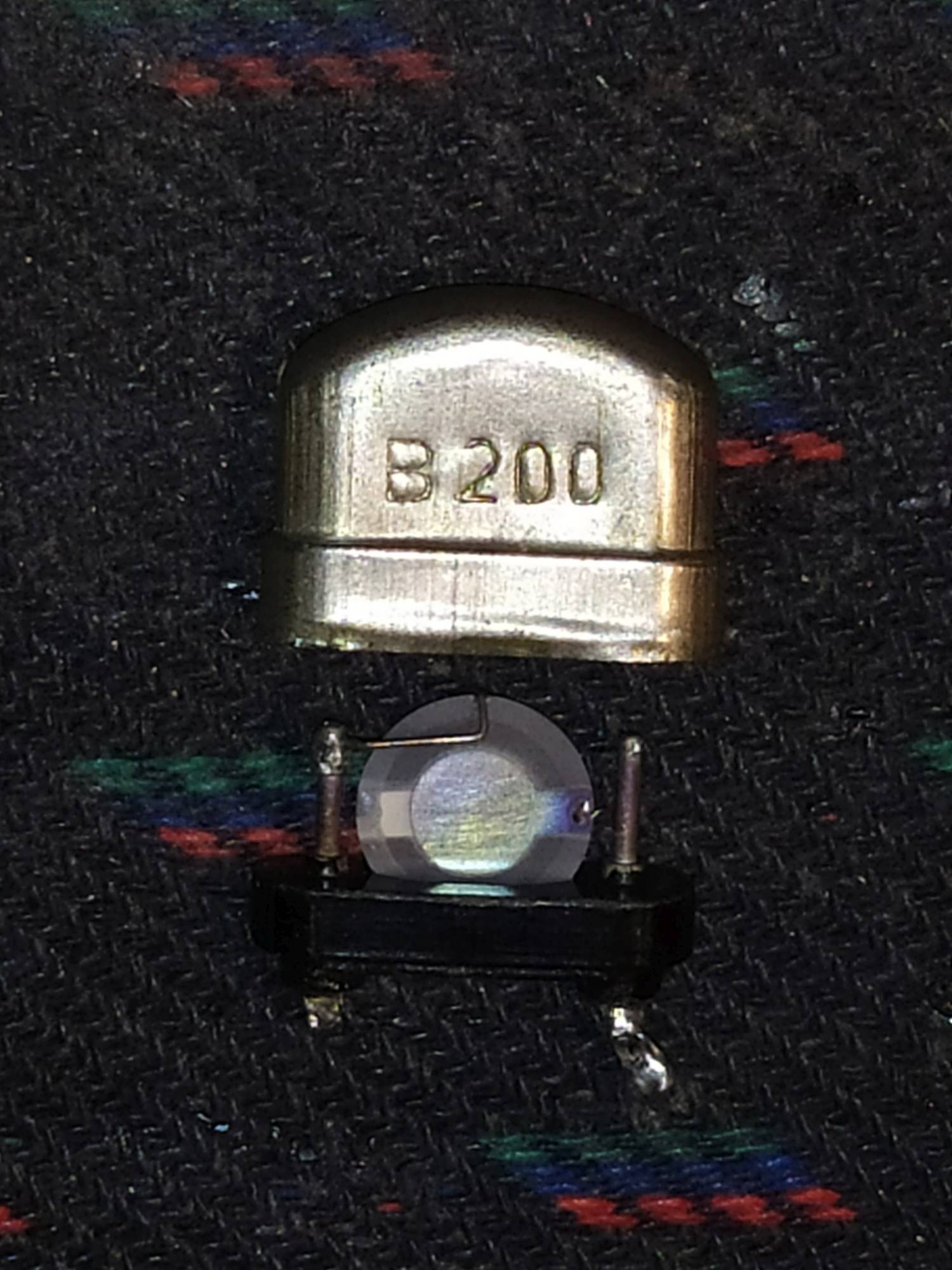

Těch šutrů do RM31 jsem měl asi 5kg, ale takhle ruplý vidím poprvé.

[ok1hga]

prasklina nic neznamená . . .
tyhle šutry nejsou hermeticky uzavřené . . .

[MAHO]

Ještě k tomu oživování. Našel jsem spálený napájecí odpor R29b, vyměnil jsem jej a když měřím napětí na měřících bodech u lamp , tak většinou naměřím napětí těsně pod jeden volt. To si myslím, že je málo. Lampy jsou změřené a funkční. Nemáte představu, jaké tam MAJÍ BÝT HODNOTY?

[ok1hga]

v jakých bodech ?
dej sem schéma kde to měříš ?

[MAHO]

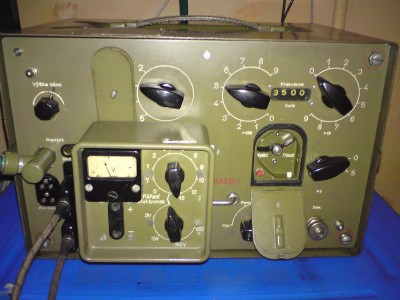

Jde o měřící body, které jsou vyvedeny na svorkovnici na čelním panelu.

Elektronka - číslo odporu, na kterém se měří - ZÁ 13

Příjem

1 56 B
2 57 D
4 58 E
6 60 G
8 61 H
9 62 J
10 63 K
12 64 L
16 65 O

Vysílání

3 58 E
5 66 P
7 67 M
16 65 O

Napětí se měří proti pinu F (100 V )
