Koncáky na posun stavidel

Zpráva

sima · #1 Příspěvek od **sima** » 19 zář 2020, 19:13

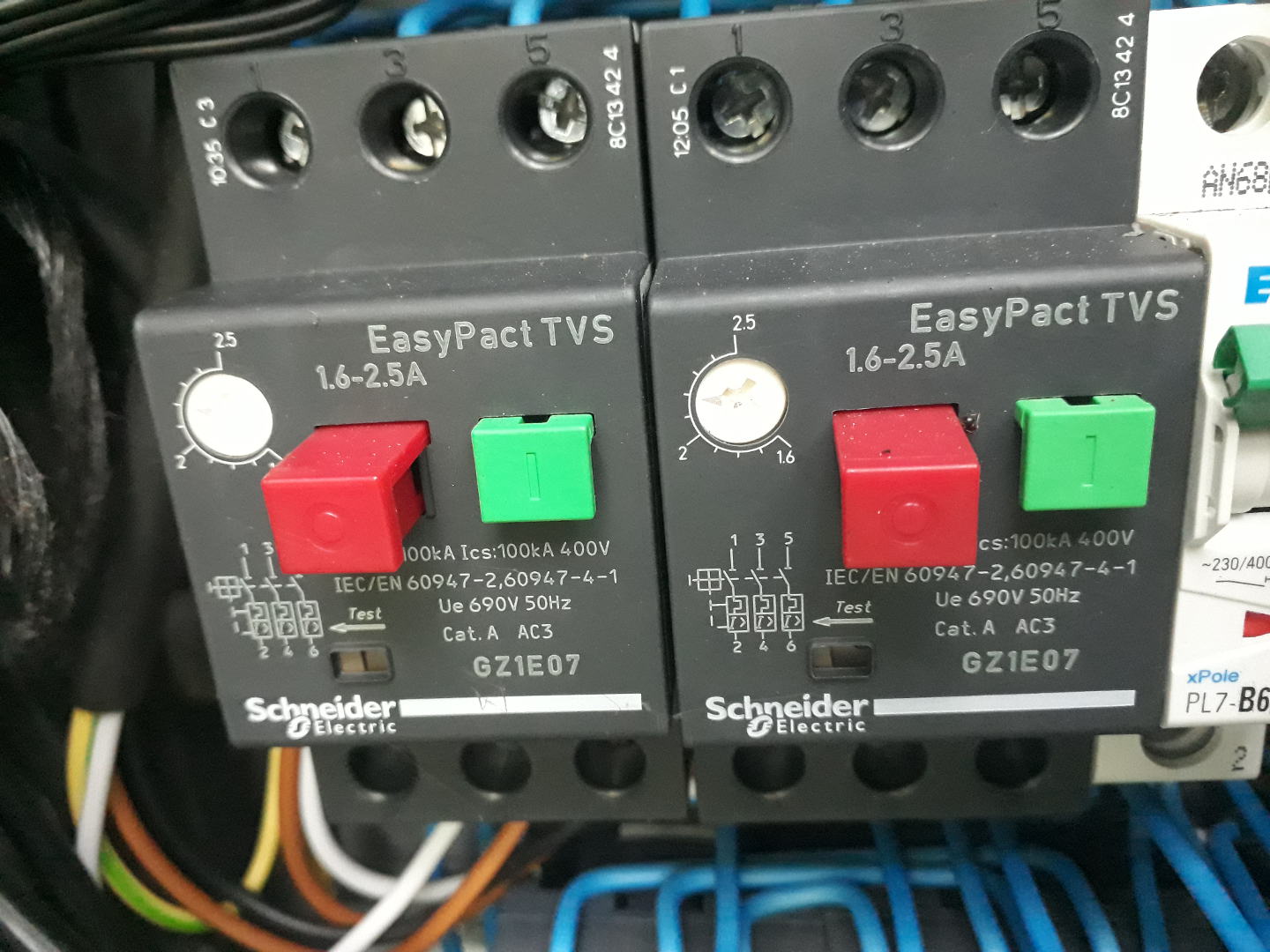

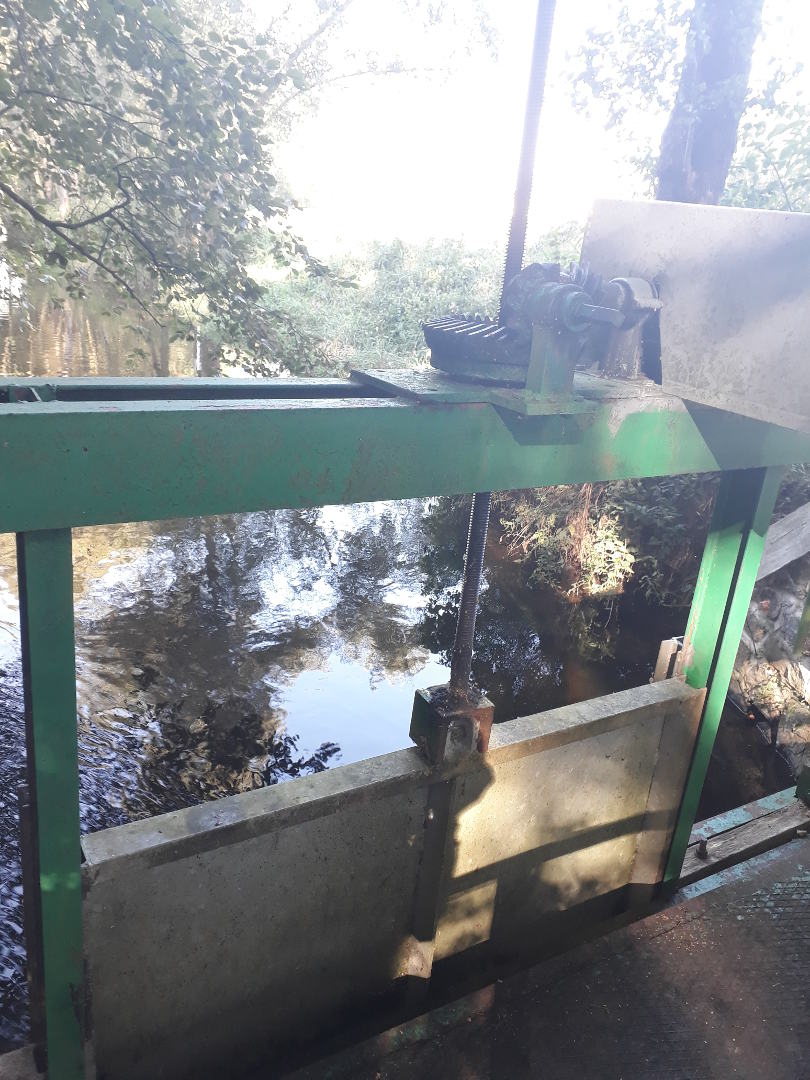

Řeším jak udělat koncáky na posun stavidel pomocí motorů. Stavidlo je tvořené kovovým rámem z I profilů ve kterém jezdí nahoru/dolu deska stavidla - kovoý rám s plechovou deskou z jedné strany. Pohonné jednotky jsou již instalované a funkční při ručním ovládání. Motory jsou malé trojfázové ovládané přes stykače. K motorům je připojena malá převodovka a ta točí původním ručním ovládáním, které zvedá / spouští stavidlo.

Aby mohlo vše fungovat i automaticky, tak potřebuji nějak vyřešit koncáky. Problém je, že stavidlo je sice zaplocené, ale docela zruky a často přes plot někdo přeleze a pokračuje dál k řece. Provedení koncáků musí být odolné vandalům a zároveň spolehlivé.

Zatím jsem uvažoval o: klasický mechanický koncák, resp. dva ovládané velkou podložkou na závitové tyči. Závitová tyč by byla přišroubovaná k pohyblivé desce stavidla a koncáky pevně k rámu. Asi by to bylo spolehlivé, ale nepříliš odolné vandalům.
Optická závora - šla by dát do kovové krabičky pouze sdírkou pro paprsek (dvě proti sobě). Je to ale spolehlivé?

Profi zařízení (Auma apod.) to dělají pomocí "hodinového strojku" integrovaného do převodovky - zde se nastaví kolik otočení převodovky způsobí zastavení a také zde bývá ochrana na přetížení / zaseknutí posunu. Cena takové převodovky je však asi 8x vyšší než cena motoru s obyčejnou převodovkou...

Pokud byste měli nějaký jiný nápad nebo zkušenost, budu jen rád.

#2 Příspěvek od **Bernard** » 19 zář 2020, 19:30

U mé plotové brány funkci koncáku dělá snímání proudu motorem. Ten je po náraze na mechanickou stopku asi 5x větší než při pohybu. Je to ale ss motorek, ale princip je univerzální.

Cowley · #3 Příspěvek od **Cowley** » 19 zář 2020, 19:40

Já bych volil 2 Magnetické detektory a 1 Magnetický vysílač, který by jezdil z jedné strany na druhou.
Třeba takový nebo jeho varianty.

sima · #4 Příspěvek od **sima** » 19 zář 2020, 20:00

Tím magnetickým detektorem by byla Hallova sonda nebo jen nějaký kontakt ovládaný magnetem? U Hallovy sondy se robustnost řešení snižuje potřebnou elektronikou... Magneticky ovládaný spínač se používá u zabezpečovaček na dvěře nebo okna - ten by byl dostatečně spolehlivý?

Cowley · #5 Příspěvek od **Cowley** » 19 zář 2020, 20:02

Ale je možné použít i průmyslový indukční detektor.

sima · #6 Příspěvek od **sima** » 19 zář 2020, 20:04

A bude to spolehlivé?

Cowley · #7 Příspěvek od **Cowley** » 19 zář 2020, 20:05

Když jsou z nich dělané koncáky vysokozdvižných plošin, tak to spolehlivé asi bude

sima · #8 Příspěvek od **sima** » 19 zář 2020, 20:07

mohl bys mi sem hodit nějaký konkrétní typ? Díky.

Cowley · #9 Příspěvek od **Cowley** » 19 zář 2020, 20:10

[url=https://www.google.com/search?source=hp&ei=mkhmX6iMDI2blwSXgJ_4Aw&q=indukční+čidlo+koncové&oq=&gs_lcp=ChFtb2JpbGUtZ3dzLXdpei1ocBABGAAyAggpMgYIKRAWEB4yAggpMgYIKRAWEB4yBAgpEAoyAggpMgUIKRCgATICCCkyAggpMgIIKTICCCkyBwgpEAoQoAEyCAgpEAgQBxAeMgIIKTICCClQAFgAYO4ZaABwAHgAgAEAiAEAkgEAmAEAsAEP&sclient=mobile-gws-wiz-hp]Je toho mraky...[/url]

sima · #10 Příspěvek od **sima** » 19 zář 2020, 20:17

Díky!

Sandal · #11 Příspěvek od **Sandal** » 19 zář 2020, 21:13

Osobně bych volil indukční snímač. Nemusíš řešit magnet. Stačí kus nějakeho železa a ikdyž zrezne, funguje dál. Zcela jistě se budou ty snímače vyrábět i IPxx. Vybrat můžeš PNP NPN. Co se hodí do zapojení.

petrfilipi · #12 Příspěvek od **petrfilipi** » 20 zář 2020, 08:27

Do výčtu:
Mechanický koncový spínač
Indukční spínač
Magnetický spínač
Optický spínač
Snímač proudu motorem

Bych doplnil rtuťový spínač.

Ale hlavně: máš nějak vyřešeno co se stane, když z nějakého důvodu spínač nevypne? Bylo by dobré mít ty spínače na každé straně dva (provozní a havarijní), případně mít nastaven i max. čas běhu motoru.
Co pracovní podmínky? Bude na to pršet/chumelit? Bude tam voda?

PF

Yarda1 · #13 Příspěvek od **Yarda1** » 20 zář 2020, 08:56

Tady si nevybereš?
https://www.zpa-pecky.cz/media/cache/fi ... 51-net.pdf
Kromě polohových koncáků je dobré. aby tam byly i momentové, třeba když stavidlem zrovna proplouvá nějaká kláda, aby se nespálil motor.
Dej sem nějaké údaje, případně fotku.

sima · #14 Příspěvek od **sima** » 20 zář 2020, 11:39

Pohony a vše okolo je již nainstalované, potřeoval bych jen vyřešit ty koncáky... takže Pečky dobré, ale drahé v porovnání s motáží koncáků...

Horní "doraz" by šel asi vyřešit montáží např. dvou indukčních snímačů do nějaké kovové krabice namontované do lyžiny (svislého I profilu), kde jezdí stavidlo tak, aby snímače koukaly dolů na pohybující se desku. Ta by při přiblížené ke snímačům byla zastavena. Žádná setvačnost v pohybu při vypnutí motoru není.

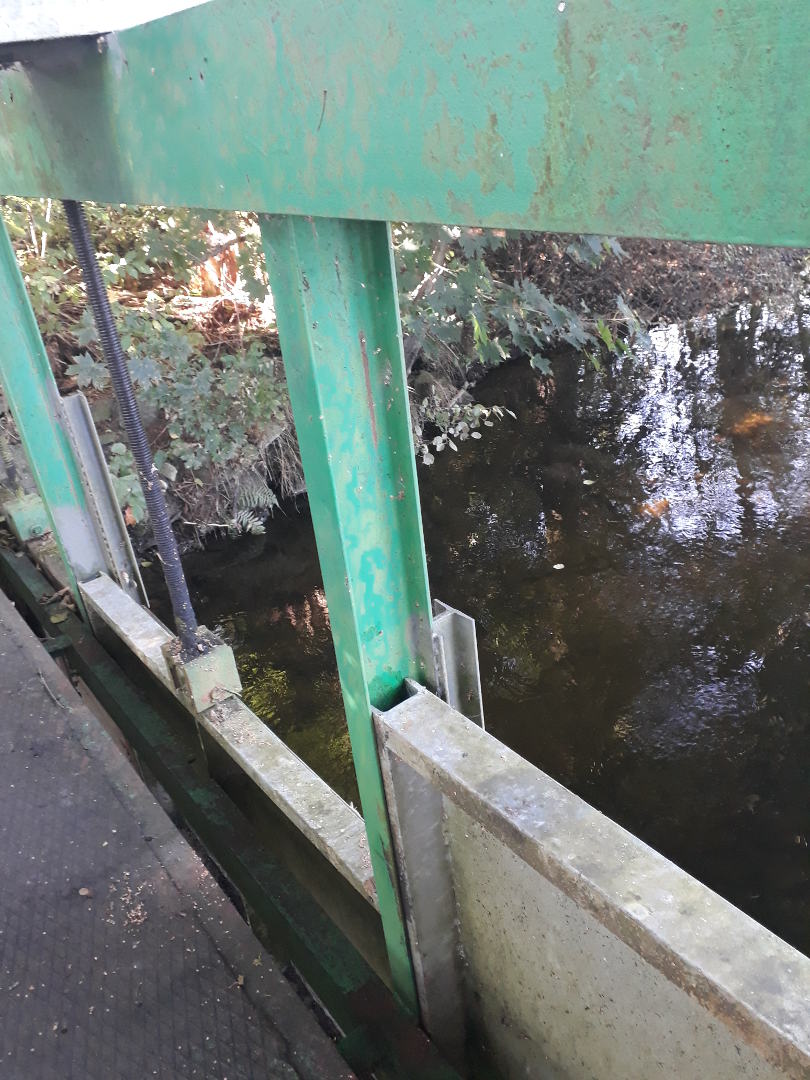

Problematicky zatím vidím doraz při pohybu směrem dolů. Deska šoupěte se ve svislém I profilu může pohybovat dopředu a dozadu (není stejně tlustá jako je šířka I profilu) a tak by indukční snímač možná blbnul, kdyby jednou byla blízko a podruhá náhodně daleko - možná vzít snímač s dlouhou detekční vzdáleností (3 cm ?) a dát tam zase dva?

Dalším omezením je dostupnot (pouze) tří volných drátů mezi ovládací skříní a stavidlem (jsou zakončené v té šedivé krabici, kde je schovaný i motor s převodovkou).

kutilmil · #15 Příspěvek od **kutilmil** » 20 zář 2020, 12:22

Na takú aplikáciu použi klasické koncáky s kladkou ako sú na výťahoch. Tie indukčné snímače sú naprd. Napríklad takéto niečo. https://www.gme.sk/priemyselny-koncovy- ... s-valcekom
