NZC 431-schema

Zpráva

Krakis · #1 Příspěvek od **Krakis** » 26 led 2021, 19:07

Ahoj všem kutilům,nemáte prosím někdo schema na zesilovač NZC 431,ale bez gramce ? Jen 2*15 W ? Všude, kde jsem hledal, je to jen s gramofonem. .Díky moc.

#2 Příspěvek od **rnbw** » 26 led 2021, 19:44

Nie je to nejaka domaca vyroba? Ze niekto gramofon odstranil.

elektrosvit · #3 Příspěvek od **elektrosvit** » 26 led 2021, 19:47

Nemusí být. Po ukončení výroby NZC431 byly doprodávány samostatné zesilovače bez gramošasi v dřevěném soklu a s gramofonovými nožkami. Zapojení je stejné jako v NZC431 nebo AZS217.

#4 Příspěvek od **rnbw** » 26 led 2021, 19:57

Tak to bude asi ono. Kazdopadne schema bude zhodna.

jardafiala · #5 Příspěvek od **jardafiala** » 26 led 2021, 20:51

Tady ho najdeš http://www.oldradio.cz/gramof.htm

#6 Příspěvek od **ok1hga** » 26 led 2021, 20:51

Krakis píše:Ahoj všem kutilům,nemáte prosím někdo schema na zesilovač NZC 431,ale bez gramce ? Jen 2*15 W ? Všude, kde jsem hledal, je to jen s gramofonem.

ale samotný zesilovač je stejný.
. . . kdysi v bazaru ve Vys. Mýtě prodávali samotný plechový spodek s trafem a zesilovačem bez krabice a gramošasí, stálo to cca 500,-
Tenkrát jsme je s kámošema kupovali a vyráběli jsme si na to dřevěnou krabici.
Zesik samotný hrál velmi dobře.

jardafiala · #7 Příspěvek od **jardafiala** » 26 led 2021, 21:11

. . . kdysi v bazaru ve Vys. Mýtě prodávali samotný plechový spodek s trafem a zesilovačem bez krabice a gramošasí, stálo to cca 500,-
Tenkrát jsme je s kámošema kupovali a vyráběli jsme si na to dřevěnou krabici.
Zesik samotný hrál velmi dobře.[/quote]

Minulý týden jsem koupil i s poštovným za 500 jenom kompletní elektroniku zesilovače. Byl brutálně napaden kutilem ale už chodí jak má. Zatím nevím k čemi mi bude ale udělal jsem si trochu radost, hlavně se zprovozněním....

Krakis · #8 Příspěvek od **Krakis** » 27 led 2021, 19:54

Díky moc za schémata, ale reál neodpovídá.Zde jsou fotky:https://krakis.rajce.idnes.cz/nzc/ Je tam navíc stabilák MA 7812 a ten v tom schématu není.Kdybych to dělal pro sebe, tak si poradím, ale dělám to pro kamaráda , a to je puntičkář, a navíc zběratel, takže musí mít všechno origo.

Krakis · #9 Příspěvek od **Krakis** » 27 led 2021, 19:54

Díky moc za schémata, ale reál neodpovídá.Zde jsou fotky:https://krakis.rajce.idnes.cz/nzc/ Je tam navíc stabilák MA 7812 a ten v tom schématu není.Kdybych to dělal pro sebe, tak si poradím, ale dělám to pro kamaráda , a to je puntičkář, a navíc sběratel, takže musí mít všechno origo.

elektrosvit · #10 Příspěvek od **elektrosvit** » 27 led 2021, 20:32

Fotky jsou zaheslovány.
Stabilizátor MA7812 tam nemá co dělat, asi to máš přebastlené.

jardafiala · #11 Příspěvek od **jardafiala** » 28 led 2021, 21:48

Krakis píše:Díky moc za schémata, ale reál neodpovídá.Zde jsou fotky:https://krakis.rajce.idnes.cz/nzc/ Je tam navíc stabilák MA 7812 a ten v tom schématu není.Kdybych to dělal pro sebe, tak si poradím, ale dělám to pro kamaráda , a to je puntičkář, a navíc sběratel, takže musí mít všechno origo.

Dobrý odkaz, a že tam toho je vidět....

Krakis · #12 Příspěvek od **Krakis** » 29 led 2021, 19:35

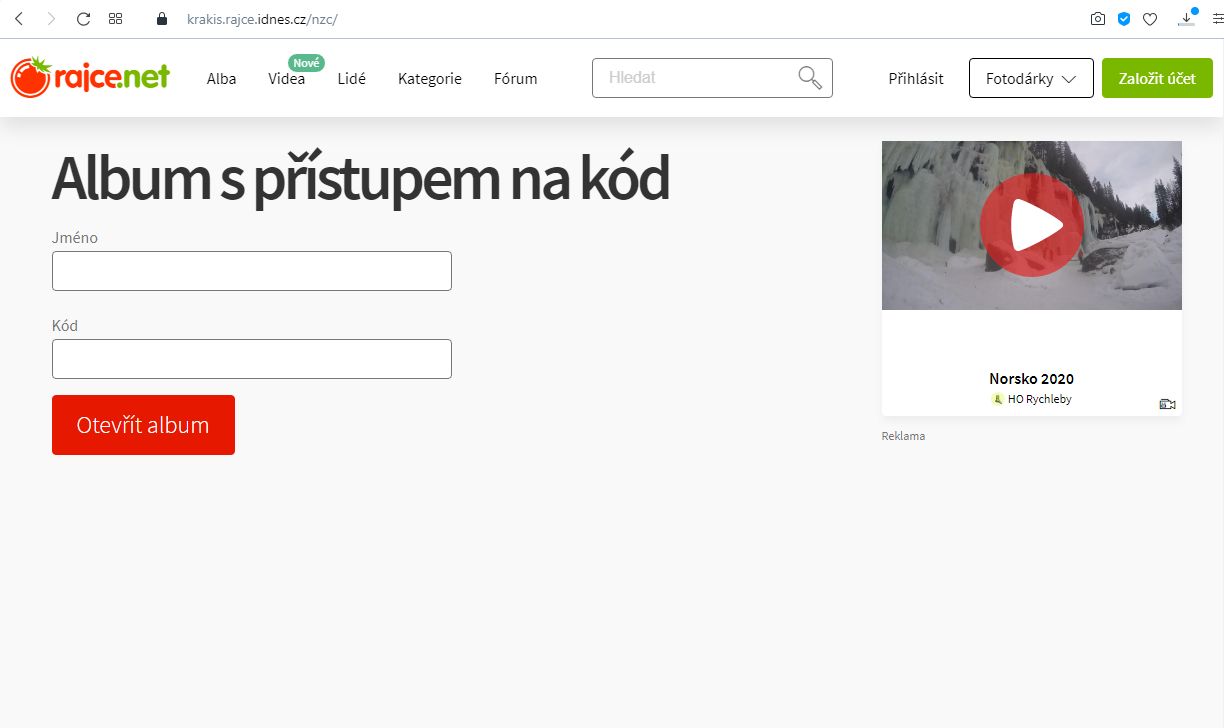

Promiň, už jsem to odhesloval, odkaz je stejný:https://krakis.rajce.idnes.cz/nzc/
Ale ten stabil je origo-to není žádný bastlení...

pepik9 · #13 Příspěvek od **pepik9** » 29 led 2021, 21:33

Těsně pod tranzistorem jsou vidět rysky, které si někdo dělal pro vrtání, a ten konektor vedle na kraji je taky dost prasecky přibastlený.

jardafiala · #14 Příspěvek od **jardafiala** » 29 led 2021, 21:53

Ještě by to chtělo pohled dovnitř, kampak asi těch 12V vede. Jestli tam nejsou nabastlená jiná střívka...Možná se tam vyrábí 12V pro nějaké ext zařízení. A TESLA to tam nikdy nedávala. Byly vůbec v letech výroby těchto strojů k dispozici 7812?

#15 Příspěvek od **EKKAR** » 29 led 2021, 21:56

Je to tutově bastl, TESLA nikdy nedávala stabce nebo výkonový tranzistory jen takhle na zadní panel - vždycky přes ně byl nějakej kryt. Jediná výjimka byly žebrovaný chladiče, kdy byly tranzistory namontovaný zvenku bez dalšího krytu, ale na pouhej plech jako na fotkách nikdy. Pokud byly na panelu, byly k němu přinejtovaný mosaznýma trubičkovýma nejtkama a byly zakrytý naohýbaným plechem, nalakovaným stejnou barvou jako ten panel. A ten kulatej konektor na kraji už vůbec není tovární - v době TESLY se ani na sluchátka nepoužívaly souosý konektory, ale "DIN dominová pětka". Zkrátka v tom zesíku se někdo dost podstatně povrtal ...
