Zdroj dvou posunutých log. signálů

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 27 led 2021, 14:45

Zdravím

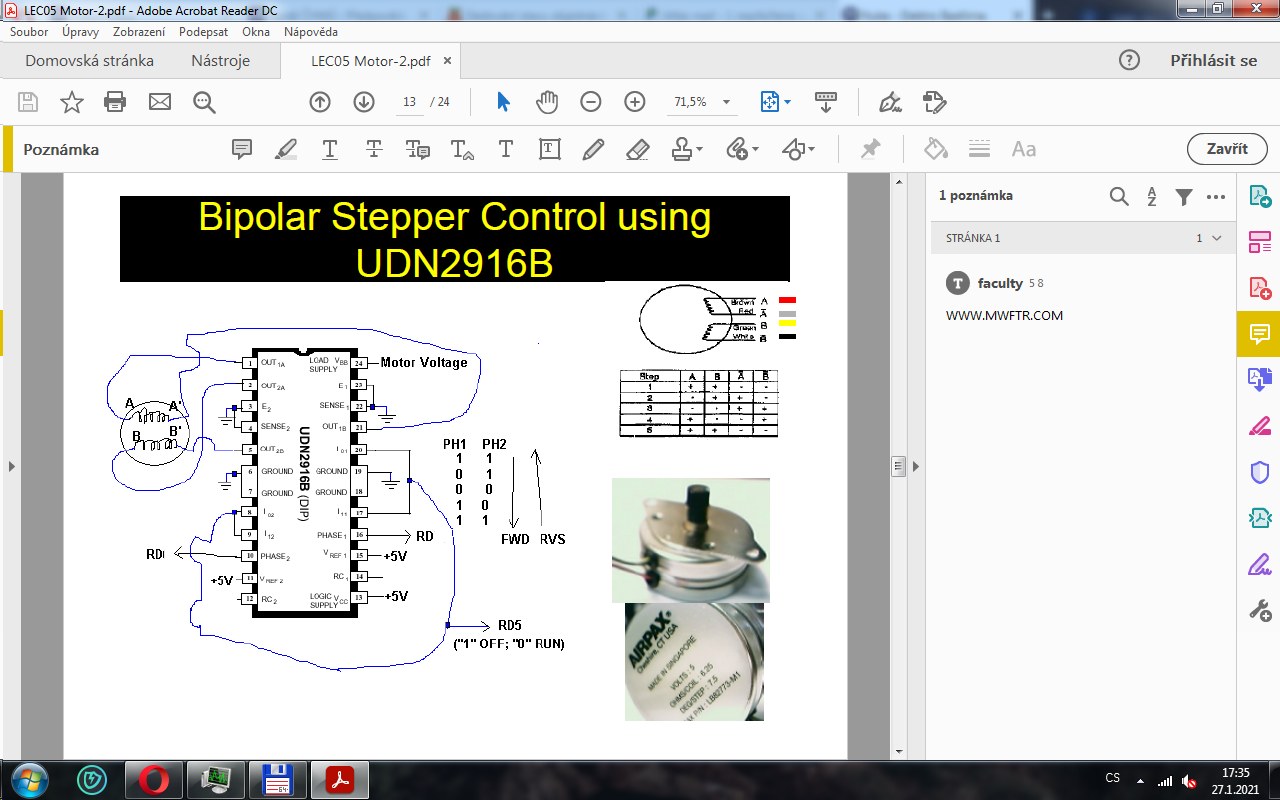

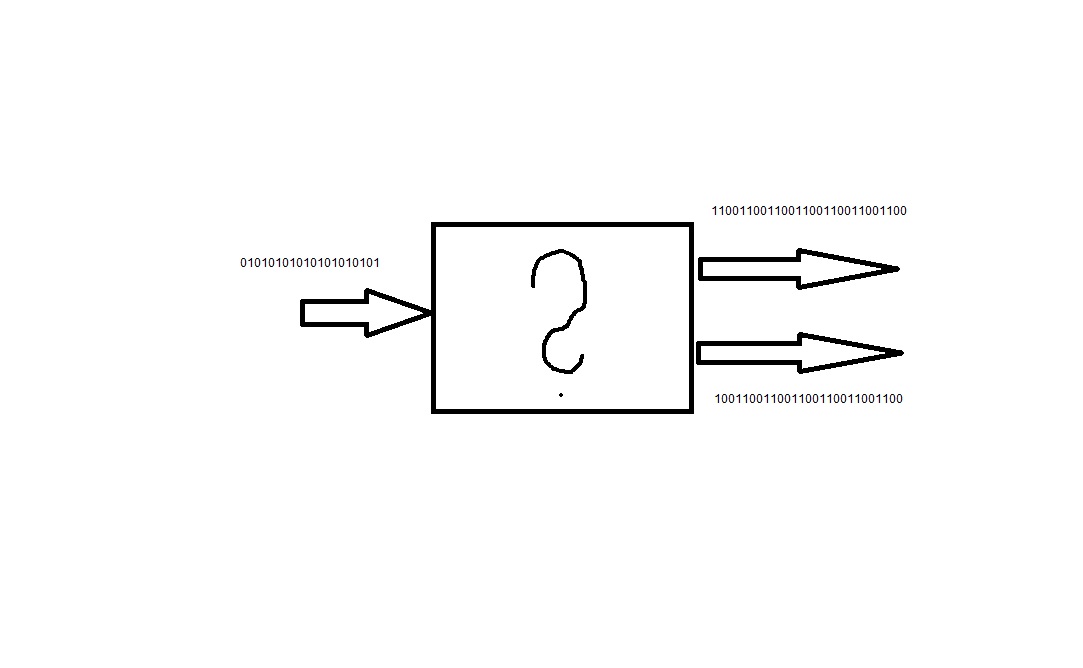

poradí mi někdo schema, nejlépe z diskretních součástek, aby dělalo to co je na obrázku ? Je to k řízení motoru PH1 PH2.

serviceman · #2 Příspěvek od **serviceman** » 27 led 2021, 16:00

Ono je to zřejmější, když si nakteslíš průběh.
Ten signál vpravo nahoře dostaneš děličkou dvěmi a ten dole když horní a vstupní XORuješ.

#3 Příspěvek od **Bernard** » 27 led 2021, 16:08

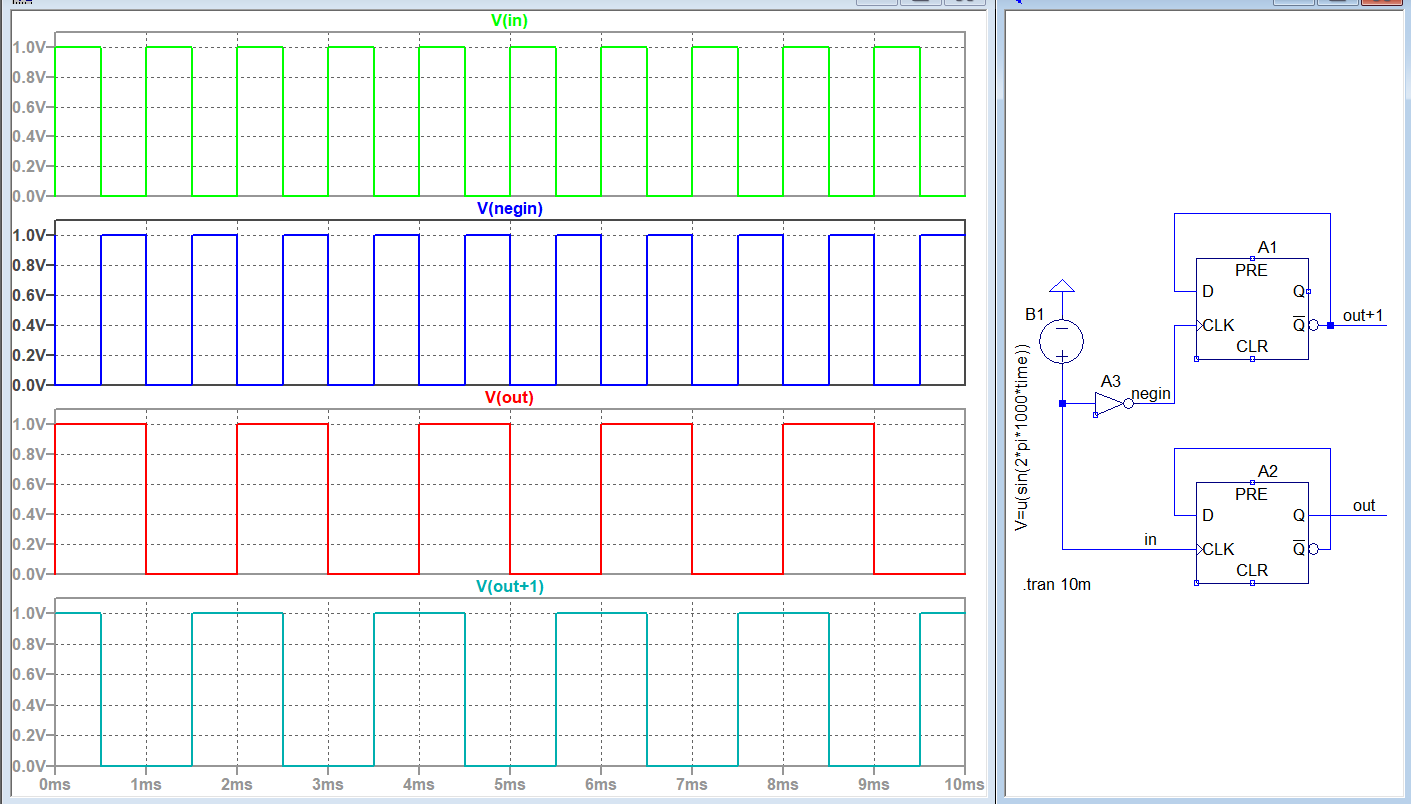

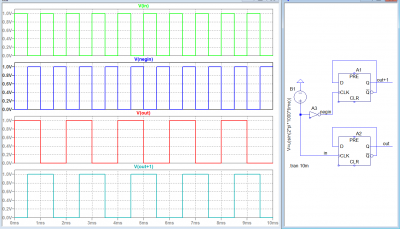

Možno takto:

#4 Příspěvek od **ZdenekHQ** » 27 led 2021, 17:07

To je nějakej modulátor?

#5 Příspěvek od **Bernard** » 27 led 2021, 17:48

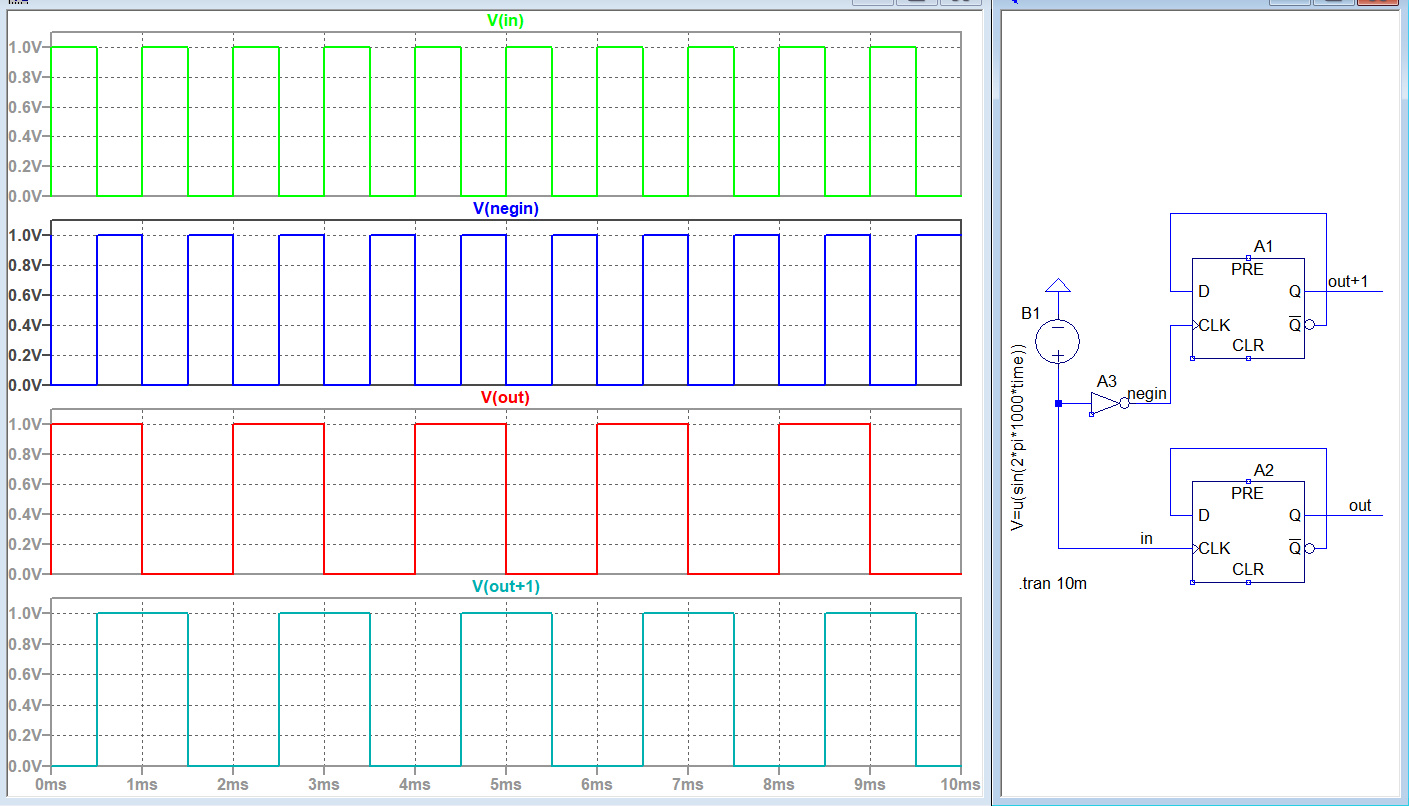

Předpokládám, že otázka se týká zdroje B1. Je to "behaviorální" zdroj napětí, kterého výstup určuje nějaká funkce. LTspice poskytuje tzv. jednotkovou (unit) funkci u(x), která dává hodnotu 1, pokud x>0, jinak hodnotu 0. V daném případu je výstupem funkce V=u(sin(2πf·t)) obdélníkový průběh, který coby hodiny pohání ty klopáky.

#6 Příspěvek od **ZdenekHQ** » 27 led 2021, 18:27

To je hroznej zlozvyk místo odpovědi zeditovat původní dotaz. To sem přivlekl Tiktak a šíří se to jak mor. Pak ty následný reakce někdy vypadají jak u blbých na dvorku.

jardafiala · #7 Příspěvek od **jardafiala** » 27 led 2021, 19:26

Bernard píše:Předpokládám, že otázka se týká zdroje B1. Je to "behaviorální" zdroj napětí, kterého výstup určuje nějaká funkce. LTspice poskytuje tzv. jednotkovou (unit) funkci u(x), která dává hodnotu 1, pokud x>0, jinak hodnotu 0. V daném případu je výstupem funkce V=u(sin(2πf·t)) obdélníkový průběh, který coby hodiny pohání ty klopáky.

Ne, zdroj B1 je proměnný kmitočet, řídí rychlost otáčení motorku.

Co se editace příspěvku týče - vedu v patrnosti, polepším se.

procesor · #8 Příspěvek od **procesor** » 27 led 2021, 20:17

Je to už dávno, v minulom tisícročí, čo krokáče som riadil takouto zostavou.
Vedelo toho dosť...čo bolo treba. V súčasnosti sa tomu nevenujem, takže nepoznám súčasné riešenia.

jardafiala · #9 Příspěvek od **jardafiala** » 27 led 2021, 20:58

No mně to připadne, že dva brouci vpravo dělají to co ten jeden co je na mém obrázku nahoře. A vzhledem k tomu, že potřebuju jen jeden směr a proměnnou rychlost chci použít požadovanou funkci. A to co popsal Bernard je zdá se přesně ono, dík.

Ještě dotaz - jakého brouka použít? Našel jsem 7474, to by mohl být on.

Habesan · #10 Příspěvek od **Habesan** » 27 led 2021, 21:04

V současnosti je to celé zavřené v úhledné krabičce:
Leadshine M415B
Leadshine 3ND583
A ty lepší nepouští na vinutí obdélník (což je prasárna), ale ze schůdků vyskládanou sonusoidu.

procesor · #11 Příspěvek od **procesor** » 31 led 2021, 20:58

jardafiala píše:No mně to připadne, že dva brouci vpravo dělají to co ten jeden co je na mém obrázku nahoře.....

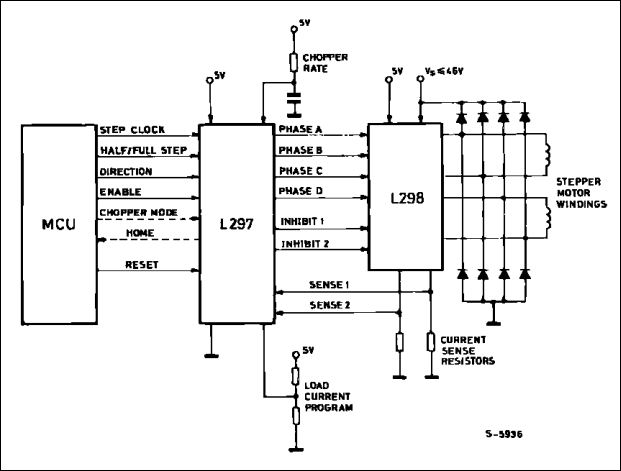

"No nedelá to isté"... v tom 297 je tá logika čo hľadáš :wink:
