Varianta BK124 - Vyřešeno

Zpráva

maxijaroslav · #1 Příspěvek od **maxijaroslav** » 16 dub 2021, 13:35

Sešly se mi na stole dva kusy BK124, patrně originální provedení (plošný spoj pocínovaný bez úprav, firemní štítek na zadní straně) - ale neodpovídají publikovanému schématu. Není osazený trimr pro nastavení výstupní úrovně (a není s ním ani počítáno na DPS), jsou jiné tranzistory atd.
Setkal se s touto verzí někdo? A má někdo schéma těch změn? Oba jsou nefunkční, snažím se je oživit.

#2 Příspěvek od **Achab** » 16 dub 2021, 15:15

U mého kusu osazení odpovídá schématu, pouze E4 - BC174 je nahrazen BC179. Na přístroji už z výroby chybí štítek, ale podle kódů na součástkách mohl byl vyroben roku 1988, nebo spíš později. Označení DPS: 1AB 000 161 A.

maxijaroslav · #3 Příspěvek od **maxijaroslav** » 16 dub 2021, 20:31

Tak je to asi rozdíl, moje DPS mají označení 1AB 000 162A. Takže je to možná nějaká další varianta.

Otkundes · #4 Příspěvek od **Otkundes** » 16 dub 2021, 22:26

Návod k přístroji Tesla BK124, s neosazeným trimrem R29 3k3, jsem před lety stáhl ze stránek radiohistoria.sk

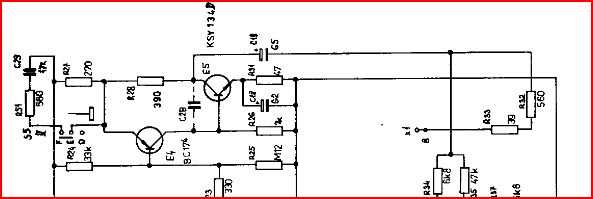

Detail ze schematu je na obrázku níže.
Manuál i se schematem máte na adrese: leteckaposta.cz/280771112

maxijaroslav · #5 Příspěvek od **maxijaroslav** » 16 dub 2021, 22:47

Nedaří se mi to stáhnout z té letecké pošty - je tam napsáno 1x staženo a stáhnout to nejde. Nešlo by to na ulož.to ?
Ale děkuji i za ten kousek schematu, odpovídá tomu, co mám.

vladodyno · #6 Příspěvek od **vladodyno** » 16 dub 2021, 22:55

http://leteckaposta.co/280771112

maxijaroslav · #7 Příspěvek od **maxijaroslav** » 16 dub 2021, 22:57

DÉKUJI MOC!
Už jsem to stáhl.

#8 Příspěvek od **Achab** » 17 dub 2021, 10:41

Popis a základní nastavení: BK124 nastavení.

Je určeno pro původní verzi, ale mimo změnu R28 a zrušení R29, R30 je zapojení stejné.

maxijaroslav · #9 Příspěvek od **maxijaroslav** » 17 dub 2021, 11:37

Děkuji, zkusím to podle toho.
jeden generátor už na některých rozsazích funguje, druhý zatím ne.

#10 Příspěvek od **Achab** » 18 dub 2021, 17:49

Chyba nastavení kmitočtu má být podle manuálu do ± 15 %, výrobní nastavení na začátku a konci rozsahů do ± 8 %. U mého kusu je i po třiceti letech většinou lepší, nebo aspoň vyhovující. Výsledky měření v bodech stupnice 1-5-10 na jednotlivých rozsazích:

100 Hz ...... 9,49 - 46,4 - 104 Hz (-5 až +4 %)
1 kHz ........ 0,092 - 0,48 - 1,04 kHz (-8 až +4 %)
10 KHz ...... 0,95 - 4,82 - 10,4 kHz (-5 až +4 %)
100 kHz .... 9,22 - 45,7 - 96,9 kHz (-8 až -3 %)
1 MHz ....... 0,094 - 0,51 - 0,95 MHz (-6 až -5 %)

maxijaroslav · #11 Příspěvek od **maxijaroslav** » 18 dub 2021, 22:38

Frekvenci budu muset ještě nastavit, u toho fungujícího kusu je přeladění - 64 Hz - 1,05 kHz na rozsahu 100 - 1k, ale mělo by to jít upravit.
Druhý exemplář stále vzdoruje, jsem zvědavý, kdy ta chyba nakonec bude.

maxijaroslav · #12 Příspěvek od **maxijaroslav** » 19 dub 2021, 21:45

Tak se chyba nakonec ukázala jako prasklý přívod stabilizační žárovičky. Dal jsem tam jinou co jsem měl (24V/50mA) - ale asi má moc vysoký odpor, ještě budu měnit odpor v sérii s trimrem. Ale už to konečně kmitá.

makak · #13 Příspěvek od **makak** » 19 dub 2021, 23:39

U všech oscilátorů tohoto typu je naprosto klíčový prvek právě ta žárovička, na ní záleží všechno. Musí to být typ, pro který byl obvod navržen. Někdy je potřeba vybrat z více kusů ten správný, který nemění odpor při poklepání - nesmí se zkratovat sousední oblouky vlákna stočeného do spirály. Stejně důležité je pak vyhledání správného pracovního bodu, kde to stabilizuje nejlépe.
Mimochodem, na téhle konstrukci vznikla firma Hewlett Packard
https://cs.wiki2.wiki/wiki/HP200A

maxijaroslav · #14 Příspěvek od **maxijaroslav** » 20 dub 2021, 00:55

Ano, v tomto zapojení je stabilizační žárovička docela důležitá. Škoda, že se mi nepodařilo zjistit, jaká byla ta originální. Mám neurčitý dojem, že to asi mohlo být 12V/100mA "telefonní".
Ale zdá se, že i s tou, kterou jsem použil, bude stabilita amplitudy dostatečná (jen asi bude déle trvat její ustálení).

maxijaroslav · #15 Příspěvek od **maxijaroslav** » 21 dub 2021, 12:10

Oba generátory fungují, i když nastavení frekvence se podařilo jen na rozsah 0.86 - 10,4. Nechám to už tak.
DĚKUJI VŠEM ZA POMOC.
