Fotka DPS CB Elix Giant

Zpráva

#1 Příspěvek od **ZdenekHQ** » 30 čer 2021, 19:54

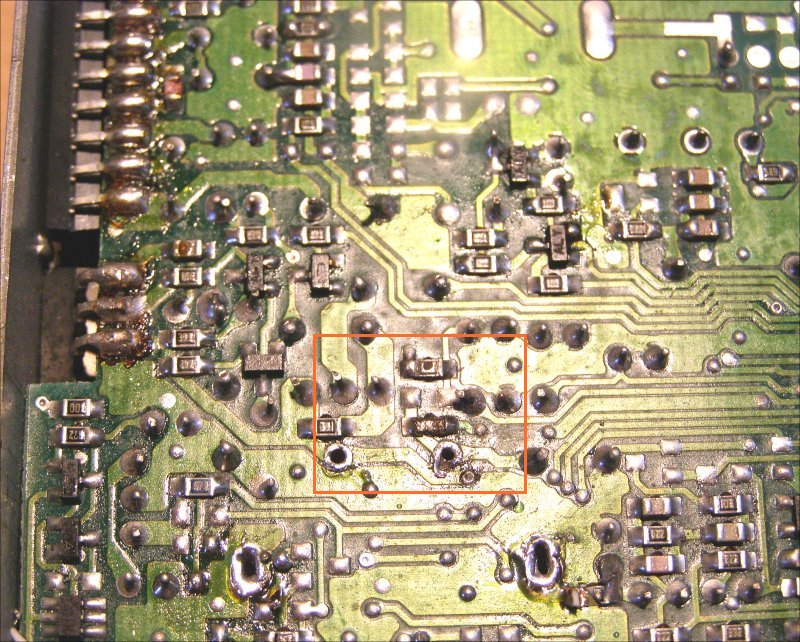

Nemáte někdo možnost čitelně vyfotit spodní část DPS CB radiostanice Elix Giant? Jde mně o ty dvě součástky na fotce v červeným obdélníku.

Z druhé strany je tlumivka, co vypadá jak malý trafo.

Dík.

mihal · #2 Příspěvek od **mihal** » 01 črc 2021, 10:57

Stiahni si schému (Táňa má) a dohľadaj to na nej, ten kondík podľa fotky neidentifikuješ.

#3 Příspěvek od **ZdenekHQ** » 01 črc 2021, 11:08

Schema mám.

Zruseny_profil_5

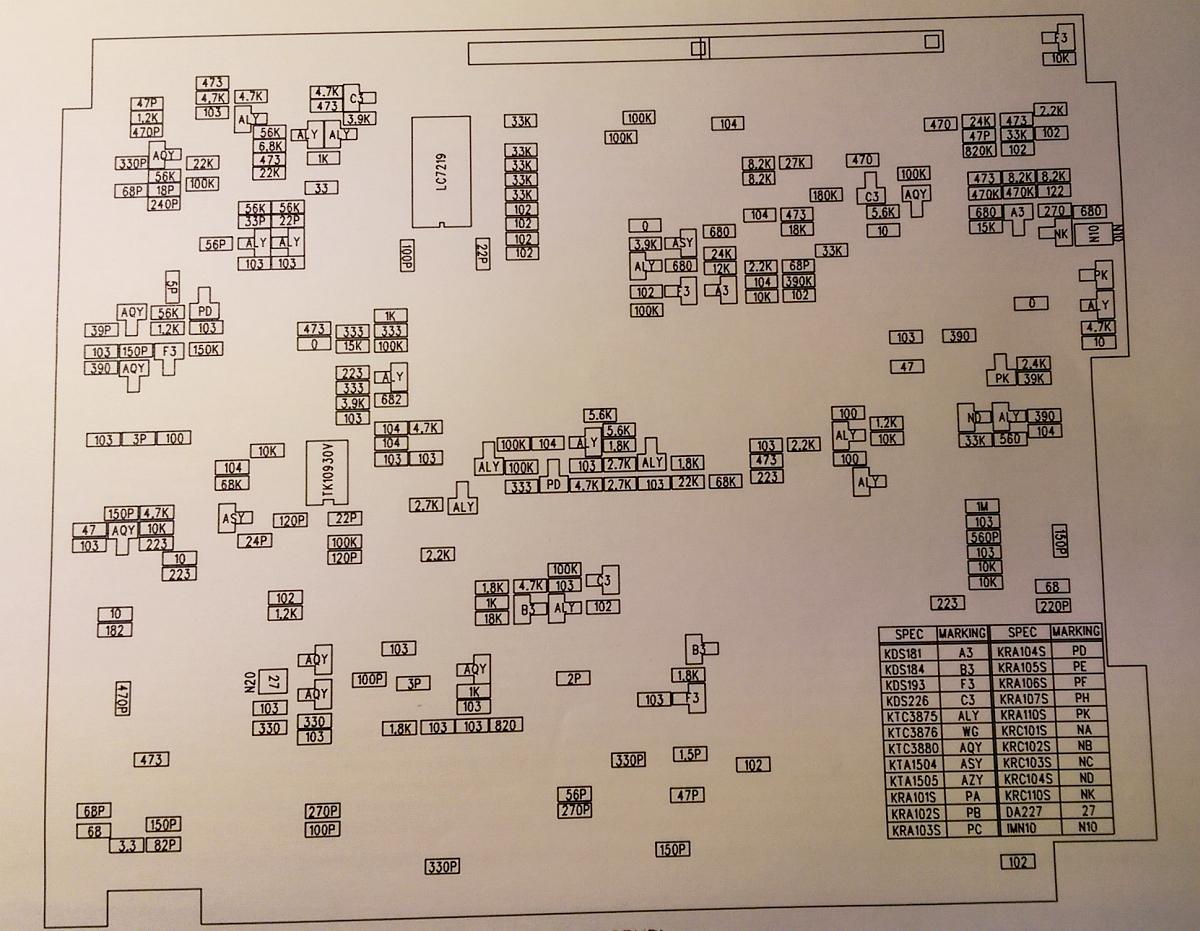

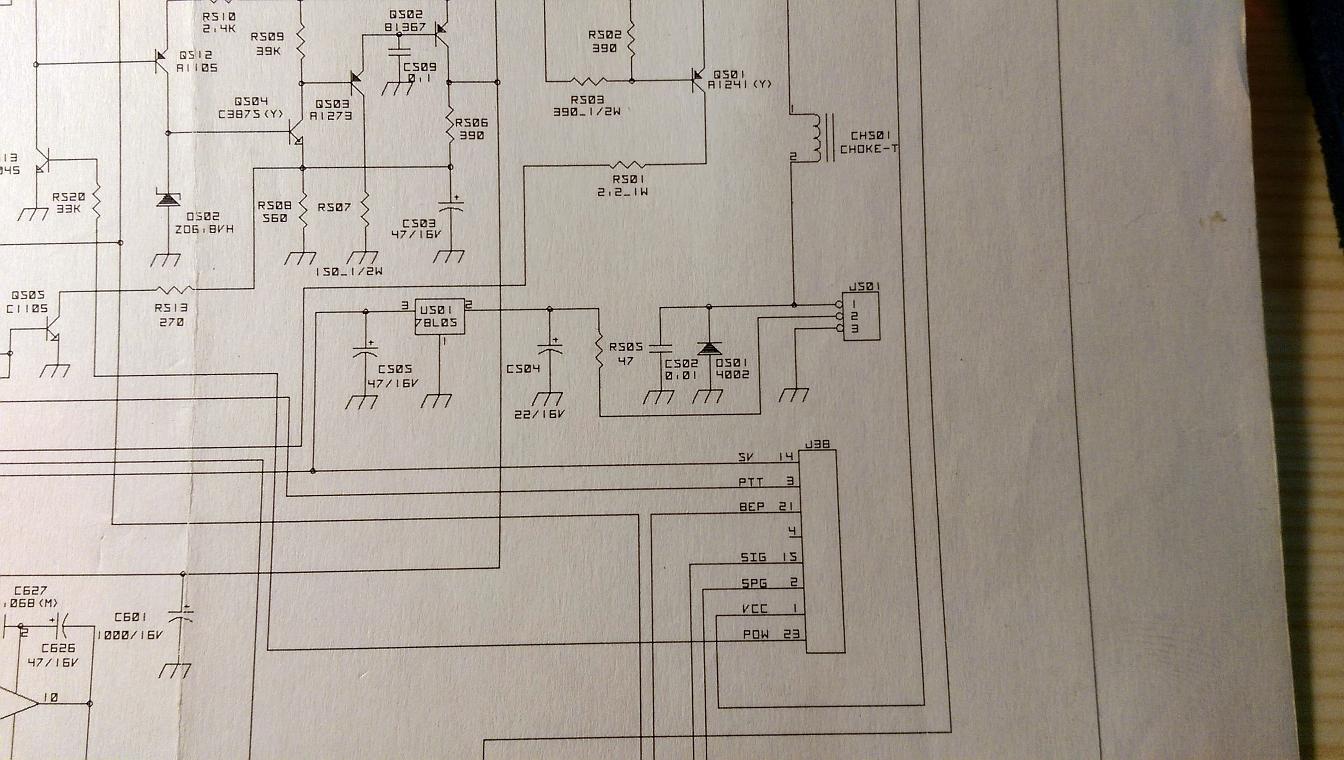

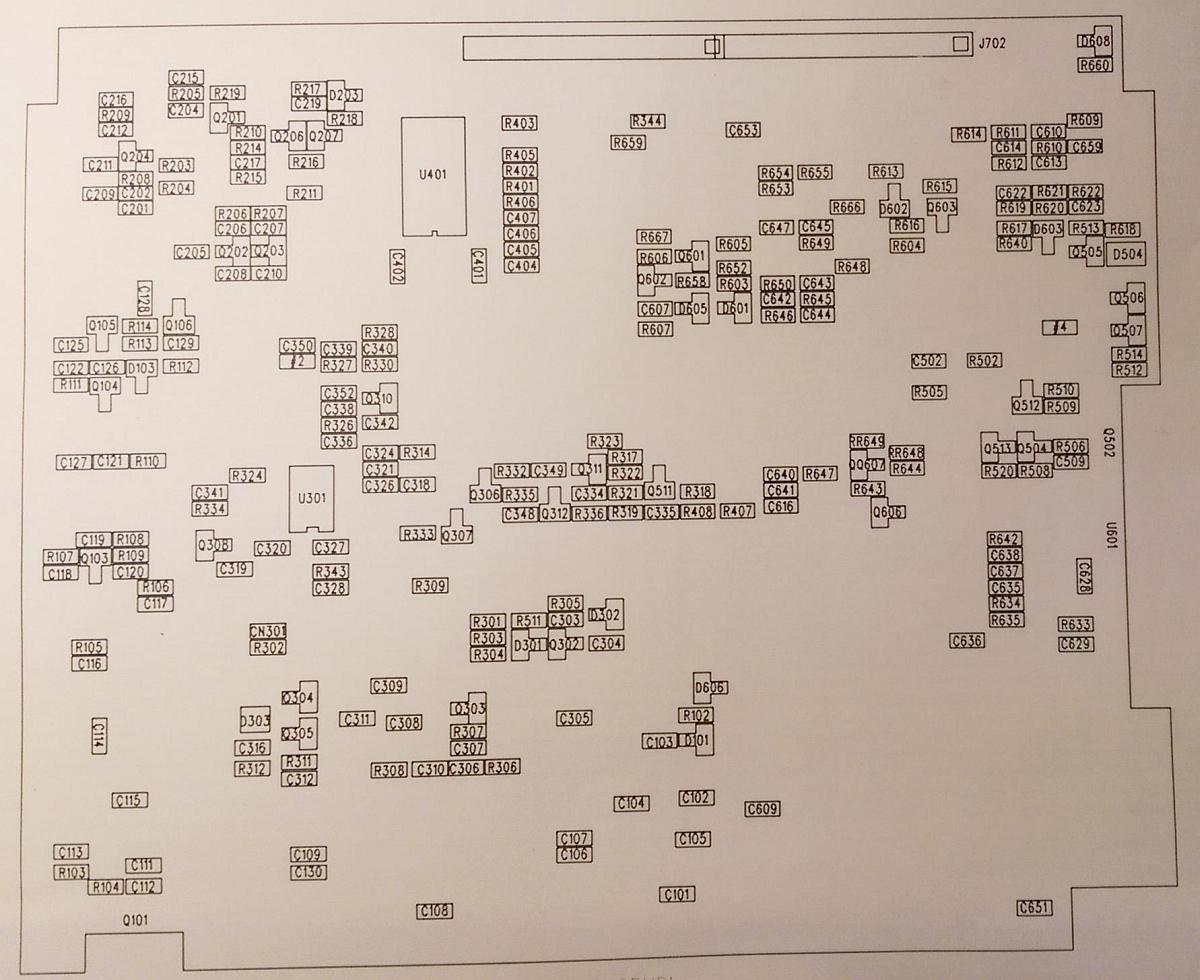

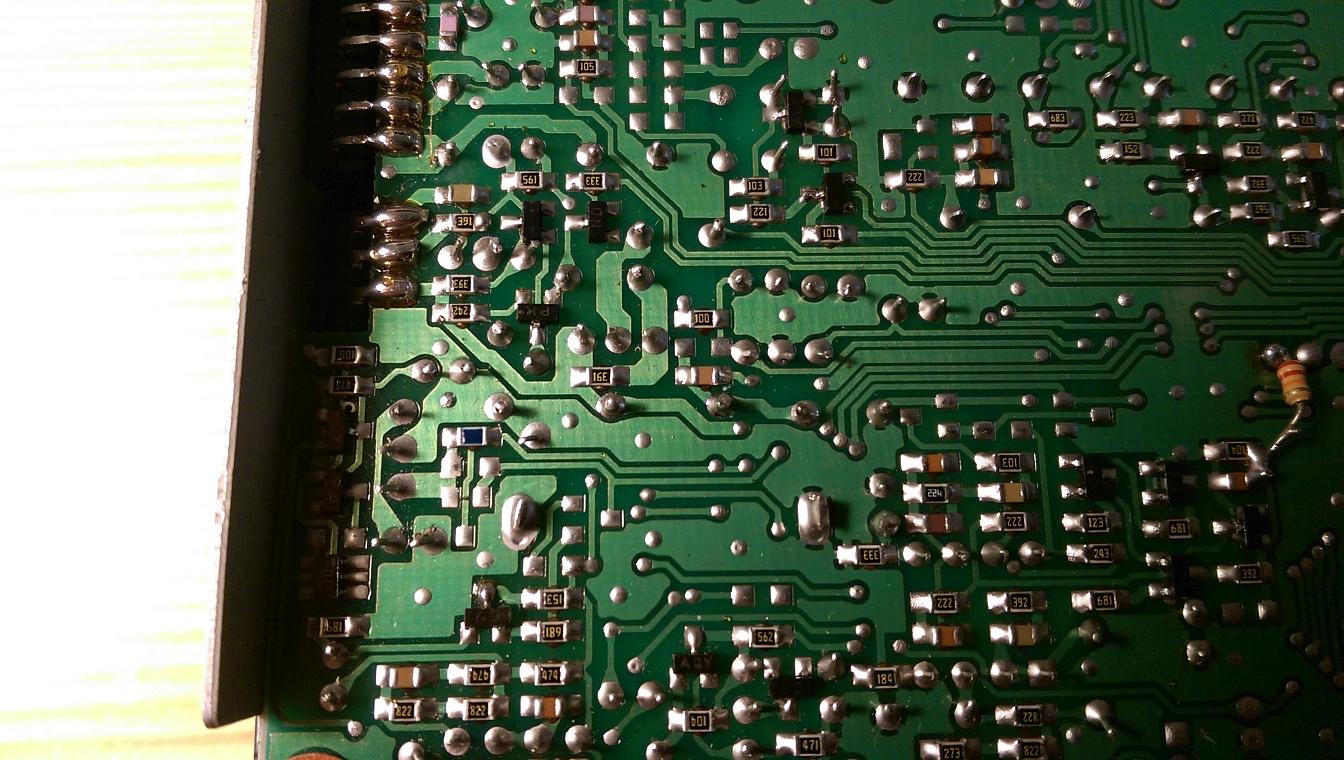

Ahoj, jedná se o C502 10nF a R505. V dokumentaci je 47R, na desce ale 10R, viz foto. Je to v napájení 5V stabilizátoru pro PLL. Důležité je, aby žil procesor, jinak to nemá cenu opravovat, protože už nejsou...

#5 Příspěvek od **ZdenekHQ** » 01 črc 2021, 17:17

Zruseny_profil_5, díky moc. Ano, je to tak, pokud nepřežil procesor, je to konečná.

Pozdravuj v ELIXu.

#6 Příspěvek od **ZdenekHQ** » 01 črc 2021, 20:02

Tak po výměně stabilizátoru 5V a jednoho bipoláru stanice žije. Ten kondík zafungoval jako přepěťovka, bohužel to bylo nad jeho síly, protože ssebou vzal i kus plošnýho spoje.

Vysílá to, přijímá to, jen to nemoduluje.

#7 Příspěvek od **ZdenekHQ** » 02 črc 2021, 14:46

Tak už to mluví, to byla moje chyba.

Zruseny_profil_5

Dobrá práce
