dvorak · #1 Příspěvek od **dvorak** » 30 zář 2021, 11:32

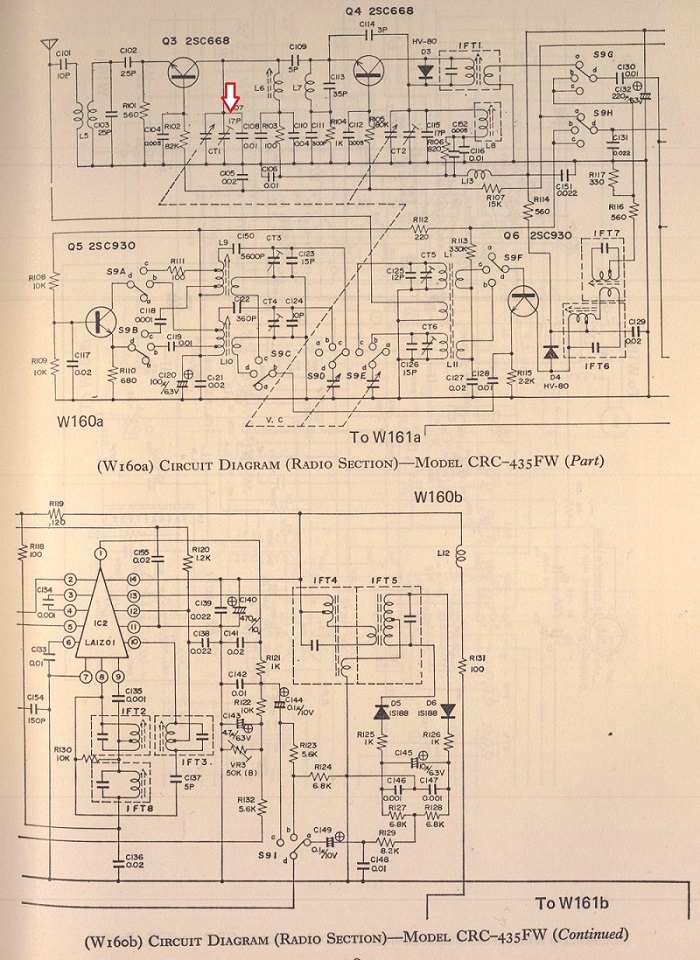

Upravil jsem radiomagnetofon CROWN CRC-435 FW z OIRT na CCIR dle získaného schematu na tento typ právě již s CCIR. Po výměně kondenzátorů za antenním vstupem a u ladicího kondenzátoru hraje radio perfektne, ale antenu musím připojit přímo na ladičák - viz šipka ve schematu. Původní antenní vstup nereaguje. Špatně jsem kondiky měnil nebo to cívka nepustí ?

Crifodo · #2 Příspěvek od **Crifodo** » 30 zář 2021, 11:43

Co všechno jsi měnil a jaké hodnoty? I C113?
Připojení antény přímo na ladičák tam zanese další kapacitu, až teprve s ní se to pravděpodobně náhodou naladí do souběhu.

#3 Příspěvek od **rnbw** » 30 zář 2021, 11:43

Nie je odpaleny ten Q3?

#4 Příspěvek od **ok1hga** » 30 zář 2021, 12:21

rnbw píše:Nie je odpaleny ten Q3?

a je na něm napájení ?
kolik tím trandem teče proud ? (zjistíš podle úbytku napětí na odporu R103)

dvorak · #5 Příspěvek od **dvorak** » 30 zář 2021, 16:28

Kondenzátory jsem měnil následně - v závorce je původní hodnota :
C 101 (17pF) - 10 pF
C 102 (25 pF) - ponecháno
C 103 (56 pF) - 27 pF
C 107 (22 pF) - 18 pF
C 115 (22 pF) - 18 pF

C 113 neměněn - původní hodnota 25 pF

Radio hraje v rozsahu 88 - 100 MHz, což je pro mne dostačující.
Q3 by měl být v pořádku, před úpravou jsem jel přes konvertor, připojený samozřejmě na antenní vstup.

xsc · #6 Příspěvek od **xsc** » 30 zář 2021, 17:44

Konvertor má dost silný signál, ten může projít i dál. Proměř ten tranzistor přímo v desce přes napětí na jeho elekrodách. Možná jsi při výměně udělal nějakou nechtěnou spojku cínem, možná umřel.

dvorak · #7 Příspěvek od **dvorak** » 11 říj 2021, 17:33

Zkusil jsem ten můj "trik" s připojením antény přímo na vstupní část ladicího kondenzátoru i u jiných starších přijímačů s OIRT normou a světe div se - funguje to ! Dokonce jsem žádnou další úpravu, jako měnit kondenzátory za menší kapacitu, ani nemusel. Radia šlapu v CCIR v rozsahu 88 - 100 Khz .
