Merac indukcnosti na 0,1nH

[Ivan_Ryger]

páni, neviem, koľko z vás sa tu venuje mikrovlnnej technike, no veľa z vás tu triafa do slepa.

Meranie tak malých indukčností nie je triviálna otázka, už indukčnosť prívodov k meraciemu prístroju bude určite väčšia než meraná indukčnosť a chyba merania bude veľká. Plus veľa závisí na uložení prívodov. Preto nejaké rezonančné metódy na nízkych frekvenciách nie sú riešením.Teda, takéto metódy vám dajú len orientačný odhad indukčnosti aj pri precíznom prevedení merania.
Navyše efektívna indukčnosť takejto cievky sa líši na rôznych frekvenciách v dôsledku skin efektu.

Preto na mikrovlnách sa vždy indukčnosť meria na pracovnej frekvencii. Najčastejšie sa pripojí k úseku prenosového vedenia v mieste kalibračnej roviny voči zemi.

Dajú sa použiť aj štvorsondové metódy na týchto frekvenciách, no prípravky na to sú veľmi drahé.

Takže ak nechcete stráviť mladosť meraním jednej malej cievky na jedno použitie do jedného opravovaného zariadenia bez potrebného meracieho vybavenia, na vašom mieste by to hodil za chrbát.

[samec]

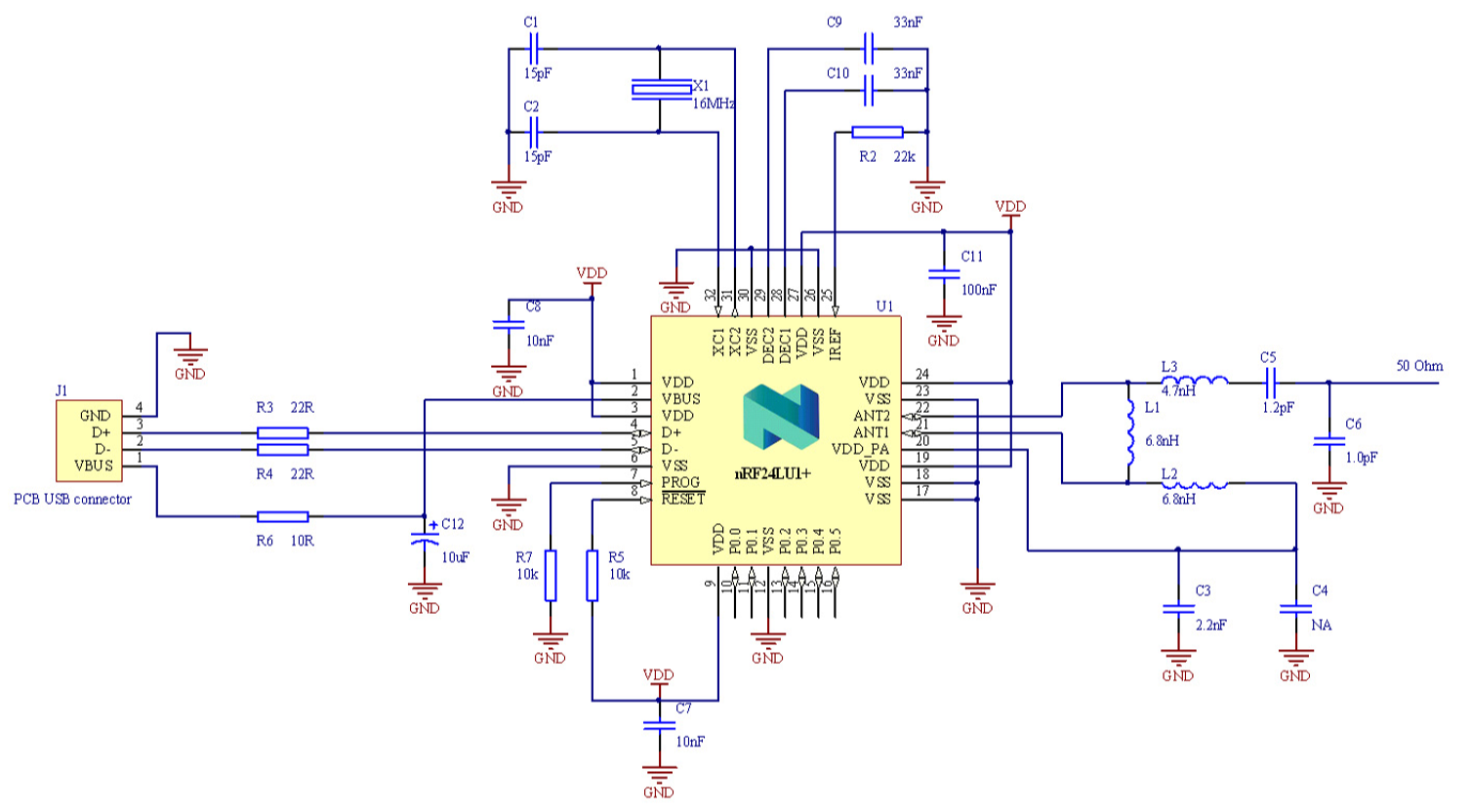

Pri pracovnej frekvencii 2.4GHz je reaktancia XL1 a XL2 = 103Ω, reaktancia XL3 = 84Ω.

Nejaký nano faradový kondenzátor tam predstavuje skrat, preto to nejde.
Daj tam 100Ω rezistor a stavím sa, že nejako to pôjde.

[rnbw]

Zistil som, ze k tomu nemam ani kompatibilnu mys alebo klavesnicu
S unifying zariadeniami to nefunguje ani so ziadnymi dalsimi, co mam bez prijimacov...

[mihal]

Jebnii to do koša

[rnbw]

Odlozil som to k tym mysiam bez prijimacov Tlmivku objednam, ked budem brat ine suciastky, vymenim a hotovo.

[Ivan_Ryger]

určite tam nedávať rezistor. Ten obvod je navrhnutý ako prispôsobovací článok s nízkymi stratami. Keď tam človek dá rezistor, akurát zanesie do obvodu útlm. Tie cievočky stoja pár centov, treba tam dať orig.
