Philips 21PT1654 servané plošky na můstek

Zpráva

Nitro · #1 Příspěvek od **Nitro** » 09 říj 2007, 09:39

otevřel jsem tuhle tv a nestačil se divit uvnítř jako po výbuchu při zapnutí se prý zablísko od vypínače výpínač na prac chybějcí sem nadpojil ale přiu vynávání mustu mikropájkou sem ohřál vic než bylo zdrávo a ujela mi ploška může někdo poradit

Robosand · #2 Příspěvek od **Robosand** » 09 říj 2007, 09:54

Pri čítaní Tvojej otázky som sa trochu pobavil :lol:

. Ale čo to vlastne potrebuješ? Na zapojenie mostíka radu (ani schému nepotrebuješ) - no ale ako pomôcku si môžeš vytiahnuť hocijakú schému (aj od adaptéra) :lol:

#3 Příspěvek od **jandu** » 09 říj 2007, 10:10

Prepojiť drôtom a prípadne zafixovať lepidlom.

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 09 říj 2007, 10:11

To mě připadá, jakoby tu otázku psal na čas někde na závodech....

Mikropájkou (nastavenou na správnou teplotu) utrhnout plošku je celkem náročný, jedině, že bys ji použil jako rýč či součástku jako páčidlo.

Nitro · #5 Příspěvek od **Nitro** » 09 říj 2007, 10:15

O zapojení můstku nejde .. Nedis mikdopajka s regulagi teploty není moc přesná a v kombinaci s myma chlemýma rukama co nemají ještě moc zkušeností ... no nic zkusím to lupou najít kam to mám nadpojit jsou tam dvě diody / myslím že se tomu říka půlmůstek/

Robosand · #6 Příspěvek od **Robosand** » 09 říj 2007, 10:39

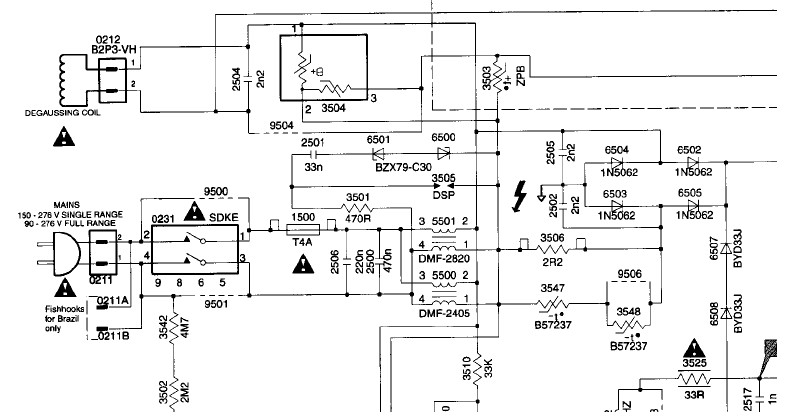

To sú zenerky... Toto by Ti malo pomôcť...

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 09 říj 2007, 10:42

Jestli je to SMD můstek či dioda, tak tam se to stává. Vzít schema a hledat, jestli je to skutečně dvojitá dioda, tak moc možností, jak může být připojená, není

Bezpečnější je uštípnout vývody vadné součástky a po jedné odletovat (platí to i u klasiky, když jde špatně ven,zvlášť u prokovených otvorů).

EDIT : Viz schema - ten kondík v serii se zenerkama a s tím celým přemostěná jedna větev filtru, to je na můj vkus příliš svérázný zapojení...

Nitro · #8 Příspěvek od **Nitro** » 09 říj 2007, 19:18

Deska je klasika smd nejsou ale namám tolik cviku díky robo boduješ
@ Zdenek HQ taky jsem na to koukal jak puk tohle zapojení jsem ještě neviděl proto sem byt trochu mimo vždycky vídám klasický graetzovo zapojení

Jancis1 · #10 Příspěvek od **Jancis1** » 09 říj 2007, 23:13

A to DSP3505 tam slúži načo? To je nejaké iskrište?

Nitro · #11 Příspěvek od **Nitro** » 10 říj 2007, 08:55

Hledal jsem klasickou značku pro můstek sorry

ZdenekHQ · #12 Příspěvek od **ZdenekHQ** » 10 říj 2007, 10:14

Jancis1 píše:A to DSP3505 tam slúži načo? To je nejaké iskrište?

Kdyby to bylo jen v tomhle schematu, tak řeknu, že je to chyba a patří to proti druhýmu konci napájení. Jenže podobnou věc jsem viděl vícekrát.

To DSP je skutečně jiskřiště, většinou vyleptaný na plošňáku. Používá se běžně, např. jako příznak pro servisáky, že televize dostala větší pecku, než na jakou je stavěná a můžou zamítnout reklamaci v záruce
