Anténa 868MHz na DPS

Zpráva

ZdenekHQ · #16 Příspěvek od **ZdenekHQ** » 06 zář 2019, 21:03

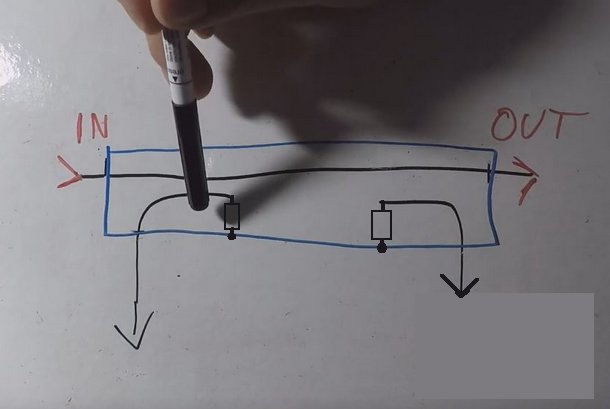

@Davidus:Mimochodem, mrkl jsem na video o Měření filtrů a antén za pomocí skalárního analyzátoru a odbočnic, a Ty tam kreslíš vazbu v odbočnici jako nezakončenou.

Prostě kus paralelního drátu do vzduchu. Ale tohle jsem v životě neviděl, ta odbočnice má buď na obou koncích konektory, nebo na jednom konci odpor, a to odpor docela důležitý a s tou správnou hodnotou (nemusí to být nutně 50ohm). Jinak to kecá při měření přímé a odražené vlny, nebo to má jiný účel (TV rozvody apod.).

Davidus · #17 Příspěvek od **Davidus** » 08 zář 2019, 17:20

smazáno

ZdenekHQ · #18 Příspěvek od **ZdenekHQ** » 08 zář 2019, 22:04

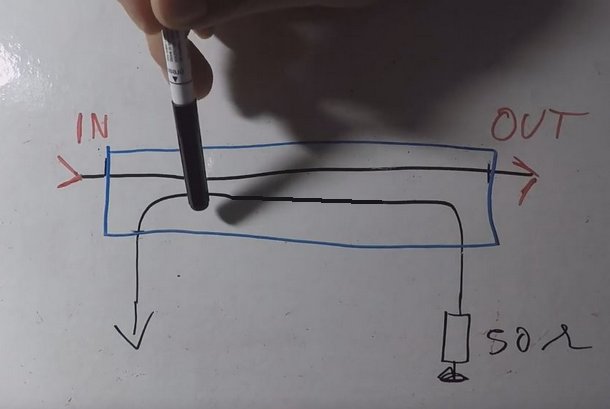

Tak detektor tam bude určitě, pokud nejde jen o odbočení výkonu, ale já bych to viděl takto:

Davidus · #19 Příspěvek od **Davidus** » 08 zář 2019, 22:59

smazáno

ZdenekHQ · #20 Příspěvek od **ZdenekHQ** » 08 zář 2019, 23:16

Jedinej příklad z praxe, co znám, byl svod 300ohm dvojlinky, na kterou se připlácnul kus dalšího 300ohm svodu a ten kus se omotal izolačkou. Ale to je kmitočtově závislá věc a tu snad nikdo nechce.

Naopak třeba filterplexer(sdružovač) u analogových vysílačů (to jsou dva sdružovací můstky obraz + zvuk + filtry) vždycky obsahoval zakončovací odpor, kde končila odražená energie, jinak by snad ani nemohl fungovat.

Takže ten obrázek beru s rezervou.

Davidus · #21 Příspěvek od **Davidus** » 08 zář 2019, 23:18

smazáno

ZdenekHQ · #22 Příspěvek od **ZdenekHQ** » 08 zář 2019, 23:26

Na tom mikropásku to musí být zajímavý...

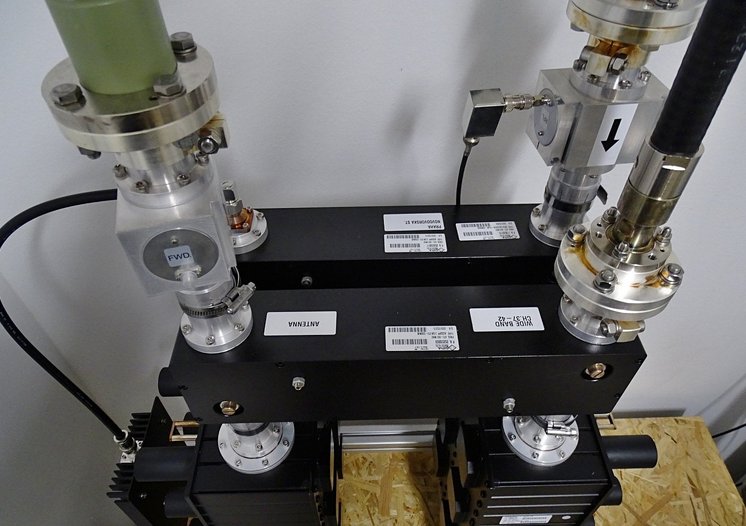

Ale na druhé straně třeba toto je krásnej kus "železa".
