ZVUK2000 · #16 Příspěvek od **ZVUK2000** » 08 lis 2019, 08:30

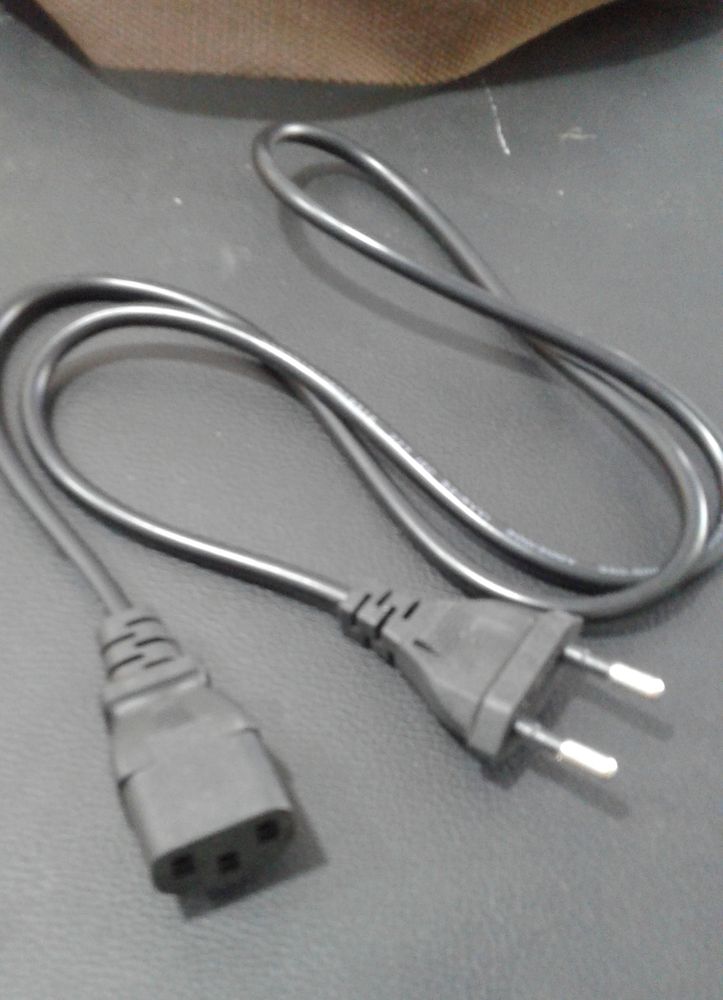

V sobotu jsem montoval kamrey. Šnůra k adaptéru je úžasná. Z třídy ochrany II udělá I

Milan · #17 Příspěvek od **Milan** » 08 lis 2019, 08:31

Bohužel v době spínaných zdrojů se konstruktér , když chce splnit normy na EMC,se obvykle bez odrušovacích kondů jak X ( mezi L a N) , tak Y ( mezi L,N a PE nebo kostrou zařízení , není-li PE) neobejde .

Možná ještě k tvému problému 4 kV stř. Je třeba rozlišovat měření typové a provozní. Tahat průrazovou zkoušečku s 30 kg trafem třeba při zkoušení nářadí je nereálné . Takže se měří izol.odpor popř. dotykové či unikající proudy a tiše se předpokládá když to vyhoví , že se vlastnost výrobku od typové či kusové zkoušky ve výrobě nezhoršila natolik, aby to ohrozilo bezpečnost. Hodnoty zkušebních napětí a podmínky měření musíš hledat v předmětových normách ( např. jiné požadavky jsou na boilery a jiné na lékařské přístroje ), nikoliv v těch týkajících se třeba revizí , kontrol apod.

Guvis · #18 Příspěvek od **Guvis** » 08 lis 2019, 09:29

Tak velkou zkoušečku bych asi neřešil, spíš testovat nějakým malým generátorem 4kV, kterej dá malej proud třeba 5mA a prostě jen změřit, jestli se při určité konstrukci izolace prorazí/neprorazí, či jestli svodový proud nebude moc velký.

mihal · #19 Příspěvek od **mihal** » 08 lis 2019, 10:21

4kV s 5mA už nebude taká prdel, je to 20W na VN.
V triede I. by Ti stačilo 500V prepaťovku na AC stranu a trafo s 1kV izoláciou by vyhovelo.

#20 Příspěvek od **Achab** » 08 lis 2019, 10:23

ZVUK2000 píše:Šnůra k adaptéru je úžasná. Z třídy ochrany II udělá I

Přesněji z připojeného zařízení třídy I udělá třídu 0.

#21 Příspěvek od **rnbw** » 08 lis 2019, 10:30

Dufajme, ze ten treti kontakt nie je nikam zapojeny.

Guvis · #22 Příspěvek od **Guvis** » 08 lis 2019, 11:27

4kV s 5mA už nebude taká prdel, je to 20W na VN.

Jakože by byl na ty 4kV lepší aspoň 1KVA transformátor?
To bych testoval stylem:"Neprošlo, neprošlo, neprošlo, hmmmm, co by tady v tom bytě ještě neprošlo" :-D

weed_smoker · #23 Příspěvek od **weed_smoker** » 11 lis 2019, 18:41

Zemní smyčky jsem řešil sestavou jumperů na signálový zemi,jeden byl napřímo na GND,jeden rozpojenej a ostatní přes odpory nebo RC členy.Nejúčinnější byl odpor od asi 220R po 1k5 ,někdy přemostěnej keramičákem asi 33n.Ty vstupy (R a L) šly obvykle do dalších obvodů přes TR161(191) 1k do cesty a za ním 100k k zemi.V zařízení samotnym se zemní do jednoho bodu,obvykle na střed výkonovýho sekundáru trafa.
