vasekpetr1 píše:Hned v prvním příspěvku píšu o zdrojové desce 17IPS20 a je tam použit šváb MP3394S.
No, to jsi psal, ale to mají všichni hádat, kde by to stáhli, aby se dozvěděli i toho švába? Zrovna tak s těma fotkama, kdyby byly hned na začátku, tak by se to urychlilo (nic ti nevyčítám).
Tak to mění situaci. Ale není mi jasné, odkud se tam bere to záporné napětí. A těch 520 mA spíš vypadá na zkrat v IO. Pokud jsou vždy dva a dva výstupy IO paralelně, zkusit ty dva horní nějak rozpojit a zkontrolovat každý zvlášť.
pokud ukostřím mínusový vývod spodní řady led pásků, na který je přivedeno záporné napětí ze zdroje....
Myslíš tím, že nějaká část zdroje vyrábí a dodává záporné napětí, nebo jsi měl na mysli kostru, tedy minus pól zdroje pro podsvit, což bych spíš měl předpokládat?
Pokud tedy ukostříš dolní konec ledek, a nerozsvítí se víc, znamenalo by to, že regulace proudu led funguje. To nižší napětí může znamenat, že některá nebo několik ledek v těch dolních pásech má snížený odpor, resp. vzniká na ní(nich) nižší úbytek napětí. Nebo to může být způsobeno tím, že spodními LED teče menší (asi správný) proud, na rozdíl od horní sekce. Možná by to fakt chtělo překontrolovat ty LEDky, jak jsem psal.
Ale pořád neznám skutečné zapojení poidsvitu, vycházím z datasheetu, který sem dal P32. Takže to můůže být i jinak.
Ta napětí cos měřil, např. těch 116 V, jsi naměřil přímo na konektoru pro led, nebo mezi plusem zdroje a kostrou? Zdroj by měl mít +pól na plus těch elytů 100M/160V a mělo by být pro obě větve společné. Psal jsi, že ty elyty jsou dobré, ale že topí. Nemusí to nutně mít vliv na LEDky, ale pokud máš možnost, zkus zkontrolovat osciloskopem zvlnění napětí na těch elytech. Může se stát, když měříš ESR elytu po vypájení, že za tepla se jeví jako dobrý.
Naposledy upravil(a) Syron dne 02 bře 2020, 01:45, celkem upraveno 1 x.
Už jsem to sem někde dával, ale možná to nebude vadit znovu.

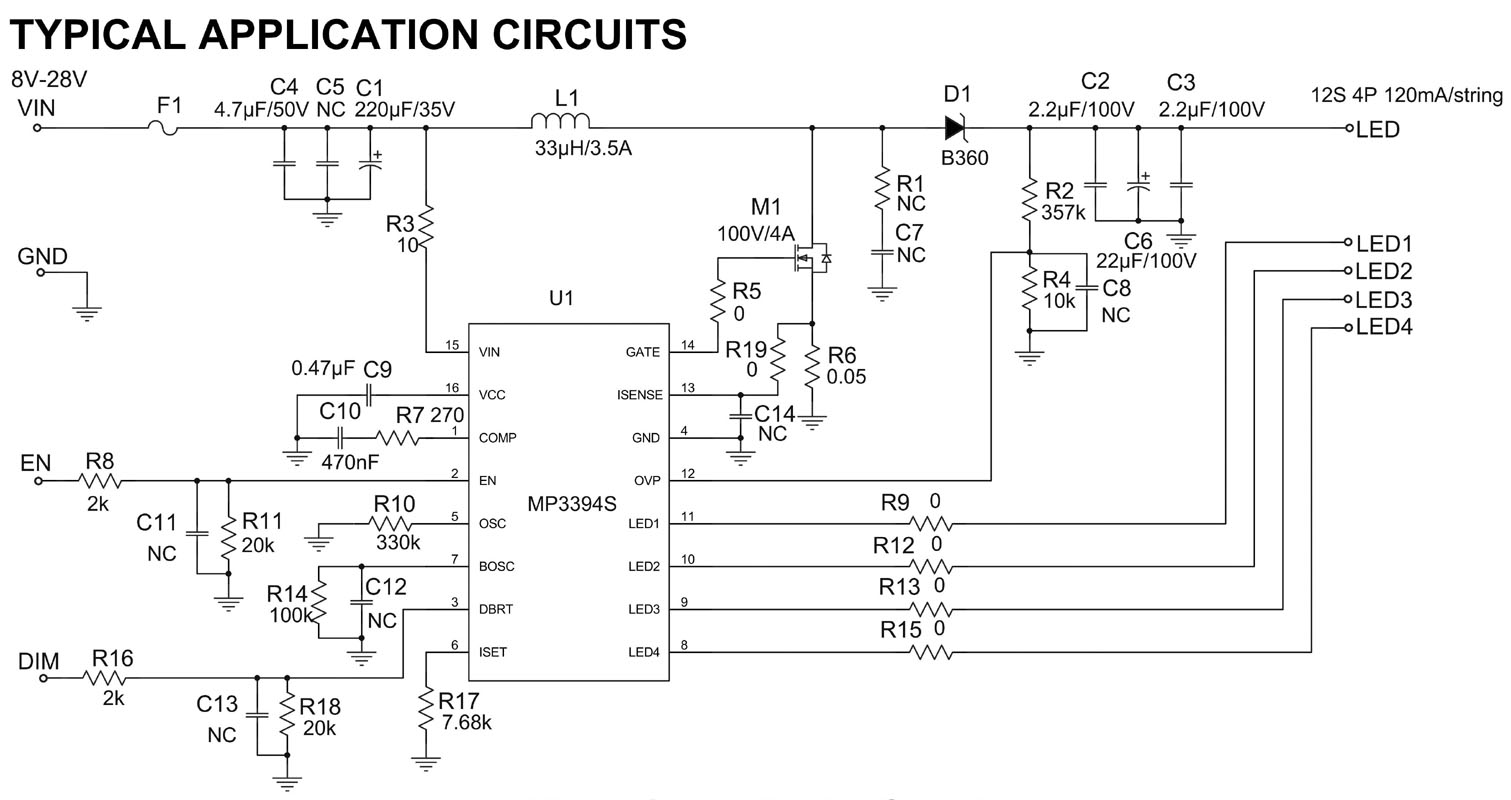

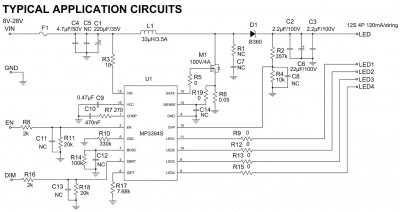

Obrázek A je pro typické zapojení.

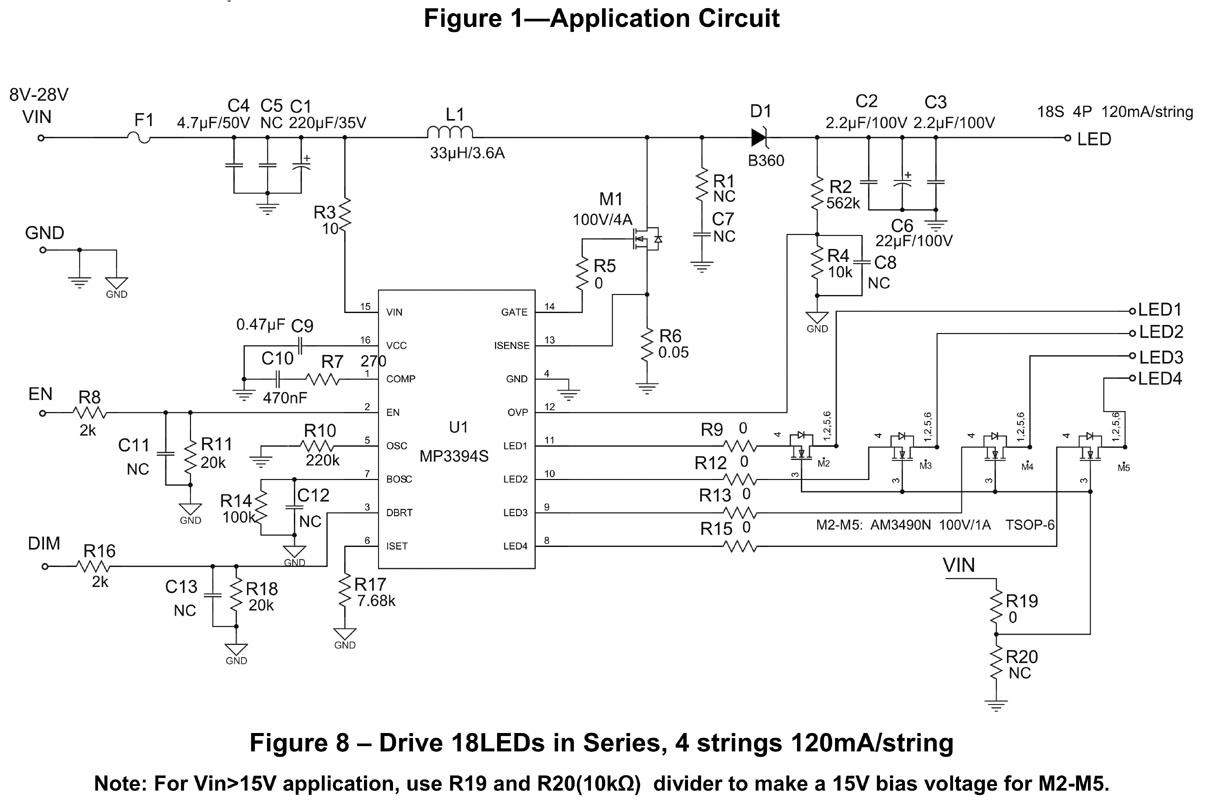

Obrázek B je pro 18 LED v sérii a 4 pásky se 120 mA na 1 pásek. Dohromady 480 mA.
Omezení proudu se provede zvýšením odporu na pinu 6 (ISET) na např. dvojnásobek - musí se změřit, co tam je. Standardně tam je 8-10 kΩ a dá se 15-18 kΩ.
Zkusím to nějak shrnout:
napětí pro ledky jsem měřil přímo na konektoru (přivedené kladné napětí proti odcházejícímu zápornému)
zapojení zdroje odpovídá tomu prvnímu obrázku od sr72 (zapojení A) a jsou zapojeny piny LED3 a LED4
škopek bohužel nemám, ale ještě mně napadlo prohodit napájení těch dvou sekcí diod, abych vyloučil závadu v panelu nebo zdroji.
Zkusil jsem prohodit napájení horní a dolní poloviny pásků a problém se zhasínáním se přenesl na horní půlku, dolní půlka jela naplno. Čili bych viděl problém v tom MP3394S, kde ta větev LED4 nereguluje (500mA). Horní větev měla odběr 215 mA, čili to, co teklo původně spodní větví. Na vývodu ISENS je odpor 5,5kΩ.
Na ISENSE se vykašli, odběr podsvitu je řízen odporem na ISET.
Nepochopil jse z toho, jestli to máš zapojené vše na LED1-4 nebo jen na některé. Pokud by ten některý LED výstup měl být špatný, tak bys to mohl proškrábnout a ten pásek připojit na některý volný.

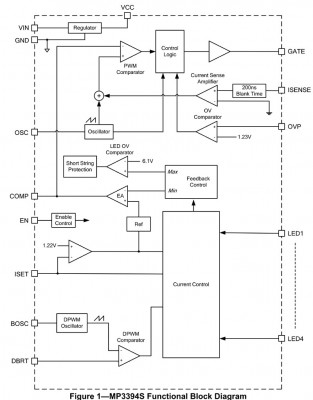

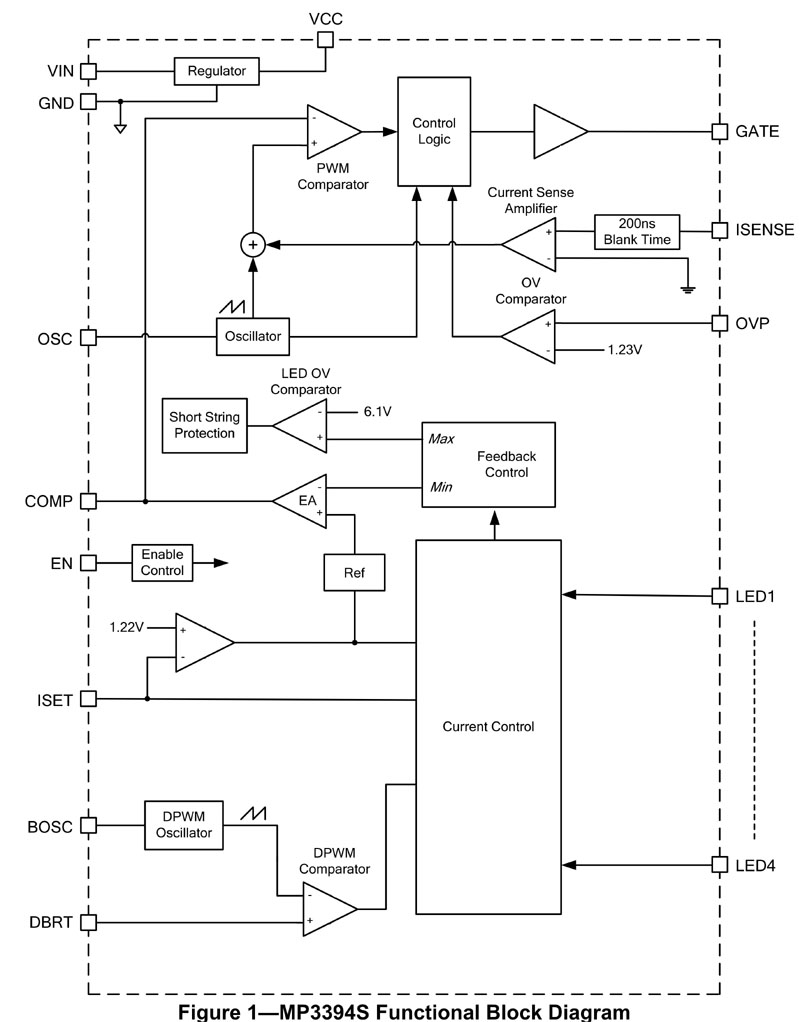

Tady je blokové zapojení vnitřku. Z toho ten zbytek pochopíš.
Měl jsem dojem, že sis ty názvy spletl. Dej tam místo něho tak 12-15kΩ. Tím nic neztratíš.
Takže je to takto: regulovaná větev poloviny led pásků je zapojena na piny LED1 a LED2, které jsou mezi sebou propojeny. Druhá polovina led pásků (která svítí naplno) je zapojena na piny LED3 a LED4, které mají tvrdý svod na kostru. Když jsem zrušil propojení mezi vstupy LED1 a LED2 a zapojil na ně led pásky z horní a doln poloviny, zdroj naběhne a ihned podsvit odstaví - asi je těch 33 ledek na jednu větev moc, musel by se přepočítat odpor ochrany. Nebo zkusím odpájet piny LED3 a LED4 na švábu, jestli to ukostření vstupu neovlivňuje ochranu. Ale s mojí výbavou se obávám, že to spíš ulomím .
edit: promiň p72, dopisoval jsem to až teď, než jsem si přečetl tvoji reakci...
Z toho, co tu píše P32 a z toho, cos zjistil , to fakt vypadá, že je potřeba vyměnit IO, nastavit proud na polovinu výměnou zmíněného odporu, a mělo by to přestat vypínat. Následně se ukáže, jestli nebo kolik LED je třeba vyměnit. A hlavně už nezapínat tu TV, dokud ty dvě "operace" nebudou hotové. Možná to ty ledky přežily, a nemá cenu je dál mordovat. Po výměně IO by měly obě poloviny ledek brát zhruba stejný proud, a po krátkém ověření snížit ten proud. I když by byly LED funkční, mají toho hodně za sebou, hlavně ty horní. Už rozhodně nesnesou trvale velký proud.
Po nějaké době provozu pak uvidíš, jestli budou "odcházet" další. LED. Já jsem přesvědčený, že ne.
Jak to dopadlo ? Mám ten samý problém na té samé TV ... ještě jsem se nedostal k pořádnému měření ... jen jsem prošel součástky (diody,kondenzátory,FET) a nic se nezdá KO ... tudíž budu řešit to samé ... díky za info.
.
