Lukas-Peca · #31 Příspěvek od **Lukas-Peca** » 04 úno 2020, 17:45

Pořád jsme se nedozvěděli, zda je ta patice stejná jako na 6L50. Mělo to název supranoval a pokud vím, byl to čistě teslácký vynález.

Crifodo · #32 Příspěvek od **Crifodo** » 04 úno 2020, 18:04

Podle rozměrů by to mohlo být, 9 kolíků 1.25 na Ø 25 mm
https://www.qsl.net/dl7avf/roehren/bilder.html#B9T
Patici na 6L50 nemám, na obrazovku jsem ji vyráběl z kolečka novoduru a dutinek z konektoru.

EL34 · #33 Příspěvek od **EL34** » 07 lis 2020, 19:05

Zdravím, získal jsem podobnou obrazovku jako má Crifodo, pouze nemá zelený pruh a ani vyvedenou anodu na čepičce. Obrazovka je bez označení. Patici má stejnou - asi ten supranoval. Šla by použít po předělání patice do BM370?

Crifodo · #34 Příspěvek od **Crifodo** » 07 lis 2020, 19:22

Myslím, že v BM370 byla 7QR20 s nesymetrickým vychylováním.

MajklR · #35 Příspěvek od **MajklR** » 07 lis 2020, 22:40

Může to být výroba ve VÚVT nebo něco experimentálního, kde se to vlastně našlo? Něco bylo možná zmíněné ve sbornících, ev. v nějaké dobové technické literatuře.....

Také jsem kdysi pídil po něčem o obrazovce z VÚVT 70QR41 , dodnes jsem nic nezjistil.

Součástky Obrazovka 70QR41 .
[ Jdi na stránkuJdi na stránku: 1, 2 ]

EL34 · #36 Příspěvek od **EL34** » 08 lis 2020, 08:37

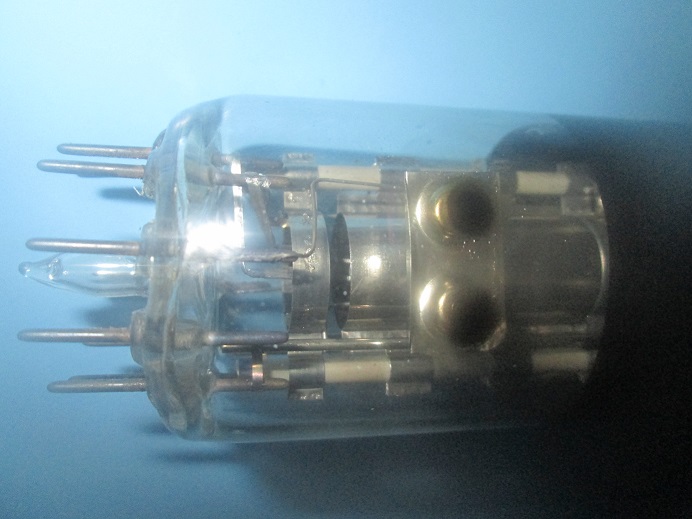

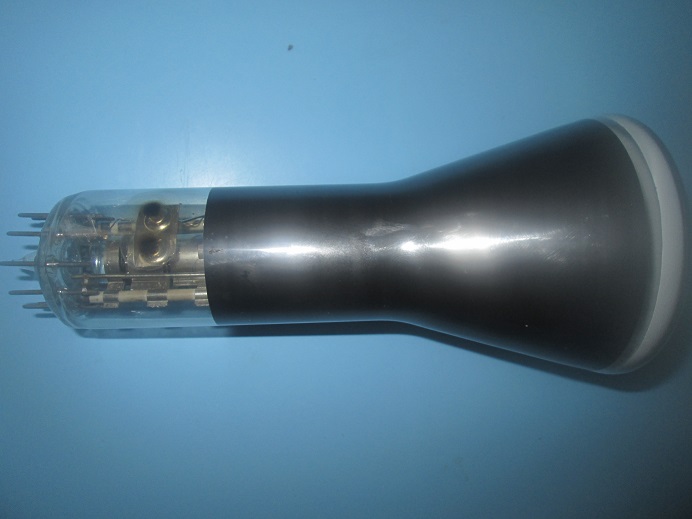

ještě posílám fotky. Ten systém uvnitř vypadá identicky s tou obrazovkou, kterou má Crifodo.Zítra zjistím odkud mohla pocházet.
