úprava PWM generátora.

Zpráva

kutilmil · #1 Příspěvek od **kutilmil** » 06 pro 2020, 13:10

mám tento PWM generátor: https://techfun.sk/produkt/ne555-pwm-ge ... gLk__D_BwE
Je mi jasné že je za korunu pade ale on aj kupodivu funguje ale PWM ide nastavit s odranýma ušama 50% až 100% Potreboval by som to skorej opačne to je 0% až 50%. Neupravoval to náhodou niekto? Ďakujem.

#2 Příspěvek od **jezevec** » 06 pro 2020, 13:40

Výstup invertuj tranzistorem.

#3 Příspěvek od **ok1hga** » 06 pro 2020, 15:25

. . . je tam něco špatně,
555ka musí jít od 1% do 99%.

#4 Příspěvek od **jezevec** » 06 pro 2020, 15:46

V běžném zapojení bez diod ne.

#5 Příspěvek od **ok1hga** » 06 pro 2020, 16:41

co je běžné zapojení bez diod ?
ať sem dá schéma co tam vlastně má.

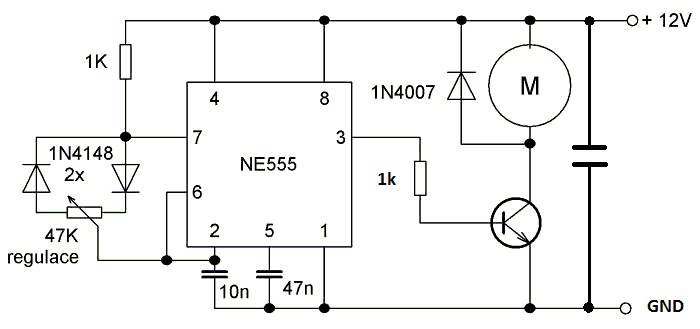

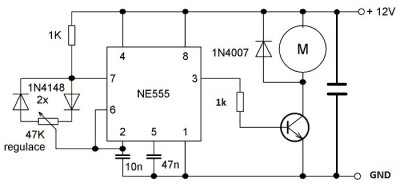

já stavěl mnohokrát tohle
je to jednoduché a funkční.

kutilmil · #6 Příspěvek od **kutilmil** » 06 pro 2020, 17:38

Dík jezevec. Aj som to tak urobil. Na výstup som dal tranzistor.

termit256 · #7 Příspěvek od **termit256** » 06 pro 2020, 19:19

Tvuj momentalni problem to asi neresi, ale ja pred casem koupil na pwm tohle https://www.ebay.com/itm/Signal-Generat ... 3695927787
Pekne vidis co tam vlastne posilas. Ale zatim jsem to nezkousel, problem jsem nakonec resil jinak.

kutilmil · #8 Příspěvek od **kutilmil** » 06 pro 2020, 20:47

dík termite. aj ja to mám ale len jeden. Tieto som kúpil na akože predvolby výkonu. o žiadnu presnosť sa nejedná. ale ako hovoril jezevec. pridal som tam tranzistor a dva chodia od 0-50 a dva od 50 do 100
