Tranzistor 2N2222 neustále sepnutý

Zpráva

Alex005 · #1 Příspěvek od **Alex005** » 23 led 2021, 17:36

Zdravím,

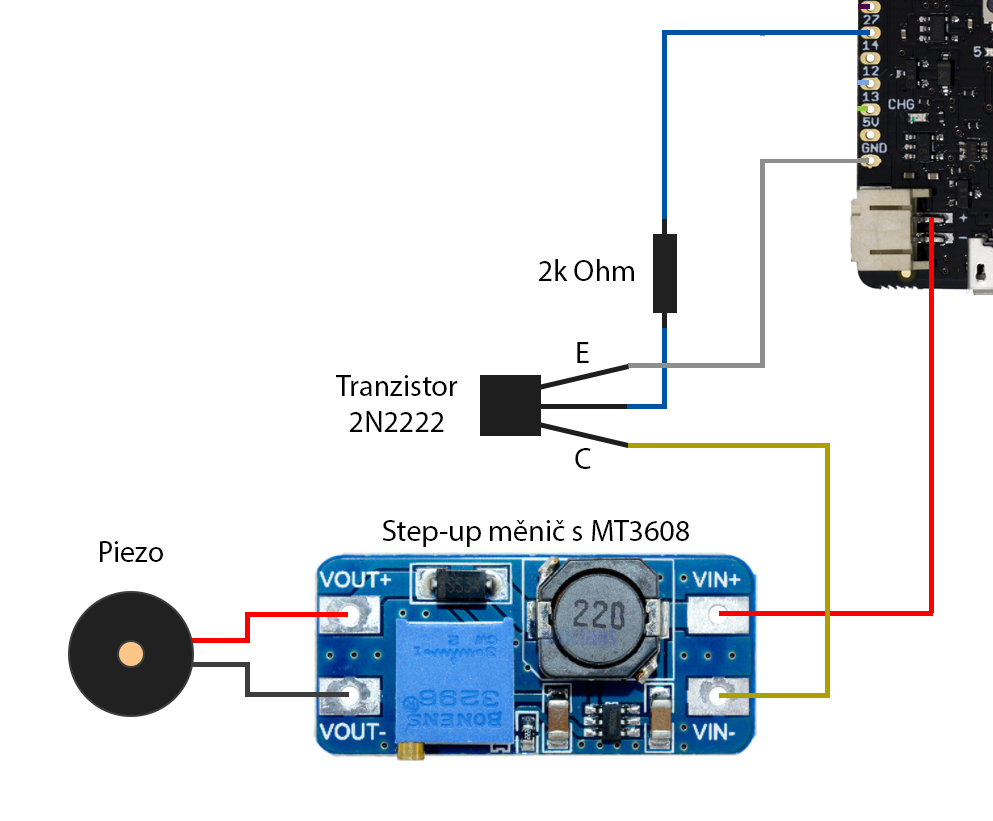

mohl by mi někdo poradit, proč mi piezo, připojené k modulu s měničem MT3608, pořád píská, i když je na bázi tranzistoru 2N2222 přivedená nula? Tranzistor spínám z Wemos Lolin32, pin 27. Zkoušel jsem dát modul s MT3608 před kolektor i za emitor.

Děkuji.

#2 Příspěvek od **jezevec** » 23 led 2021, 17:47

Protože logická nula není 0V ale v rozmezí asi 0 - 0,8V. Zvětši odpor do báze na 10k a mezi bázi a emitor přidej odpor 4k7.

#3 Příspěvek od **PavelFF** » 23 led 2021, 17:47

Pokud spojíš bázi s emitorem, a bude to pískat, tak je vadný tranzistor.

sinclair · #4 Příspěvek od **sinclair** » 23 led 2021, 17:52

Mám za to, že 2N2222 v plastu /PN2222/, má při pohledu na potisk kolektor vpravo.

Eleman · #5 Příspěvek od **Eleman** » 23 led 2021, 17:55

Sinclair má pravdu.

#6 Příspěvek od **PavelFF** » 23 led 2021, 17:59

Jestli z obrázku poznáte potisk, tak jste dobří.

Eleman · #7 Příspěvek od **Eleman** » 23 led 2021, 18:00

No bylo by dobré, kdyby Alex zkontroloval zapojení toho tranzistoru.

#8 Příspěvek od **PavelFF** » 23 led 2021, 18:05

Tak určitě.
Co by se ale stalo, kdyby byly prohozené C a E. Mám dojem, že by to pískat nemělo ani tak.

Alex005 · #9 Příspěvek od **Alex005** » 23 led 2021, 18:21

Děkuji za rady. Vyzkouším a uvidím.

Kvicala_r · #10 Příspěvek od **Kvicala_r** » 23 led 2021, 18:59

Mě trochu překvapuje, že to píská. Hodláš z toho dělat plašič? Nevím jak moc rychle bude ten modul reagovat na napájení. Myslím že v kHz rytmu ho nahazovat a vypínat nemusí fungovat úplně správně.
Asi by bylo technicky lepší jedním výstupem aktivovat ten měnič a druhým výstupem s tranzistorem pak rozmítat ten jeho výstup. Nejsem si však jistý zda ten modul měniče má společnou zem.

Alex005 · #11 Příspěvek od **Alex005** » 23 led 2021, 19:35

To je nějaké piezo s vnitřním generátorem. Na 3.3V to píská málo. Díky měniči to je na hranici únosnosti. Bude to sloužit jako signál startu.

monterjirka · #12 Příspěvek od **monterjirka** » 23 led 2021, 20:49

Co to je za divnej tranzistor?
Koukám na web GESu, mají u něj katalogové listy s různým zapojením vývodů :evil:

http://www.ges.cz/sheets/2/2n2222a.pdf

Alex005 · #13 Příspěvek od **Alex005** » 23 led 2021, 21:13

Ano, na netu je možné najít obrázky s prohozeným kolektorem a emitorem. Kupoval jsem je na TME a kontroloval podle datasheetu na jejich webu.

Alex005 · #14 Příspěvek od **Alex005** » 24 led 2021, 08:42

jezevec píše:Protože logická nula není 0V ale v rozmezí asi 0 - 0,8V. Zvětši odpor do báze na 10k a mezi bázi a emitor přidej odpor 4k7.

Tak piezo již nepíská při LOW, ale ani při HIGH signálu.

#15 Příspěvek od **jezevec** » 24 led 2021, 09:06

Nepsal jsi, jaké máš napájení, při 3V3 sniž ten odpor do báze na cca 3k.
