Oprava LED světla

Zpráva

Radimosso · #1 Příspěvek od **Radimosso** » 14 kvě 2021, 19:05

Zdar všem,
prosím o radu při pokusu o opravu LED stropního svítidla.
Po 3 letech svícení v koupelně (čili ne moc používané) odešlo.

Jednalo se o zázrak s funkcí přepínání chromatičnosti světla při rychlém zap a vyp vypínače a apak si to pamatovalo jak má svítit....

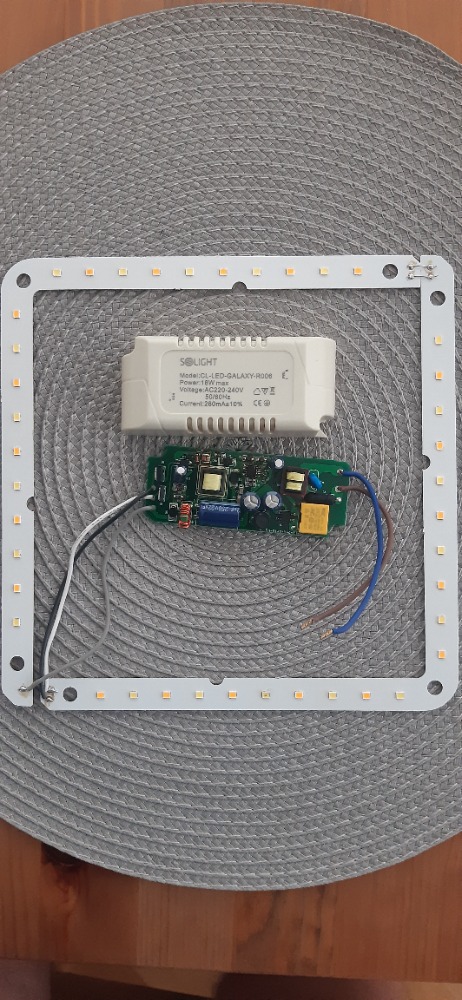

Obsahuje 20 a 20 LED v serii zapojených dvou druhů barev ...
čili jak chápu svítily buď studené nebo teplé nebo mix ...

Jen nechápu jak si vyložit výkon zdroje 18W a konst. proud 280mA ...
Když bude svítit jen jedna barva tak jo ,ale při mixu pustí do každé větve jen poloviční proud ,aby to ve výsledku stále bralo jen 18W?

Ale to je jen teorie, prakticky bych to rád zprovoznil na jakoukoliv barvu natvrdo.... Zdroj je mrtev, není na něm viditelné poškození a na každé větvi je jedna proražení LED od každé barvy ... Zdroj konst proudu 300mA bych koupil z Hadexu ale nevím který :

Zdroj-LED driver 15-18W, 230V/43-64V/300mA

Zdroj-LED driver 18-24W, 230V/54-86V/300mA

Horší to bude s výměnou LED ... nevím typ a hlavně je to tak na horký vzduch , pájkou si neškrtnu.... takže mě napadá barbarské řešení škrábnout do desky a LED přemostit... 19 nebo 20 LED přece nebude rozdíl....

Akorát si nejsem jist , jestli neublížím zdroji pokud to dám jen na jednu barevnou větev nebo na obě najednou ....
Neboli orig zdroj má 3 vývody a ten eventuelní nový jen 2...

Jak to vlastně funguje ? dík za rady

bdn · #2 Příspěvek od **bdn** » 14 kvě 2021, 21:20

Na tvém místě bych udělal průzkum obchodů s osvětlením ve tvém okolí a koupil do koupelny nový kus.
Jak mi vysvětloval jeden profi opravář praček, po určité době provozu, už se pračka neoplatí opravovat, poněvadž odejde jiný díl na jiném místě.

#3 Příspěvek od **teufel** » 14 kvě 2021, 21:23

Ty LED vypadají na SMD velikosti 2835. Vyměnit se dají (i na hliníkovém spoji). Nejdřív je potřeba na některé zdravé LED změřit její napětí - v pouzdru bývá 1, 2, 3 nebo šest čipů LED, napětí je pak přibližně 3, 6, 9 nebo 18 V. Při malém proudu prosvítají luminoforem a jdou i spočítat. Objednat příslušné LED. Vadnou LED rozbít štípačkami, aby na PCB zůstaly jen kovové plošky, ty jdou snadnou odstranit páječkou. Na pájecí plošky nanést trochu olovnatého cínu a měděným knotem odsát. Zatím to bylo jednoduché, teď ale půjde do tuhého. Na větší plošku (katoda) nanést trochu cínu, na něj položit LED a ze strany nahřát plošný spoj a LED opatrně přitlačit - pozor, plast pouzdra teplem měkne. Pokud se to povede, tenký cín (0,5 mm) přiložit ze strany k anodě a opatrně zahřát. Cín zavzlíná pod plošku anody a vytvoří spoj. Jde to blbě a než se to naučíš, zcela jistě několik LED zničíš, ale jde to.
Já k opravám používám trafopáječku se smyčkou z drátu 1,5mm2 na odstranění zbytků a pocínování, na pájení nám smyčku z drátu o průměru 0,7 mm. Na pájení je nejlepší olovnatý cín. Zkoušel jsem i Sn52Bi48, má nižší teplotu tavení, ale olovnatým cínem se pájí líp.
Jednodušší varianta je nahradit vadnou LED zkratem.
Zdroj vybereš podle napětí celého řetězce LED, tak aby bylo v rozsahu napětí zdroje. Proud zdroje je podle LED, LED s větším napětím snesou menší proud. Tady jsou asi 1W LED, takže asi 300 mA pro 3V LED, 150 mA pro 6V LED a 100 mA pro 9V LED, resp. 50-60 mA pro 18V LED. Zapojíš pak jen jednu řadu LED, druhou nemusíš ani opravovat. Když opravíš obě, můžeš je zapojit paralelně, LED pak vydrží déle, protože bude na každé menší příkon.

Radimosso · #4 Příspěvek od **Radimosso** » 14 kvě 2021, 21:34

bdn píše:Na tvém místě bych udělal průzkum obchodů s osvětlením ve tvém okolí a koupil do koupelny nový kus.
Jak mi vysvětloval jeden profi opravář praček, po určité době provozu, už se pračka neoplatí opravovat, poněvadž odejde jiný díl na jiném místě.

Tak je to jenom svítidlo.... mimo zdroje a LED už není nic k pokažení

Hlavně nejde sehnat to stejné a ladí mi to i ke světli na WC, které zatím jede...

#5 Příspěvek od **rnbw** » 14 kvě 2021, 21:43

Najjednoduchsia vymena LED je nahriat to zospodu teplovzdusnou pistolou. Pistol polozit, nech fuka smerom hore, LED pas do nejakeho drziaku.
Menil som takto vsetky LED v edge podsvieteni LCD panelu. Pas som postupne posuval nad pistolou a LED jednoducho vymienal pinzetou. Neznicil som ani jednu.

#6 Příspěvek od **teufel** » 14 kvě 2021, 21:58

rnbw: Dík za tip, příště vyzkouším :-)

alj · #7 Příspěvek od **alj** » 17 kvě 2021, 08:32

Nedávno jsem podobnou lampu našel u popelnice. Má dvě větvě teplých a studených led po 36 kusech. Svítidlo nefungovalo. Po rozborce jsem zjistill, že jedna led je spálená. Tak jsem ji pouze přemostil. Dreiver je dvojitý a každá polovina dává 210mA a napětí přes 108V. Při prvním zapnutí dává proud první polovina a svítí jen studené led, při druhém dává proud druhá polovina a svítí teplé led. Teprve při třetím zapnutí dávají proud obě poloviny a svítí všechny teplé i studené led.

Radimosso · #8 Příspěvek od **Radimosso** » 17 kvě 2021, 08:39

u toho mého dedukuju , že když je napsáno max 18W a proud 0,28A tak napětí dá max 64V..... akorát když tam dám ten jednoduchý zdroj s 300mA tak asi raději na obě větve najednou a trochu proměřit, než na jednu větev , tak by to nemusela vydržet....

#9 Příspěvek od **rnbw** » 17 kvě 2021, 08:46

Ten povodny zdroj je urcite vadny? Nie su len prerusene obe LED vetvy?

Radimosso · #10 Příspěvek od **Radimosso** » 22 kvě 2021, 11:49

Fakt že jo... přemostil jsem obě LED a jede to

počítal jsem, že něco prdlo ve zdroji a vyšší napětí rozstřelilo LED.... to že prdnou dvě LEDky ve dvou větvích najednou, je mi záhada, ale je to tak...
