Ten CONION se s odporem do báze 39k pravděpodobně nepodaří rozkmitat, reálnější hodnota je tak 15k.

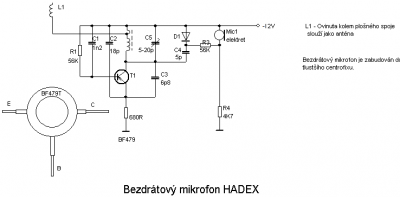

Hadex má PNP tranzistor opačně pólovaný, to taky moc fungovat nebude.
FM. vysílač
Moderátor: Moderátoři
-
Artaban001
- Příspěvky: 10090
- Registrován: 01 dub 2004, 00:00
- Bydliště: Pendrov
Ja som sa hral ešte s KC509, KC507 podľa zapojenia z časopisu Rodina. Nevedel som sa však dostať nad cca 97MHz.
Potom som našiel k tomu tranzistoru v nejakých školských tabuľkách závislosti fT na Uce a Ic. A z toho vypadlo, že pri Uce=8V a dosť veľkom Ic je fT až 300MHz. Na tranzistore sa pri tomto pracovnom nastavení nedal udržať prst. Musel som mu dať chladič. Ale radšej som s tým pracovným nastavením veľmi neexperimentoval.
Ešte predtým som však zbastlil... konvertor... Mali sme v paneláku spoločný rozvod TV a v ňom nejaké programy v káblovom pásme. Na našom starom televízore sa však káblovkové pásmo nedalo naladiť. Vymyslel som si, že ak tie káblovkové programy zmiešam s asi 400MHz, tak sa posunú do UHF pásma. Cez 100MHz som sa s KC507 vtedy nevedel dostať, tak som sa rozhodol vyrobiť vyššie harmonické z 50MHz. Naladil som rezonančný obvod na nejakú FM frekvenciu a matematicky dopočítal potrebnú paralelnú kapacitu, aby sa frekvencia zmenila na 50MHz. Namiesto antény som zapojil asi nejaký odpor a za ním o zem antiparalelne dve diódy GA??? ako limitér, čím vznikli vyššie harmonické. Nejaké som naladil až niekde na 800MHz v UHF pásme. To som cez asi 50Ω odpory spojil so signálom z kablovky a na starom elektrónkovom ČB Videotone som na UHF ladil káblovkové programy.
Zmiešavanie prebiehalo priamo na nelinearitách v tuneri TV. Na farebnom Tesla Color 424 to však takto nefungovalo. Bolo by potrebné zbastliť aj externý zmiešavač. Keďže som nemal doma potrebné vybavenie, len starý multimeter, tak som sa na to radšej vykašľal. Nemal som dosť skúsenosti, vedomostí a nechcel som naslepo riskovať, že budem niekomu niečo rušiť.
Potom som našiel k tomu tranzistoru v nejakých školských tabuľkách závislosti fT na Uce a Ic. A z toho vypadlo, že pri Uce=8V a dosť veľkom Ic je fT až 300MHz. Na tranzistore sa pri tomto pracovnom nastavení nedal udržať prst. Musel som mu dať chladič. Ale radšej som s tým pracovným nastavením veľmi neexperimentoval.
Ešte predtým som však zbastlil... konvertor... Mali sme v paneláku spoločný rozvod TV a v ňom nejaké programy v káblovom pásme. Na našom starom televízore sa však káblovkové pásmo nedalo naladiť. Vymyslel som si, že ak tie káblovkové programy zmiešam s asi 400MHz, tak sa posunú do UHF pásma. Cez 100MHz som sa s KC507 vtedy nevedel dostať, tak som sa rozhodol vyrobiť vyššie harmonické z 50MHz. Naladil som rezonančný obvod na nejakú FM frekvenciu a matematicky dopočítal potrebnú paralelnú kapacitu, aby sa frekvencia zmenila na 50MHz. Namiesto antény som zapojil asi nejaký odpor a za ním o zem antiparalelne dve diódy GA??? ako limitér, čím vznikli vyššie harmonické. Nejaké som naladil až niekde na 800MHz v UHF pásme. To som cez asi 50Ω odpory spojil so signálom z kablovky a na starom elektrónkovom ČB Videotone som na UHF ladil káblovkové programy.
Zmiešavanie prebiehalo priamo na nelinearitách v tuneri TV. Na farebnom Tesla Color 424 to však takto nefungovalo. Bolo by potrebné zbastliť aj externý zmiešavač. Keďže som nemal doma potrebné vybavenie, len starý multimeter, tak som sa na to radšej vykašľal. Nemal som dosť skúsenosti, vedomostí a nechcel som naslepo riskovať, že budem niekomu niečo rušiť.-
