Je to nejaké divné, máš k tým súčiastkám footprinty? Daj obr otvorenej knižnice pri výbere napr.rezistora.
Mám tu otvorený nejaký projekt, po validate keď nie sú chyby tak to len prebehne a dám update pcb document tak mám upozornenie na component links a potom engineering change order, tam potvrdím execute changes a komponenty to do pcb nasype.
Urob printscreeny po jednotlivých krokoch, možno je len blbo nastavená knižnica.
Altium
Moderátor: Moderátoři
Jo aha, execute changes... já to nezmačkl...
https://ibb.co/cyhhyXm
No... výsledkem je toto - https://ibb.co/vD4Gx2M - ty "footprints", o kterých mluvíš, to jsou ty obrysy? Jak pod to "nakreslím měď" a co mám dělat, když mám IO, jehož "schematická značka " je stažená z wehu výrobce? https://ibb.co/8YHH70D Tam footprint chybí?
PS: ten autorouter doporučuješ? Počítám, že červený jsou zezhora, červený zespod... https://ibb.co/rwghZwS
https://ibb.co/cyhhyXm
No... výsledkem je toto - https://ibb.co/vD4Gx2M - ty "footprints", o kterých mluvíš, to jsou ty obrysy? Jak pod to "nakreslím měď" a co mám dělat, když mám IO, jehož "schematická značka " je stažená z wehu výrobce? https://ibb.co/8YHH70D Tam footprint chybí?
PS: ten autorouter doporučuješ? Počítám, že červený jsou zezhora, červený zespod... https://ibb.co/rwghZwS
Neviem aké máš skúsenosti s týmto typom cad systémov, ale altium je relatívne komplexný a i ten základ ako je nakreslenie značky, púzdra, spojenie do komponenty, tvorba schémy, doska a výstupy tu sú zložitejšie ako napr v KiCadu alebo eaglu. Zváž to, dokiaľ je čas
"Kresliť meď" (Route) môžeš klikom na interactive routing, myšou.
Obecne je ale vhodné definovať dosku - rozmery, nakreslíš si napr.vo vrstve top assembly cez draw line obrys, celý ho označíš a dáš select board outline from selected object, je to asi najjednoduchšie. Vrstvy prepínaš + a -. Potom prídeš na to že sa Ti nepáčia čiary 10mil a chceš aspoň 20 - musíš si to všetko definovať v Design rules.
Knižnice, no altium obsahuje nejakú správu, kde sa dá vytvárať komponenta,ja to nepoužívam. Riešim to databázou. Máme produkčnú tú spravuje správca, o to sa ja nestarám. Na menšie alebo rýchle veci používam svoju. Je dobré stiahnúť niekde základné footprinty, značky si vytvoríš. Hodne používam 3d modely. I odpory mám ako true 3D s texturou. Pri exporte dosky do 3D je to potom veľmi detailné a napríklad keď vytvorím z dosiek celý modul a z neho rozvádzač tak mám k dispozícii celú hierarchiu od komponenty až po veľký výrobok. Viem že altium umožňuje aj optimalizácie, simulácie, niekde tam bol aj vhdl editor ale to len na okraj.
Zapni si nejakú nalieváreň na YT, je tam toho mraky. Až Ti nepôjde niečo konkrétne poradím, ale školiť ťa základy nebudem.
Na záver: Na Autorouter zabudni, to je cesta do pekiel.
"Kresliť meď" (Route) môžeš klikom na interactive routing, myšou.
Obecne je ale vhodné definovať dosku - rozmery, nakreslíš si napr.vo vrstve top assembly cez draw line obrys, celý ho označíš a dáš select board outline from selected object, je to asi najjednoduchšie. Vrstvy prepínaš + a -. Potom prídeš na to že sa Ti nepáčia čiary 10mil a chceš aspoň 20 - musíš si to všetko definovať v Design rules.
Knižnice, no altium obsahuje nejakú správu, kde sa dá vytvárať komponenta,ja to nepoužívam. Riešim to databázou. Máme produkčnú tú spravuje správca, o to sa ja nestarám. Na menšie alebo rýchle veci používam svoju. Je dobré stiahnúť niekde základné footprinty, značky si vytvoríš. Hodne používam 3d modely. I odpory mám ako true 3D s texturou. Pri exporte dosky do 3D je to potom veľmi detailné a napríklad keď vytvorím z dosiek celý modul a z neho rozvádzač tak mám k dispozícii celú hierarchiu od komponenty až po veľký výrobok. Viem že altium umožňuje aj optimalizácie, simulácie, niekde tam bol aj vhdl editor ale to len na okraj.
Zapni si nejakú nalieváreň na YT, je tam toho mraky. Až Ti nepôjde niečo konkrétne poradím, ale školiť ťa základy nebudem.
Na záver: Na Autorouter zabudni, to je cesta do pekiel.
- Přílohy
-

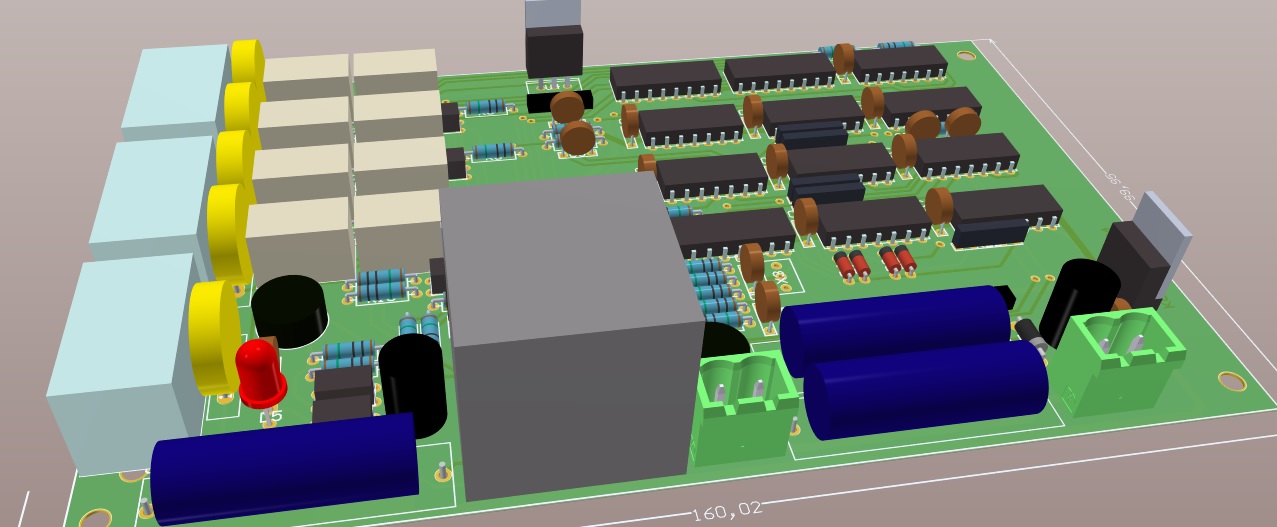

- príklad dosky v 3D
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Ono to chce ručně umístit důležitý součástky, natahat ručně důležitý spoje, jako třeba napájení, a na ten zbytek se dá autorouter pustit. On ale často i tak provádí hrozný věci...
Já už ho dlouho nepoužil a do Altia jsem nešel. Nemá pro mě smysl.
Já už ho dlouho nepoužil a do Altia jsem nešel. Nemá pro mě smysl.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Neviem aké máš skúsenosti s týmto typom cad systémov, ale altium je relatívne komplexný a i ten základ ako je nakreslenie značky, púzdra, spojenie do komponenty, tvorba schémy, doska a výstupy tu sú zložitejšie ako napr v KiCadu alebo eaglu. Zváž to, dokiaľ je čas Laughing
Spíš je podle mě problém, že nevím, jak k těm ZE STRÁNEK VÝROBCE staženým schematickým značkám přilepit ten "footprint".
Takže footprint je to, co vidím při návrhu PCB?
Děkuji...
V altiu bola nejaká východzia knižnica IPCstandard alebo tak nejak. Schodnejšia cesta pre teba bude jej edit. A čo sa týka autoroutera, než nastavíš aby ti nerozhadzoval spoje vyšších tried tak to naťaháš ručne. Nemusíš to potom po autorouteri kontrolovať. Nauč sa základy dosiek ručne, tam Ti autorouter aj tak nepomôže. Je dobré najsť si niekde nejakú dosku, napr z PC a podumať prečo je kreslená tak ako je, prečo sú zeme široké, prečo sú tam sľučky a tak.
EDIT k tej knižnici, to IPC standard si normálne otvor v altiu a buď si uprav najakú nepodstatnú komponentu (značku i púzdro) alebo vytvor značku, púzdro (cez add) a niekde v menu najdeš lbr composer alebo editor a v ňom to spojíš na komponentu, ale to nepoznám, naposledy som to robil niekde v AD15. Google poradí viac.
EDIT k tej knižnici, to IPC standard si normálne otvor v altiu a buď si uprav najakú nepodstatnú komponentu (značku i púzdro) alebo vytvor značku, púzdro (cez add) a niekde v menu najdeš lbr composer alebo editor a v ňom to spojíš na komponentu, ale to nepoznám, naposledy som to robil niekde v AD15. Google poradí viac.
Naposledy upravil(a) mihal dne 08 črc 2022, 14:53, celkem upraveno 1 x.
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
@samosebou: No někteří lidi špatně čtou jisté kontrasty barev. Když už, tak v kombinaci s bold. A červená není zvrchu i zespodu.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
A navíc, dá se nějak nastacit routování "jen v jedné vrstvě"?
https://ibb.co/FBrPmgk https://ibb.co/PzNnDJ6
https://ibb.co/FBrPmgk https://ibb.co/PzNnDJ6
No jednoducho, budeš ťahať spoje len v jednej vrstve, ručne. Autorouter nie je pre teba vhodný nástroj. Pre jednostranné dosky je to už vôbec nevhodné. V Altiu si v setupe autorouteru vyberáš vhodnú stratégiu a oblbnúť by to asi šlo definovaním len jedného layeru v stack layer manageri. Ale je to blbosť.
