#16 Příspěvek od **rnbw** » 06 srp 2023, 11:29

Poznas aj bez znacky, ze je to Panasonic? Poznas. Rovnako to pozna kazdy, kto ich mal niekedy v ruke.

Kvicala_r · #17 Příspěvek od **Kvicala_r** » 06 srp 2023, 13:11

PotPalo píše:A ako asi za pár rokov zistíš, ktorá značka kondenzátora ti to v prístroji vytiekla, keď to značku nemá?

U rozumného výrobce dle označení serie, pouzdra a parametrů, co na potisku jsou. Pokud to dohledat nelze, nebyl to výrobce který stál za řeč...

Otkundes · #18 Příspěvek od **Otkundes** » 06 srp 2023, 19:55

Ellyty jsou především chemické systémy, s omezenou životností. Jejich kvalita a trvanlivost je dána především chemickou čistotou vstupních materiálů. K čemu za pár let chcete zjišťovat, čí ellyt v zařízení selhal? Vždyť za pár let ten výrobce stejně provede nějaké technologické změny ve výrobě, inovace, atd. Za pár let, tedy jeho součástky můžou mít úplně jinou kvalitu.

Dodatečně ještě doplním:
Velkým problémem u běžných ellytů, je též i zajištění dlouhodobé hermetičnosti a chemické netečnosti těsnícího materiálu, vůči vnitřnímu chemickému prostředí, zejména u produkce, určené pro běžné spotřební zboží.

rvx73 · #19 Příspěvek od **rvx73** » 06 srp 2023, 22:13

bůh ví, jestli za pár let vůbec ještě nějaké kondíky budou ke koupi ... o tranzistorech nemluvě

#20 Příspěvek od **Cust** » 07 srp 2023, 01:00

rvx73 píše:bůh ví, jestli za pár let vůbec ještě nějaké kondíky budou ke koupi ... o tranzistorech nemluvě

no, po letech se to konečně zlepšuje...

#21 Příspěvek od **Sendyx** » 07 srp 2023, 10:42

Poslední dobou mám pravidelně opravy HiFi krámů z éry 70-90. let po několika měničích kondenzátorů a leštičích předních panelů. Mnohé velké elyty noname podezřelé produkce po nějaké době prostě tečou - asi kombinace přetlaku vlivem blbého zformování a netěsná pouzdra. Takové ty fialové kondy z Aukra průměr 10 a 12,5mm měním okamžitě, dobrá třetina má prasklý ten plast vespod, co se tváří jako guma. Ano, to jsou ty, co jim při montáži těsně na PCB uhnívají nožky, protože tečou a pocínované železo... ZdeněkHQ s nima taky zápasil, RIP.

wishmasterX · #22 Příspěvek od **wishmasterX** » 11 srp 2023, 17:09

Tak se vrátím k tématu ...

Dorazil elektrolyt Nippon Chemicon z Mouseru, 8200uF / 80V.

Při zapnutí " ve špičce " tam je 64V, pokud jsou nové součástky poddimenzované, jako ten Rubycon na 63V, ten výbuch se dá myslím snadněji vysvětlit ...

Kondenzátor nehřeje, po chvilce tam je cca 61V ...

Problém je však s pravým kanálem, po chvilce byl ihned horký chladič koncových tranzistorů, vypnul jsem to, zkusil jsem, co naměřím na svorkách pro nastavení klidového proudu / mV rozsah / a na rozsahu 200mV neměřitelná vyšší hodnota, na druhém kanálu, který je OK je cca 6mV ...

Trimr pro nastavení bias není přerušený ...

S tímhle problémem se setkal někdo na zahraničním fóru, problém vyřešila výměna elektrolytů na desce, jsou tam jen 4 a ty jsem dal nové ...
Včetně toho, jako hodnotu nastavit, protože ten originál servisák se o tom nikde nezmiňuje, ale mělo by tam být cca 20-25mV.
Já mám od toho jen schéma.

Nevím, čeho se "chytnout" , nerad bych zničil ty původní koncové tranzistory Toshiba ...¨

#23 Příspěvek od **Sendyx** » 15 srp 2023, 08:07

Pokud tam je tak šíleně velký klidový proud, NIKDY se to nezapíná natvrdo, ale s proudovým omezením, nebo na velmi snížené napájecí napětí a hledá se problém.

wishmasterX · #24 Příspěvek od **wishmasterX** » 20 říj 2023, 17:42

Dostal jsem teprve teď zpátky k tomu zesilovači ...

Koncové stupně jsou samostatné moduly, které jsou na paticích, takže jsem je zkusil zaměnit mezi sebou a klidový proud rapidně naroste vždy na "pravém" kanálu, takže koncové tranzistory a vše na těch modulech ba mělo být v pořádku ...

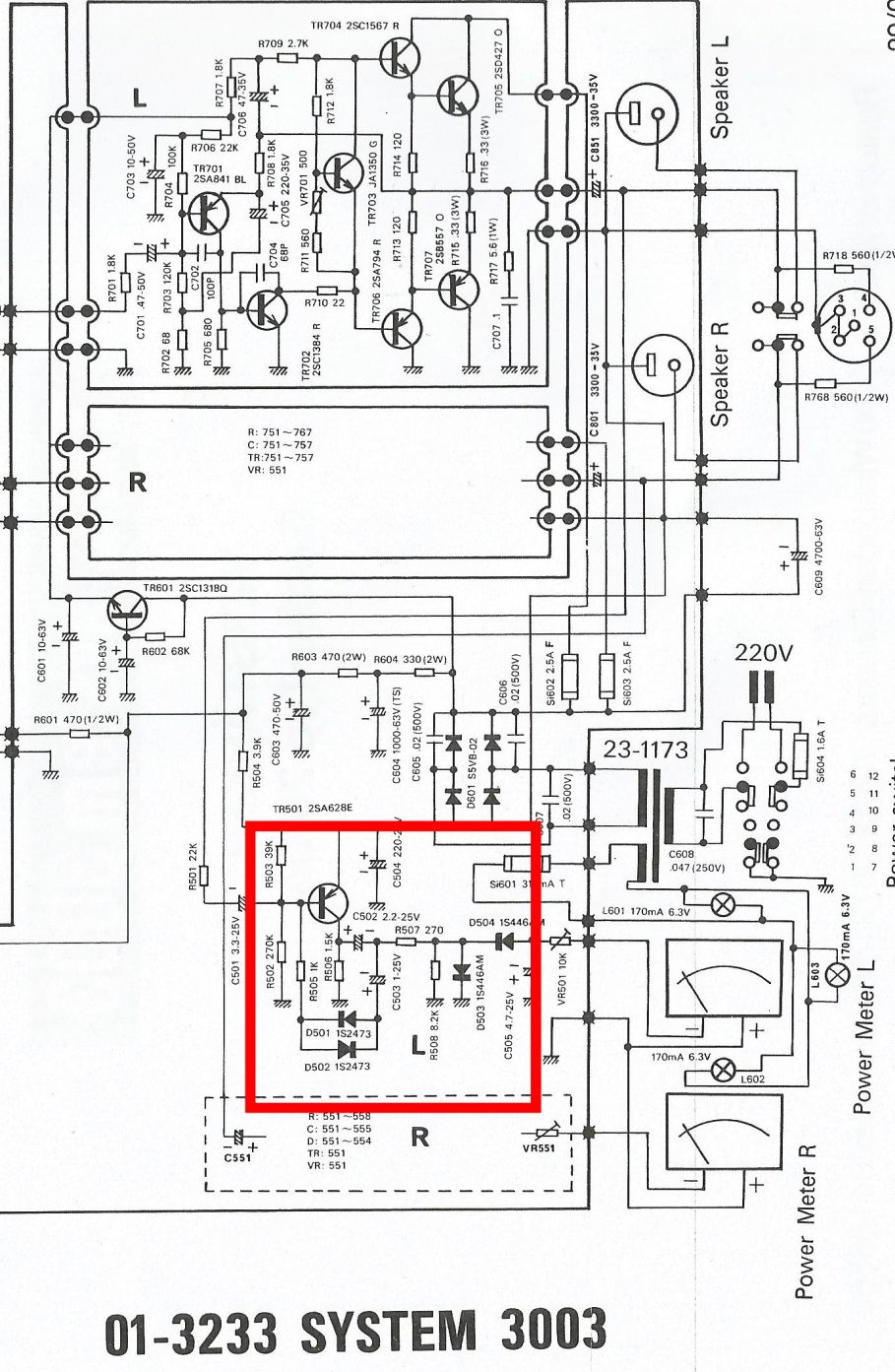

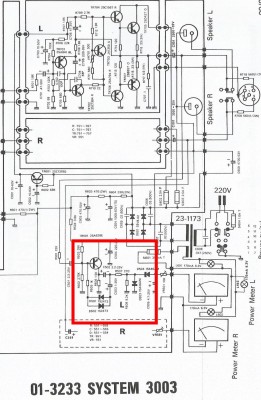

Mám jen schéma, servisák nikde, měl bych se zaměřit na část zdroje, kterou jsem označil na schématu ?

Eektrolyty bych asi vyloučil, ty jsou všechny nové ...

Celeron · #25 Příspěvek od **Celeron** » 20 říj 2023, 18:13

wishmasterX píše: měl bych se zaměřit na část zdroje, kterou jsem označil na schématu ?

To není součást zdroje ale nějaká vopičárna pro měřák úrovně výstupního signálu. To nemůže mít vliv na klidovej proud zesilovače. Pokud se závada nestěhuje s deskou konce, tak pořádně proměř zapojení šáska kolem konektoru modulu, kontakty konektoru a vše okolo. Nejlíp si do schematu rovnou maluj, co za cesty jsi proměřil.

wishmasterX · #26 Příspěvek od **wishmasterX** » 20 říj 2023, 19:51

Zkontroloval jsem ty patice, nic není vytržené z DPS, nevypadá to na žádný studeňák, napájení je společné a jestli se nepletu, tak kromě těch výstupních kapacit je celý zesilovač na těch modulech ... Původní kapacity byly 3300uF/35V, dal jsem tam stejnou hodnotu, jen na 50V ...

Celeron · #27 Příspěvek od **Celeron** » 21 říj 2023, 16:30

A nekmitá ti to někde vysoko? Ale to by aspoň trochu ukázal měřák na výstupu.
Ty měněný elyty jsou SnapIn s plochejma páskama do plošáku a nebo plecháče v držáku na šásku a připájenejma drátama? Jsou ty případný plecháče odizolovaný od kostry? Mě jeden zesík kvůli proříznutí smršťovačky držákem na TE925 4G7/63V na jednom kanálu podle osciloskopu zakmitával.

wishmasterX · #28 Příspěvek od **wishmasterX** » 21 říj 2023, 17:29

Já jsem asi fakt neměl svůj den, ale chyba je opravdu na tom modulu koncového zesilovače, omlouvám se ...

Hledal jsem nějaký datasheet k tomu tranzistoru, který je připevněný sponou k chladiči, Motorola JA1350G, žádný jsem ale nenašel, ten jednoduchý analyzátor TC-1 mi ukazuje Bipolár, NPN a že mezi emitorem a kolektorem je dioda ... (?)

Podle nějaké tabulky, co jsem našel, by náhrada za JA1350 měl být:

JA1350 JA1350B JA1350W ⇒ 2SC2240 BC184 BC414

Zkusil jsem porovnávat ostatní tranzistory, co jsou na deskách koncového stupně, které jsem zkusil přes TC-1 "měřit" přes hroty, zapájené do desky a žádné velké odlišnosti jsem nenašel ( hFe,Ube,Ic...)

Akorát ten JA1350G se mi nepodařilo v zapájeném stavu nějak otestovat ...

PS: Mám k dispozici jen dva slušné multimetry a ten TC-1 tester ...
