Snímač proudu?

[Olchor]

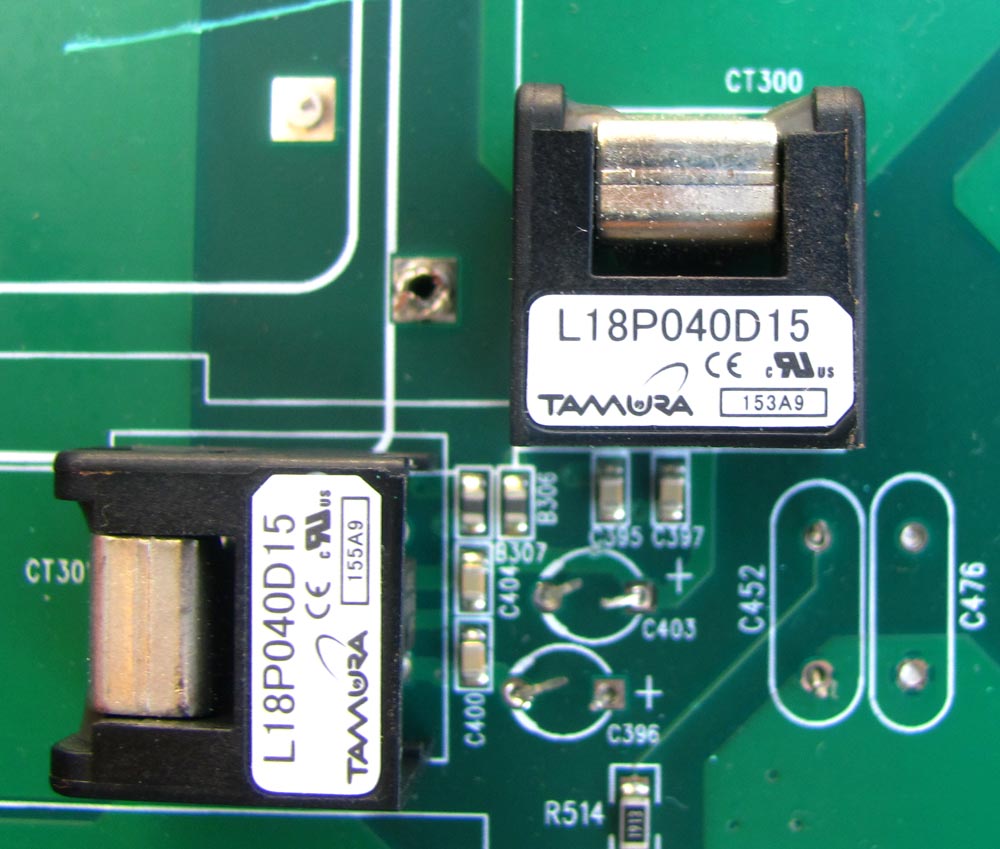

Kuchám tady desku výkonového měniče z SD, jsou na ní tyhle součástky.
Tipuju na hall snímač proudu, ale nedaří se mi nic doledat.
Do desky to jde 2 vývody silové smyčky a 4 pin elektronika.
Nějaké info? Dík.

[rnbw]

Co si hladal, ked si nenasiel toto?:
https://www.tamuracorp.com/clientupload ... XXXD15.pdf

[Olchor]

Díky. holt neumim hledat. Z toho DS mi není jasné - napáječka +-15V, výstup taky může být +-, tedy umí to i střídavinu, nebo jen DC?

[PavelFF]

Umí to i střídavinu. Jednak je tam graf frekvenční závislosti, jednak je tam výstupní charakteristika a jednak se tím hlavičce chlubí.

P.S. Druhak a třeťak se neříká.

[rnbw]

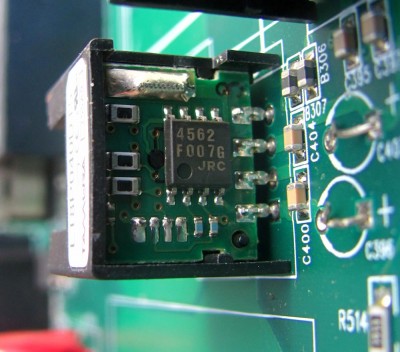

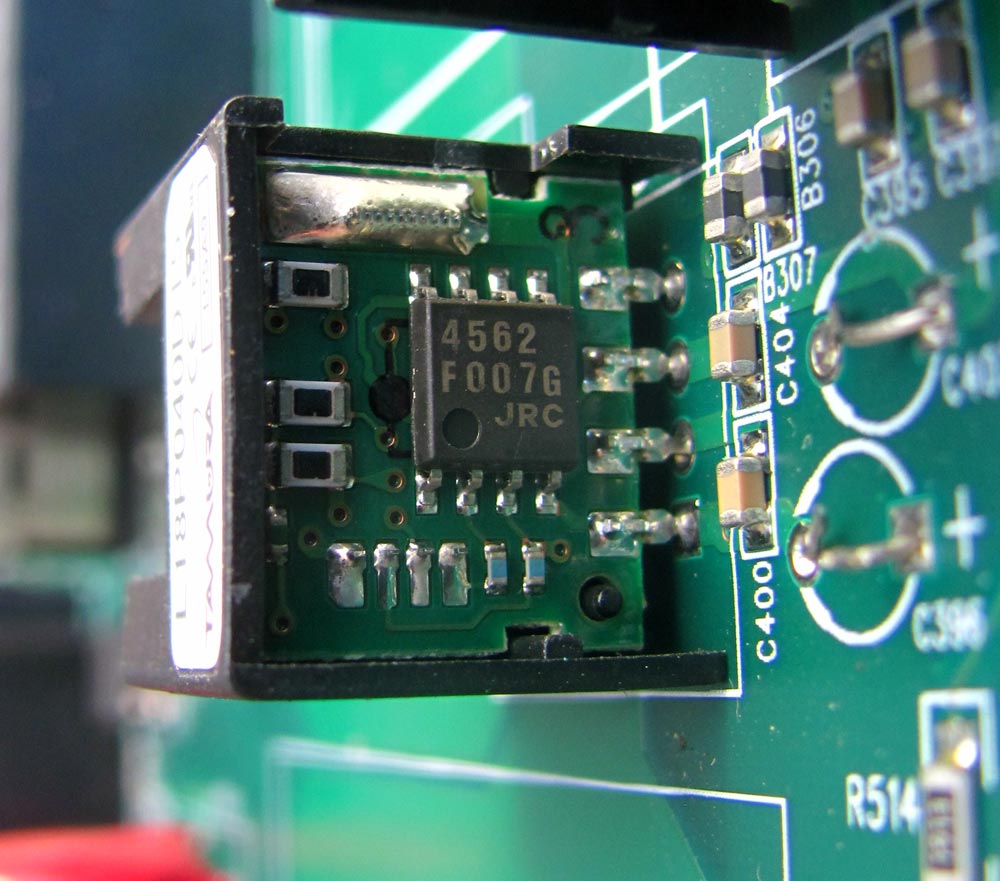

Podla fotky tam je operak NJM4562.

[Olchor]

@PFF - široký frekvenční rozsah ani frekvenční charakteristika nic neříká o tom, že výstup může jít i do minusu. Pro zpracování pulzního DC taky potřebuješ široký f. rozsah. Čekal bych údaj - výstupní napětí +-4V.

[rnbw]

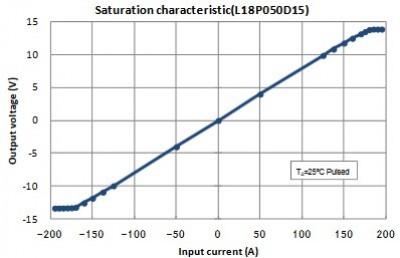

Vedla frekvencnej charakteristiky je druhy graf, kde je vystupne napatie aj zaporne. Tie 4V to ma pri menovitom prude.

[PavelFF]

Mají tam graf Output voltage, který je 4Q.

[GeorgeB]

Já za tento dotaz děkuji. Aspoň jsem získal inspiraci na zajímavou součástku pro měření proudu. Objednat se to dá,tak v budoucnu vyzkouším.

[Olchor]

OK, toho grafu jsem si nevšiml.

[Olchor]

@George - máš SZ.
