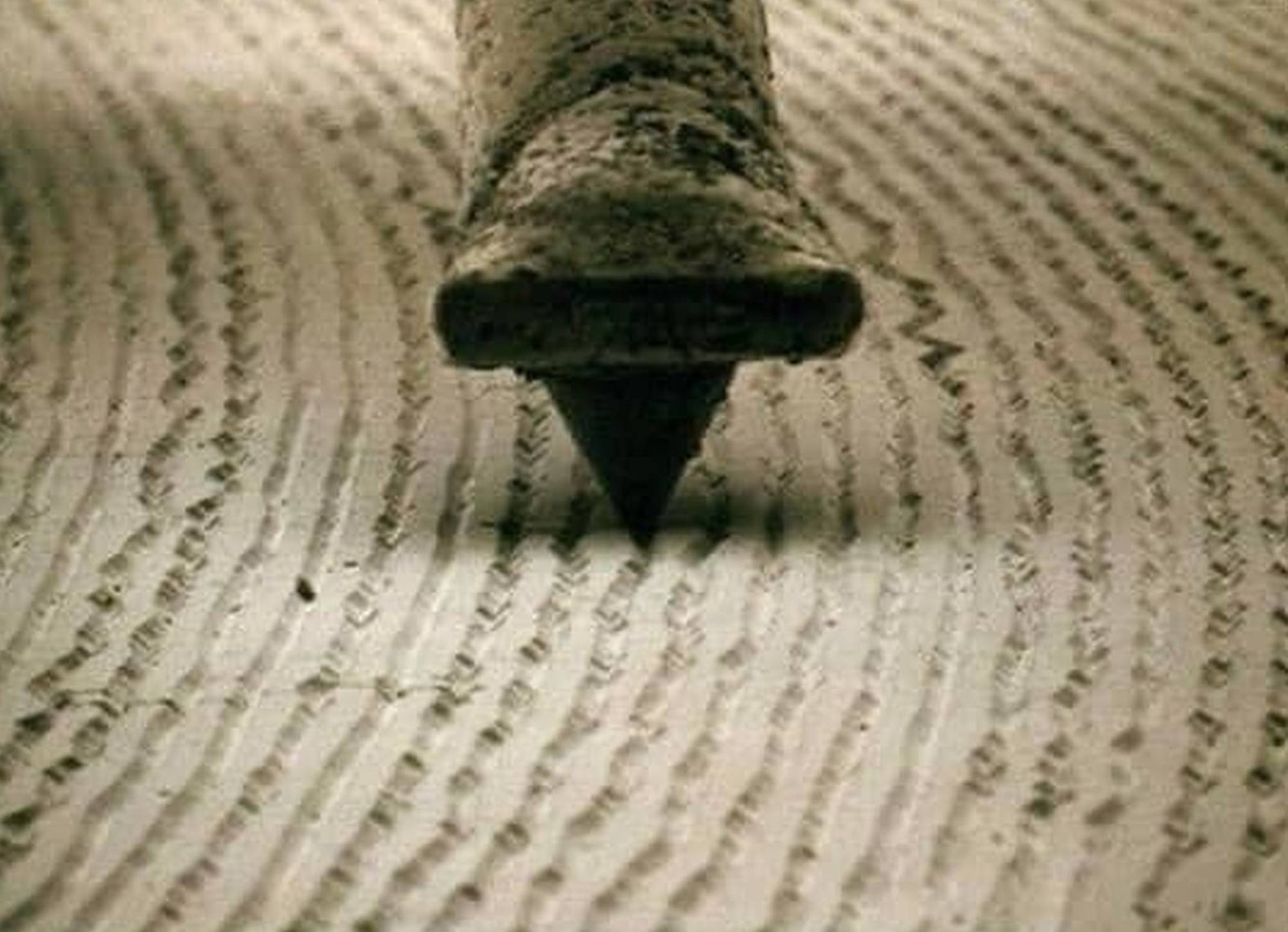

Milan121 píše:Na obrázku "jehla v drážce" se mně nezdá velikost zvětšení drážky oproti poloměru (zakřivení) drážky. Neměla by být drážka více přímější?
Asi neměla. Kdyš si něco hodně přiblížíš teleobjektivem, tak se obraz hloubkově "splácne".

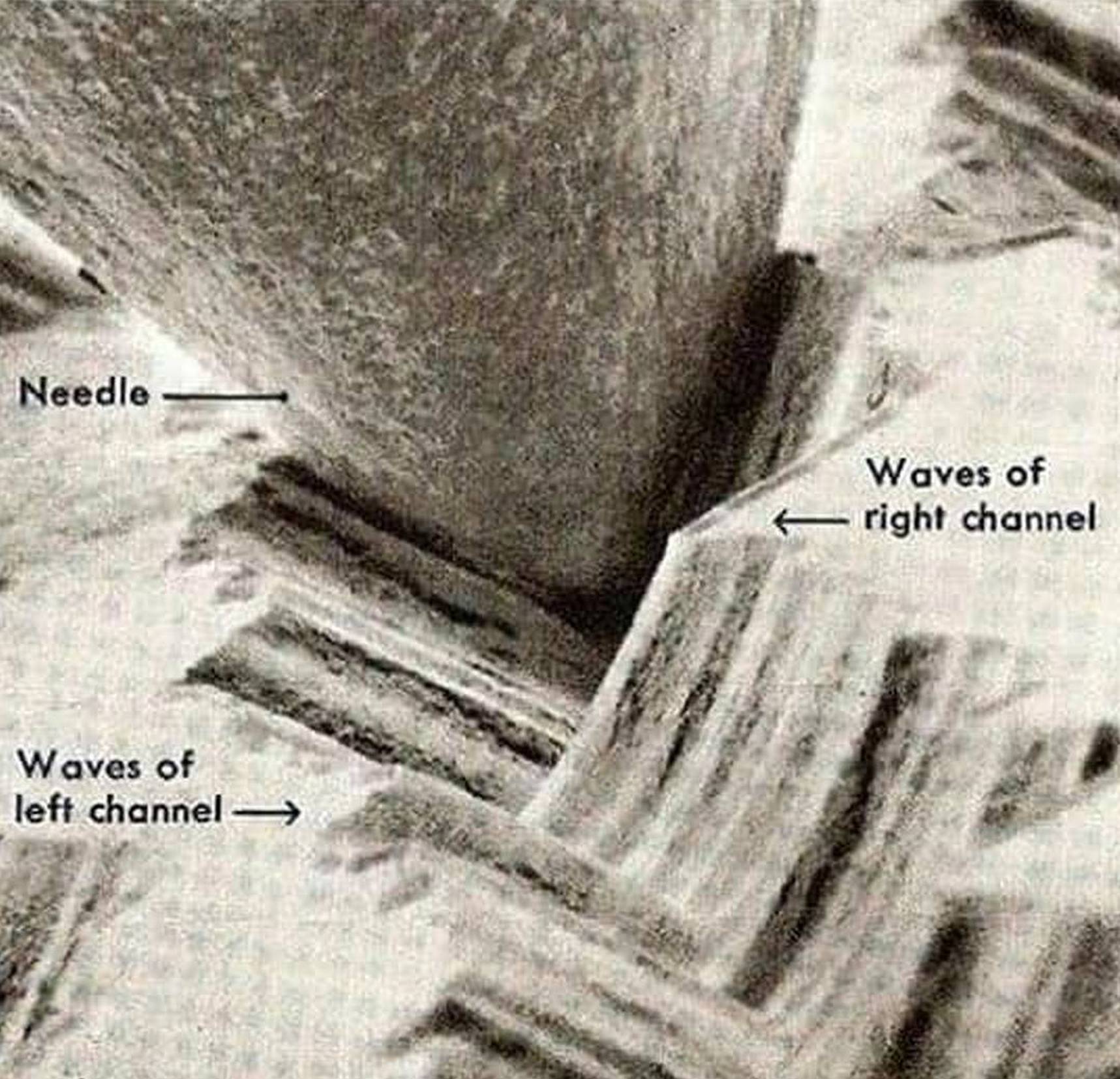

Uvědom si, že drážka elpíčka při otáčkách 33¹/₃ na poloměru řekněme 110 mm má obvodovou rychlost 38,3 cm/s. Kmitočet 10 kHz bude mít zde vlnovou délku 38 µm, to je dvojnásobek poloměru zaoblení sférického hrotu nebo trojnásobek menšího poloměru zaoblení eliptického. Ovšem hrot se vmáčkne do drážky jen tak, že plocha dotyku s bokem drážky bude něco kolem 4x7 µm, tedy 28 µm². Ta ploška se s opotřebením hrotu zvětšuje jak na délku, tak na výšku.
Při přehrávání tím obrovským tlakem hrotu (když nedojde ke svírání hrotu nejkratšími vlnovými délkami větších aplitud, zanořuje se plocha do 30 µm² při svislé síle na hrot 20 mN tlakem přes 4500 barů do každého z boků drážky!) a dochází k elastické deformaci v místě kontaktu. Po "odjezdu hrotu" se vinyl zase vrátí do původního tvaru.
A to nepočítám zvýšení tlaku zrychlením působícím na konečnou setrvačnou hmotnost chvějky.
Takže poměry velikostí, zakřivení i zvlnění bych si dovolil pokládat za realistické.
Hill píše:Kmitočet 10 kHz bude mít zde vlnovou délku 38 µm, to je dvojnásobek poloměru zaoblení sférického hrotu nebo trojnásobek menšího poloměru zaoblení eliptického.
Uměl bys tohle vysvětlit blouznivcům, kteří tvrdí, že gramofon hraje líp jak CD, protože přenáší signály až do 200kHz? Já to už vzdal.
