Snímač charakteristik

[efi55]

Vedel by mi niekto poradiť ako zapojiť snímač charakteristik elektroniek na tranzistorový dvojkanálový osciloskop ,ktorý nemá vyvedený vstup X.
Ďakujem.

[ok1hga]

dej víc informací . . .
jaký osciloskop máš ?
jaký snímač charakteristik chceš použít ?

[efi55]

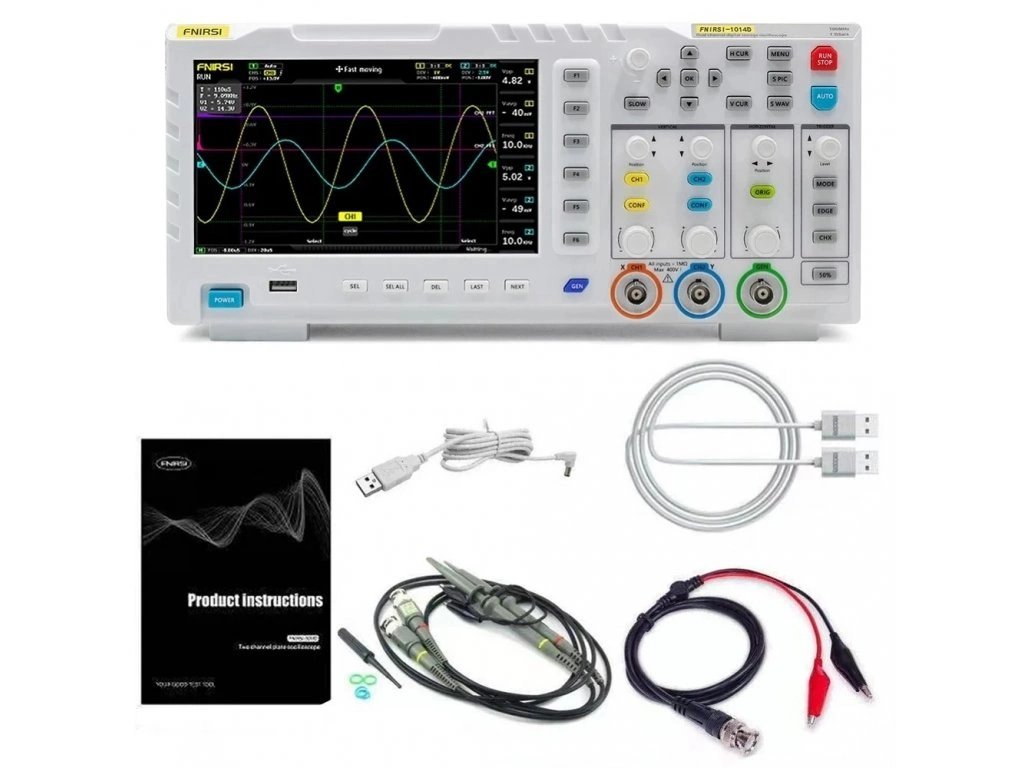

Osciloskop -FNIRSI -1014D.

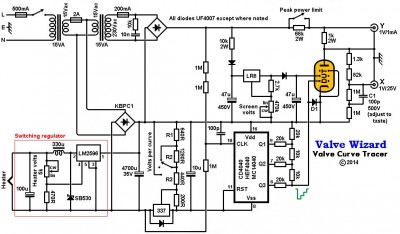

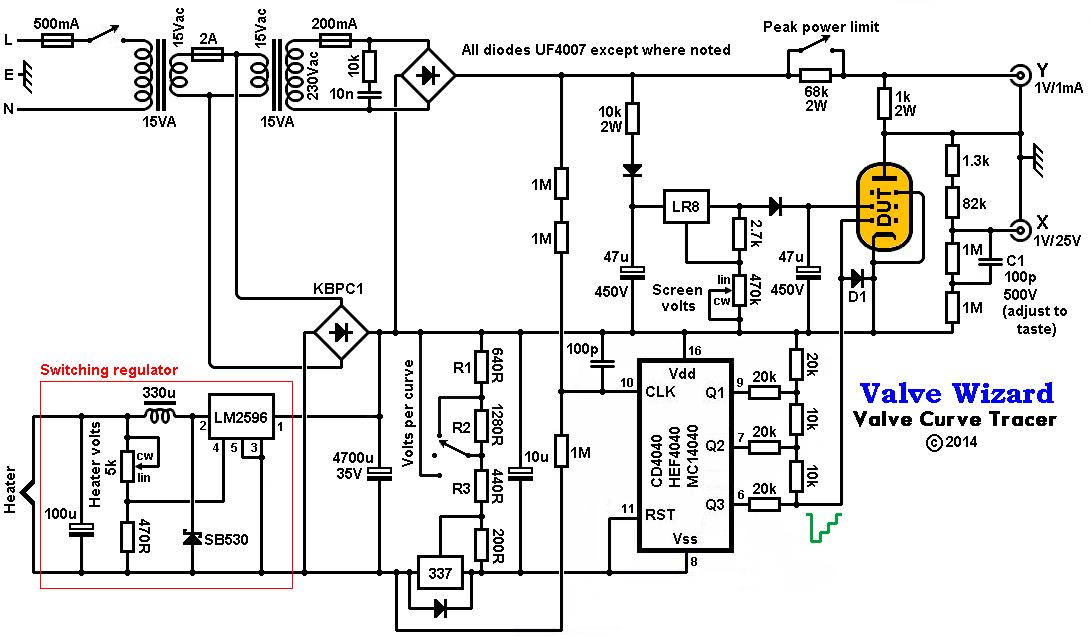

Snímač charakteristik:https://www.valvewizard.co.uk/curvetracer.html

[Lukas-Peca]

Pokud máš osciloskop bez vstupu X, je jedna možnost vzít pilu z časové základny osciloskopu, vyhodit ten generátor schodů a elektronku řídit tou pilou. Ale to by osciloskop musel mít výstup pily, což zřejmě stejně nemá.

Druhá kompromisní možnost je použít výstup X charakterografu jen k synchronizaci časové základny osciloskopu a tu nastavit na stejnou frekvenci, na které běží ten generátor pily. To by u toho FNIRSI mohlo jít.

EDIT: podle všeho ale ten osciloskop vstup X má.

[ok1hga]

Vedel . . . na tranzistorový dvojkanálový osciloskop ,ktorý nemá vyvedený vstup X.

podle všeho ale ten osciloskop vstup X má.

taky si myslím, že má . . .
. . . nebo máš něco jiného.

[efi55]

Díky za radu.

[Sendyx]

Nechci rýpat, ale jak je u tohohle krámu ošetřeno, když nastane třeba zkrat a-g1 nebo g1-g2? Do g1 by se vyplatilo dát aspoň odpor 100k až 1M, přemostěný tlačítkem jako Gate Check.
