VKV konvertor

[Lukas-Peca]

Mám tu na opravu filharmonii a protože její vstupní jednotka neumožňuje jednoduchou úpravu na CCIR, rozhodl jsem se namontovat konektor. K mé radosti jsem zjistil, že polské konvertory K8E už nejsou na trhu, i výrobce na svých stránkách udává, že teď prostě nejsou. Zbývá stavebnice od flajzara, nevýhoda je, že je potřeba zvlášť sehnat dva atypické krystaly a k nim dát přepínač zařazený přímo do vf obvodu. Naštěstí majitel filharmonie chce poslouchat zrovna stanice, které jde chytat s přiloženým krystalem 27 MHz.

Napadlo mě, že by pro takové případy bylo fajn mít konvertor, kde by místo krystalu byl LC oscilátor. Místo přepínání krystalů by si obsluha žádaný rozsah naladila kondíkem, ideálně tím plastovým ladičákem z asijských tranzistoráků. Nevíte o funkčním návrhu takové konstrukce? Díky.

[Hill]

Několik konstrukcí konvertoru vyšlo postupně v AR, dvě z nich jsem kdysi stavěl a chodilo to. Zapojení jsou si dost podobná a nejspíš by se dal i ten Flajzarův adaptovat na LC oscilátor, i kdyby měl být na jiné destičce. A pak si pohrát s navázáním.
Nemám s sebou svůj počítač a doma budu až koncem týdne, když nepořídíš dřív, podívám se jak po těch amárech, tak po krystalech.

[MATYCH]

Na Allegru J288 stavebnice i těmi třemi krystaly
Třípásmový převodník CCIR/OIR na FM 88-108MHz diy kit

[EKKAR]

V ruSSáckým "Pádlu" v roce 2000 vyšel konvertor VKV s krystalem 9MHz na 3. overtonu (27MHz) nebo přímo s 27MHz krystalem. Napájení jen asi 5-6V, ale použitý nezápadní tranzistory. Mám to sem frknout, celý "Pádlo" mám jen v .djvu formátu ...????

[xsc]

Jestli je tam jen jeden krystal, tak to přece CCIR do OIRT celou nezkonvertuje. Problém je, že je potřeba přepínat minimálně 2 (do 104MHz), ideálně 3 na celé pásmo.

[Michal22]

Nejsem v tomto vůbec zběhlý, ale nedal by se použít nějaký VCXO oscilátor?

[masar]

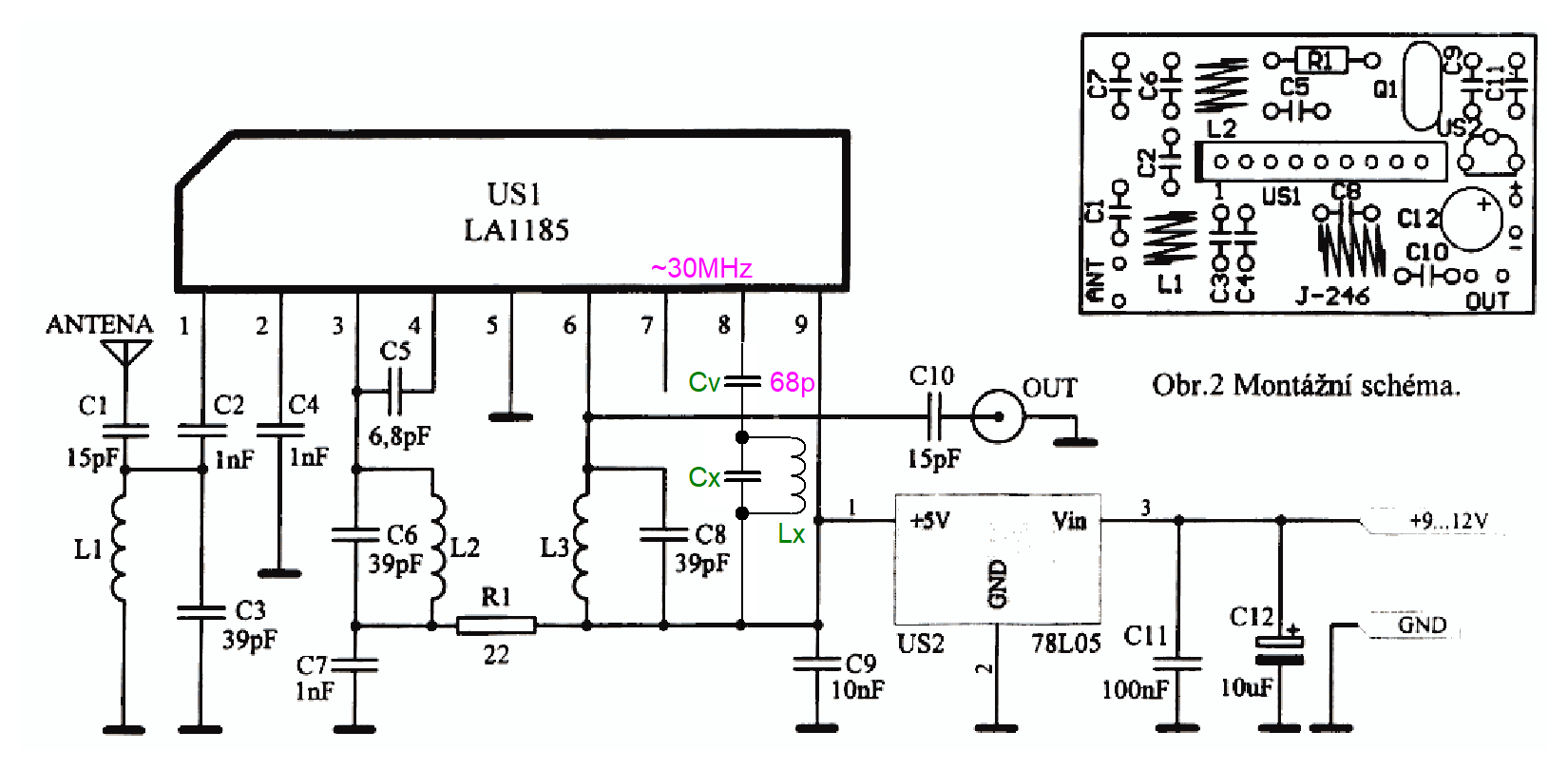

Samozřejmě, že úprava na LC provedení oscilátoru je možná. Stačí pohled do datasheetu.
Např. takto:

[xsc]

Taky by se dal použít, ale má to tu nevýhodu, že potřebuješ někam vyvést ladění.

[masar]

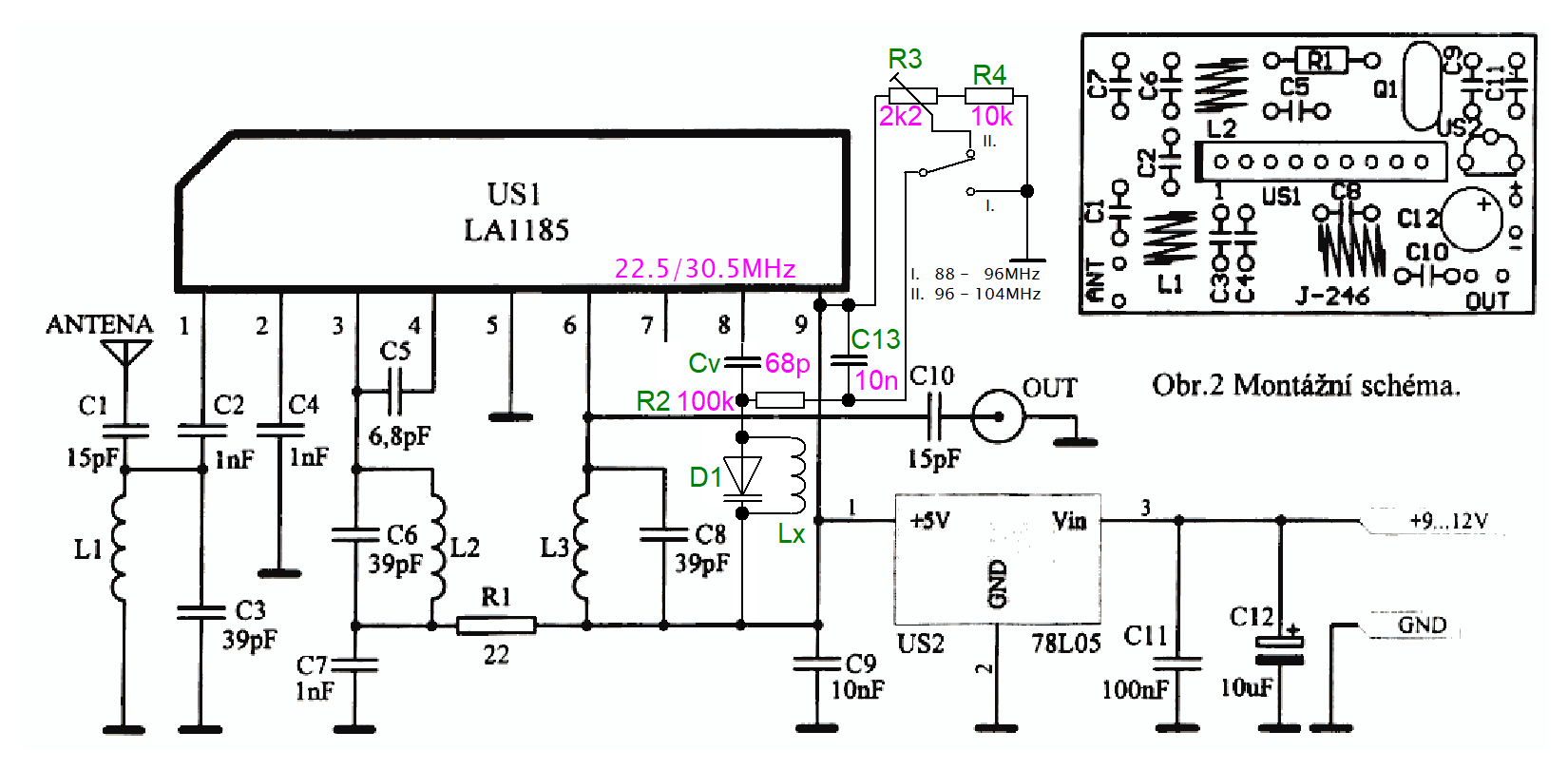

V tom případě se nabízejí varicapy. Záleží jen na uživateli, jaký komfort vyžaduje.

[Artaban001]

Nebo můžeš zhotovit " tuner bokem", z historickým rádiem jej propojit audiovlezem a ladit jej tlačítkem. Stavba je lehčí, než tenhle konvertor ( SDR technologie) a výhodou je že u některých výrobků můžeš zachovat neporušený stav, pokud mají vyvedený vstup ( gramo)

[xsc]

Tohle dělají na východ od nás, kde mají VKV modul do jednoho pole toho karuselu ve VEF 206 a podobných. Ladí to tak, že ladící napětí generují pomocí převodníku kapacita/napětí, takže si vystačí s původním ladicím kondenzátorem. I když stabilita toho převodníku by mě zajímala.

[Zmije]

No jo ale v tom případě se rádio degraduje na pouhý audio zesilovač a ta celá VF a mf část je vlastně na nic.

Právě jsem zjistil, že jsem se nad OIRT / CCIRT vlastně nikdy kloudně nezamyslel. Třeba jsem si myslel, že O znamená oriental
Taky jsem si myslel, že obě normy zabírají podobnou šířku a ono vůbec.

OIRT (Organisation Internationale de Radiodiffusion et de Télévision)
65,8 MHz až 74 MHz tj. 8,2 MHz

CCIR (Comité Consultatif International des Radiocommunications)
87,5 MHz až 108 MHz tj. 20,5 MHz

Je jasné, že směšovačem na jednom kmitočtu není šance.
Nebylo by lepší rádio naladit někam doprostřed, kde chodí nejlépe a potom ladit konvertorem?

[Artaban001]

To máš pravdu, ale VKV pasmo je v současnosti jiné, než kdysi. Možná nebude vyhovovat mezifrekvenční filtr na bázi několika LC obvodů. Mohl bych Ti klidně poradit, že můžeš sehnat VKV jednotku z autorádia, co se ladí indukčnostmi, nebo i varikapama. Je pravdou, že první varianta je velice snadný způsob, jak to odzkoušet. Stačí Ti najít výstup původního tuneru a ten přepojit na tuner z autorádia. Napájení by bylo třeba z 9V baterie, pokud by se zadařilo, tak nějaký 9V stábl. Pro začátek "ladič" nezabudovávej.

[xsc]

Nebylo by lepší rádio naladit někam doprostřed, kde chodí nejlépe a potom ladit konvertorem?

To má právě tu nevýhodu potřeby někam vytáhnout ladění konvertoru. Přepínač 1/2/3 můžeš dát někam dozadu nebo i využít volné kontakty na přepínačích, pokud jsou. Ale vytáhnout na panel ladění, to už je velký zásah.

[Lukas-Peca]

Italové začali dělat vestavný FM tuner pro lampová rádia, který se připojí na SV oscilátor. Obsahuje to procesor, měří to frekvenci oscilátoru a podle ní to ladí FM část, takže pro ladění není potřeba dělat do rádia žádné nové ladicí mechaniky apod. a jde to vestavět i do universálních přijímačů. Pak stačí přepínačem odpojit výstup původního detektoru a přepojit na ten FM modul. Ale je to docela drahé.

Já mám nejradši, když se chytá na tu původní vf část, pokud možno úplně bez polovodičových mezistupňů. Teslácká rádia chodí i na dnešní FM dobře.

xsc: to spíš opačně, konvertor naladit hrubě a v rámci toho pásma už ladit na rádiu.
