Použití OZ - dotaz

Zpráva

#16 Příspěvek od **masar** » 01 říj 2024, 13:05

Ano, to by stačilo. Ten výstup je s otevřeným kolektorem, kde R723 4k7 je pull-up. Zatěžuje ho pouze Schmittův vstup vícekanálového multiplexeru LC7821. Že není závada v něm si tazatel jistě ověřil.
----

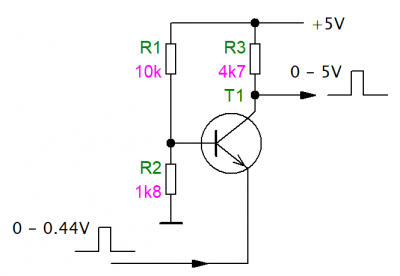

Možná by stačil i tento jednoduchý převodník:

HF_Tech · #17 Příspěvek od **HF_Tech** » 01 říj 2024, 15:03

Masar: Ta věc s tranzistorem potřebuje poměrně tvrdé buzení na vstupu, aby to fungovalo korektně. Doporučuji si to hodit do simulátoru a zkusit buzení s různým vnitřním odporem zdroje.

#18 Příspěvek od **masar** » 01 říj 2024, 15:52

Pokud je ve stávajícím stavu výstup kontroleru plně schopen stáhnout napětí z pull-upu na úroveň L=0V, protéká jím proud U/R723=5/4k7=1,06mA.
Připojením tohoto převodníku tento proud vzroste o další 1,15mA.
Pokud se ukáže, že je tento proud příliš velký, lze ho snížit (m.j.) zvýšením odporu R3 např. na 10kΩ (vstup dalšího obvodu potřebuje max.+/-10uA).
Kromě toho lze s tímto řešením dále experimentovat...
Je to snad nejjednodušší zapojení a nemusí být nejlepší.

samponek · #19 Příspěvek od **samponek** » 04 říj 2024, 09:19

Pokud jde jenom o impulzy, použil bych LM311N, jede i na 5V, má otevřený kolektor a funguje to vždycky.
