Použití OZ - dotaz

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 30 zář 2024, 13:43

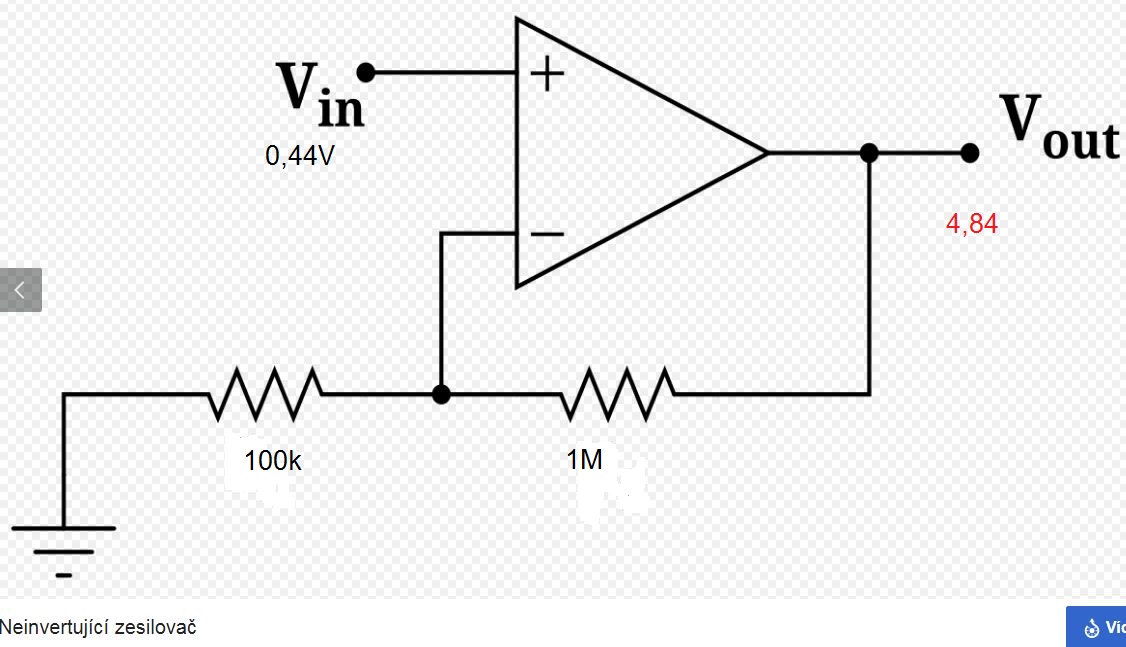

Mám napětí, tedy přesněji impulsy 0,44V - 0V, potřebuju 5V - 0V. Nejspíš bych mohl použít přiložené zapojení (?). Mám k dospozici i 5V nebylo by v tomto případě lepší použít třeba LM358 a o něco málo větší zesílení?

HF_Tech · #2 Příspěvek od **HF_Tech** » 30 zář 2024, 14:06

LM358 ti s 5V fungovat správně nebude. Potřeboval bys tak 7V napájení nebo operák s rail to rail výstupem.
Nicméně pokud jsou to jenom impulsy, tak tam stačí vrazit levný komparátor a o to funguje i s 5V.

jardafiala · #3 Příspěvek od **jardafiala** » 30 zář 2024, 17:18

Prosím upřesnit nějaký typ komparátoru, napájení 5V, výstup impulsy.

HF_Tech · #4 Příspěvek od **HF_Tech** » 30 zář 2024, 17:58

Co je zdrojem signálu a jak to má být rychlé?

DukeNuke · #5 Příspěvek od **DukeNuke** » 30 zář 2024, 19:22

Tady v tomto tématu: http://www.ebastlirna.cz/modules.php?na ... c&start=30 pospisjak řeší komparátor pro malá napětí. V druhé etapě použil LM258. Jen si zkontroluj na datašítu napájecí napětí, já dohledal od +-1,5V do +-15V, ale to si ověř.

#6 Příspěvek od **Cust** » 30 zář 2024, 21:24

Používám na běžné/obyčejné věci s 5 V napájením:
operační zesilovač MCP6071
komparátor MCP6541

Pro přenos audio signálu to ale nejvhodnější není...

HF_Tech · #7 Příspěvek od **HF_Tech** » 30 zář 2024, 21:46

DukeNukum: to odkazované vlákno je spíše příklad jaxe to nemá dělat.
Na spoustu práce stačí samotný levný LM293, AS331 nebo AP331A. Ale bez znalosti jak rychle a jak přesně to má fungovat nemá cenu špekulovat.

jardafiala · #8 Příspěvek od **jardafiala** » 30 zář 2024, 23:59

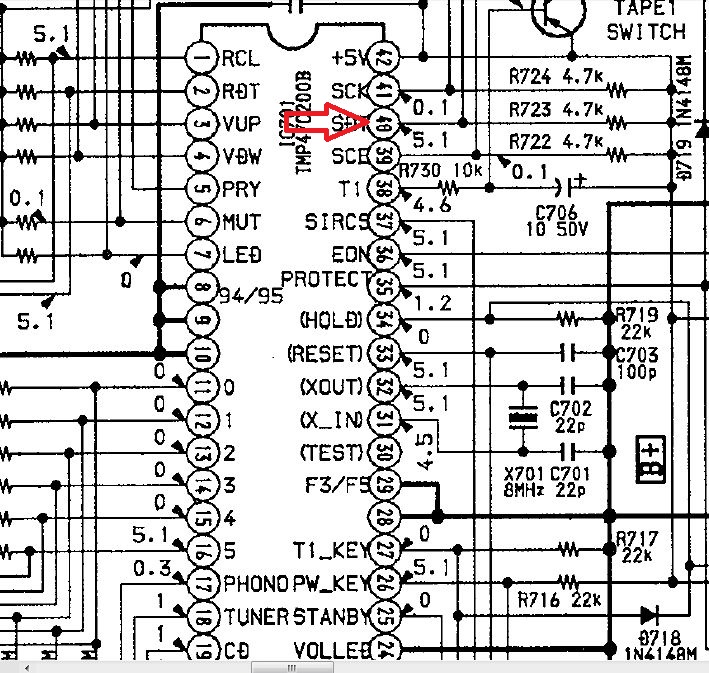

Je to bez nějakých nároků na rychlost, zdroj signálu je na obrázku, slouží (spolu se sousedními) k přepínání vstupů. Výstup je poškozen a chodí mezi 0,44V a 0, úrovně mají být mezi 5V a 0V. Ostatní funkce brouka fungují.

HF_Tech · #9 Příspěvek od **HF_Tech** » 01 říj 2024, 08:52

Na tohle ti stačí téměř jakýkoliv komparátor.
Třeba https://www.diodes.com/assets/Datasheets/AP331A.pdf
Zapojení na straně 6 Noninverting comparator. Na Vref připojíš dělič na dejme tomu 0,2V a pullup na výstupu stačí 4k7. Hysterze klidně větší, třeba 0,1V aby to bylo bez zákmitů.

bu2520 · #10 Příspěvek od **bu2520** » 01 říj 2024, 09:20

kdyby jsi měl záporné napětí stačil by i tranzistor, nebo FET pokud by to výstup nedal proudově

#11 Příspěvek od **rnbw** » 01 říj 2024, 09:29

Prud z toho urcite ziadny netahaj. Bud rad, ze tam vobec nejake napatie je.

bu2520 · #12 Příspěvek od **bu2520** » 01 říj 2024, 11:17

zkoušel jsi zvednout hodnotu toho odporu proti zemi, klidně bych šel třeba na10kΩ,

jardafiala · #13 Příspěvek od **jardafiala** » 01 říj 2024, 11:24

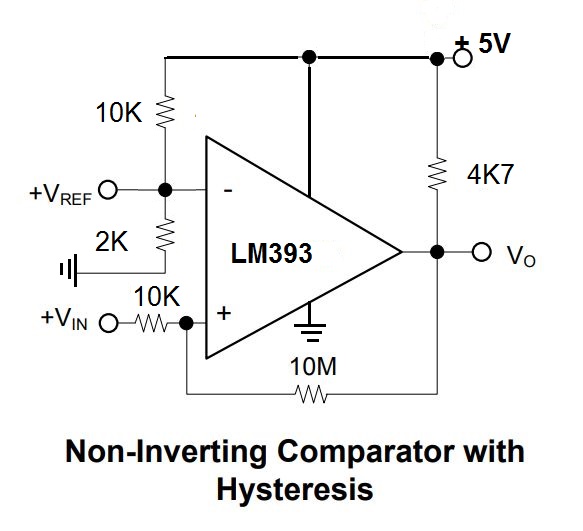

Našel jsme v různém LM393, takhle by to mohlo fungovat, že jo.

HF_Tech · #14 Příspěvek od **HF_Tech** » 01 říj 2024, 11:48

To je přesně ono. Ty odpory děliče na Vref můžeš dát podstatně větší. Takhle to žere zbytečně moc proudu.

lubos1961 · #15 Příspěvek od **lubos1961** » 01 říj 2024, 12:26

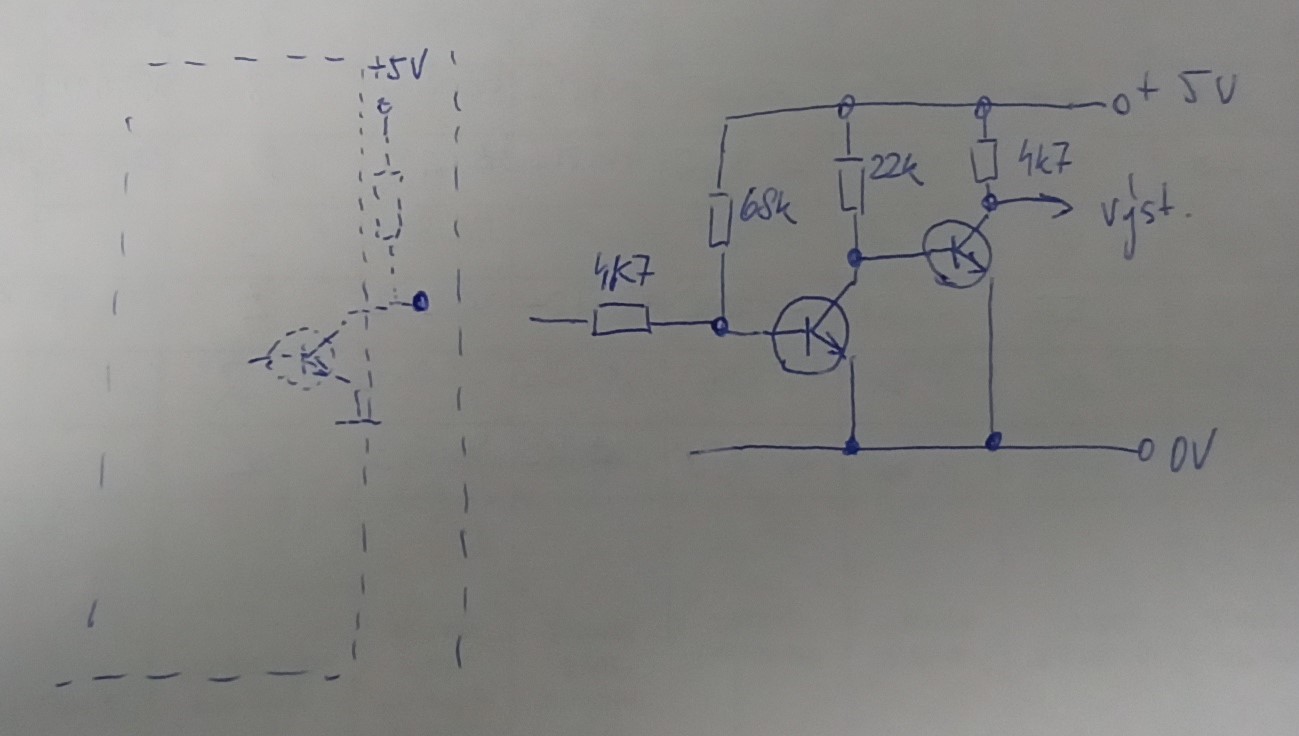

Na to stačí i obyčejné tranzistory, odpory dělí pro první bázi napětí z 0 a 0,44V na napětí pod 0,6 a nad 0,6V.
Ale obávám se, že to nízké výstupní napětí je spíše způsobené velkým zatížením dalšího obvodu. Z toho mini obrázku to vypadá, že ty výstupy jsou s klasickým otevřeným kolektorem a to plusové napětí jde pouze z odporu napojeného na kladné napětí.
