Schématické značky do elektroniky

[sr71]

Hodily by se mi schematické značky pro elektroniku (alespoň nejčastěji používané) v elektronické podobě (nejlépe každá samostatně ale není podmínkou) a v nějakém jednotném formátu. Lze něco takového někde stáhnout. Hledal jsem ale nenašel.

[JirkaZ]

Napřed si rozmysli, v čem chceš kreslit (vektorově nebo bitmapově) a z toho pak vyplývá požadavek na formát značek. Taky si ujasni, zda trváš na tom, aby vše bylo dle normy (a jaké), nebo ne.

Na webu jsou takových značek megatuny.

[sr71]

megatuny jich sice na webu jsou, ale mají obvykle nízkou obrazovou kvalitu/rozlišení

[barnodaj]

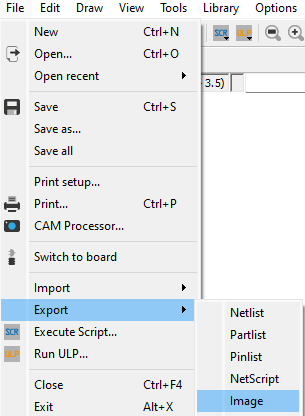

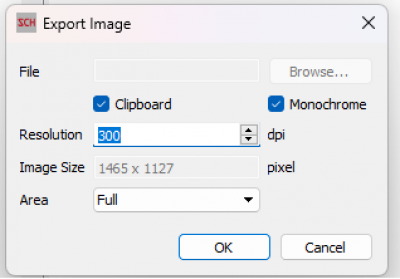

Nainstaluj si freewarovou verzi Eagle, tam nakreslíš, co potřebuješ a hotový výtvor exportuješ přes schránku,(z nabídky "File") např. do malování.
V knihovnách najdeš trafa, spínače, polovodiče a další...

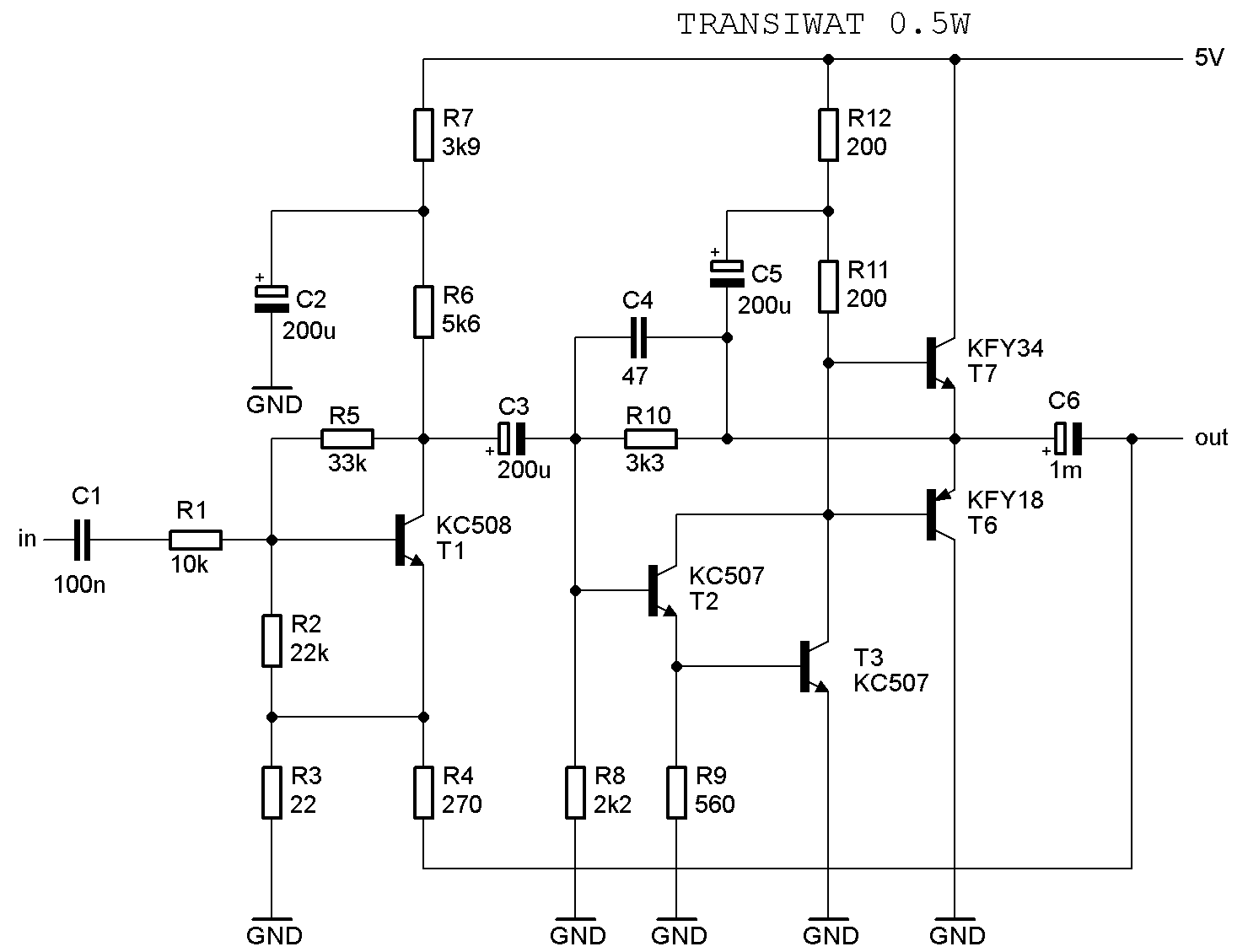

Výsledek může vypadat takto:
