#16 Příspěvek od **masar** » 27 bře 2025, 22:38

Takže neplatí, co jsi psal ráno.
Nejprve zjisti, jestli chybu způsobuje jen jedna nebo obě desky L. Pokud obě desky, může být chyba v napětích +30V/-30V pro desky, která způsobí nadměrný ofset na výstupu. Pokud je vadná jen jedna, lze porovnávat naměřená napětí v různých bodech obou desek a tak lokalizovat místo závady.

cybernetic · #17 Příspěvek od **cybernetic** » 28 bře 2025, 07:20

masar
veru neplati,moja chyba.. pri radiu som nezaregistroval cvaknutie rele

skusil som dosky L zasunut postupne po jednej,.. rele necvaklo,takze bud su obidve dosky chybne alebo ....
rele zopne len bez dosiek...

-meranie U na C3,C4 : + 34,68 V, - 34,68 V

-dosky L su este povôdne ,bez vymeny kondenzatorov..pomenim to vsetko

#18 Příspěvek od **masar** » 28 bře 2025, 08:57

Vyměň jen C1, C8 a C9 (hovňáky) a změř napětí na výstupu (ofset). Když poměníš všechno, zůstane příčina utajena.

TheLastUnicorn

Hlavně to poměnění všeho nemusí vůbec pomoct. Měření DC na výstupu je první věc, která se má udělat, pokud nechce sepnout výstupní relé. Člověk, který umí sebejistě a hlavně kompetentně vyhlásit, že výkonové zesilovače jsou v pořádku, musí umět bez problémů najít problém na primitivním zapojení ochrany i bez nějakýho diskuzního fóra.

cybernetic · #20 Příspěvek od **cybernetic** » 28 bře 2025, 19:29

dosky L su premerane,od tranzistorov po odpory + dnes prebehla vymena/postupna/ CI,C8 a C9

dosky po vymene zasunute postupne do Z26 a Z27 rele s doskami nezoplo---bez dosiek rele zopne...
,tak pokracujem v "patrani"

#21 Příspěvek od **masar** » 28 bře 2025, 19:41

Výstupní napětí...Výstupní napětí...Výstupní napětí...Výstupní napětí...

vlastoTN · #22 Příspěvek od **vlastoTN** » 28 bře 2025, 20:52

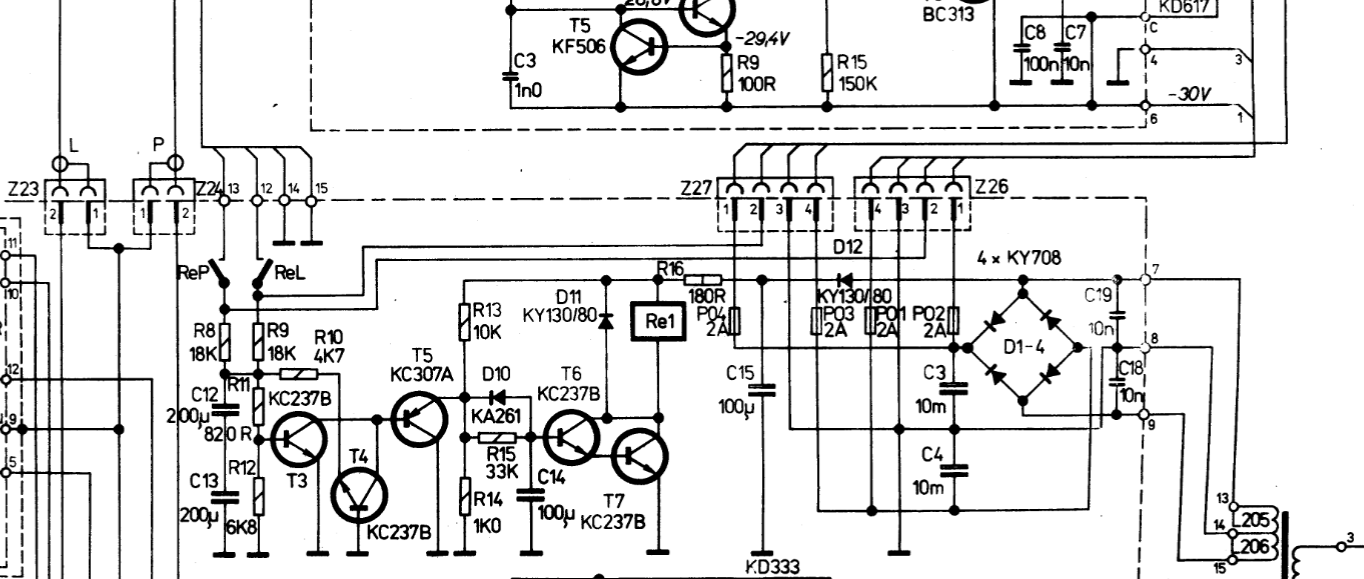

Je tam jedna ochrana pre oba k.stupne takže najskôr zisti ktorý stupeň je ten ktorý nedovolí relé zopnút.. skúsil by som postupne odpojiť iba č2 tej koncovky

#23 Příspěvek od **masar** » 28 bře 2025, 22:33

>vlastoTN: Psal, že žádný z obou modulů "L" nespíná relé. Odpojit jen pin č.2 je totéž, jako odpojit celý konektor Z26 (Z27).
První co musí udělat, je změřit !konečně! to dc napětí na výstupu každého modulu (pinu č. 2 konektoru).

TheLastUnicorn

By mě taky zajímalo, jak měřil ty tranzistory. Vsadím se, že diodovým testem, nebo podobně. Jenže taková uhlá beta třeba v diferáku umí taky nadělat pěknou paseku...a o velikosti DC na výstupech konců pořád nic nevíme...

cybernetic · #25 Příspěvek od **cybernetic** » 29 bře 2025, 09:31

napatie na "2" Z 26 a Z27 /bez" L"/ 0,0 V

po zasunuti "L" napr. do Z26 nemerane na "2" 0,6 V

xsc · #26 Příspěvek od **xsc** » 29 bře 2025, 09:48

U obou modulů stejné napětí na 2? Zkontroluj symetrii zdroje. A jaké napětí máš na bázích T1 modulů L?

#27 Příspěvek od **Hill** » 29 bře 2025, 12:59

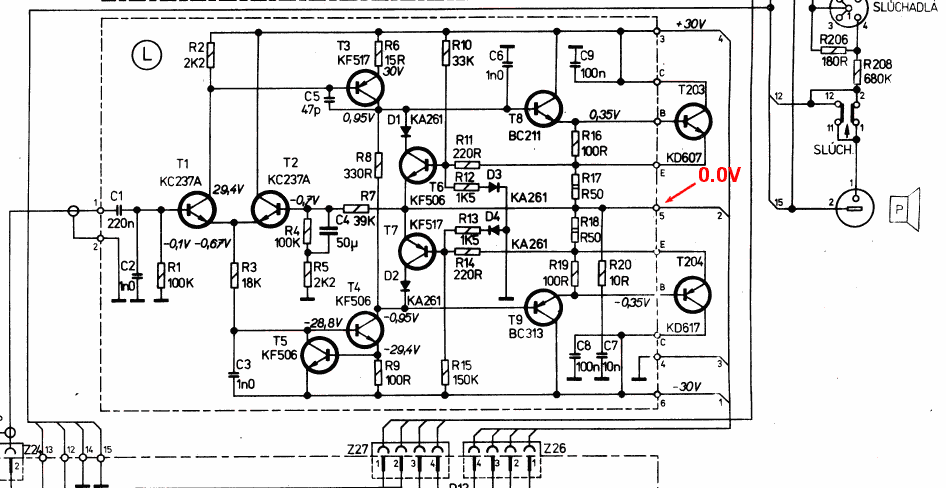

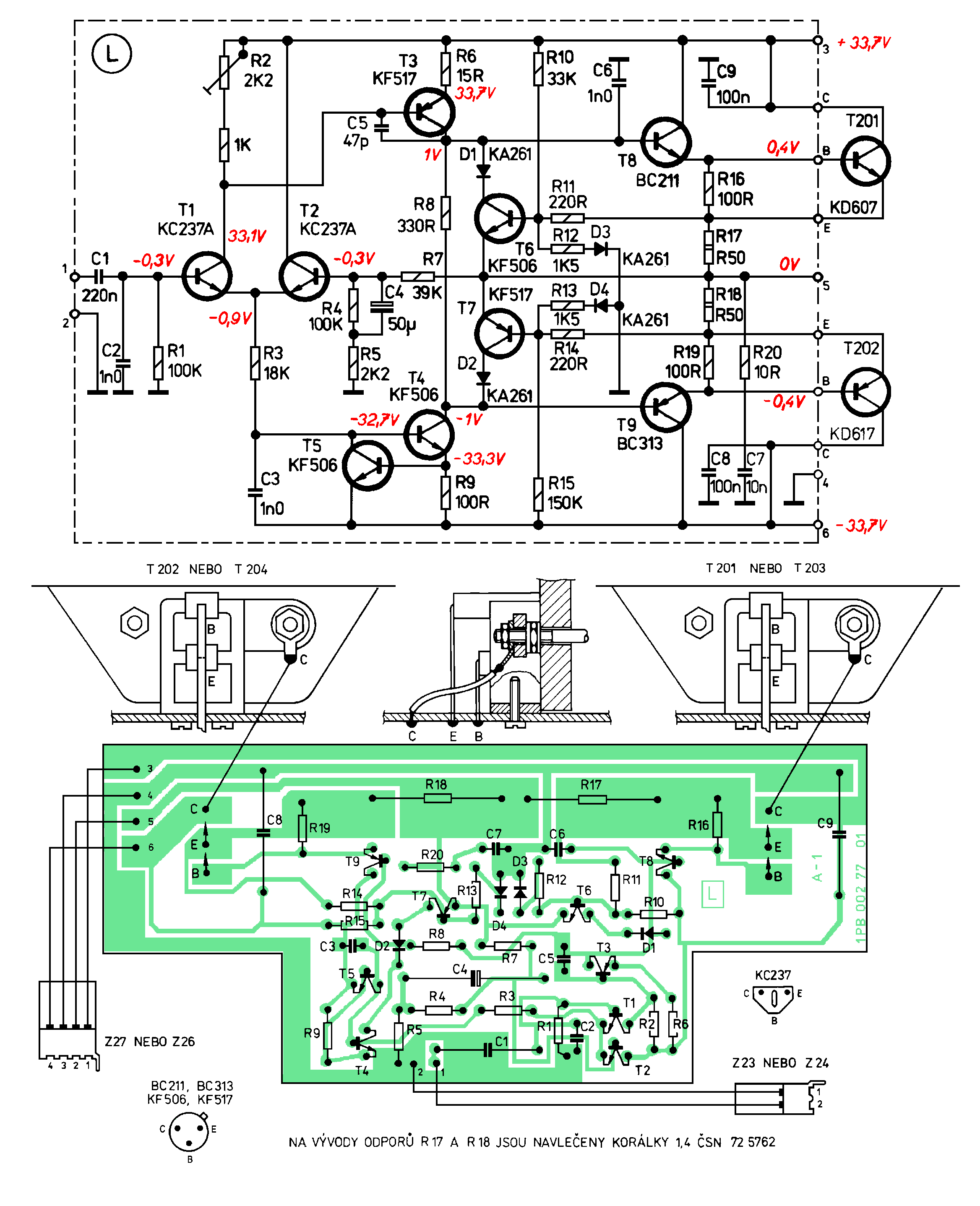

Ve schématu se mi nezdá jedno napětí - na bázi T2 musí bez signálu být 0 V, protože ten dělič (R4+R5):R7 má na obou přívodech nulu, tedy na výstupu ji musí mít taky, jestli na emitorech T1 a T2 má zůstat -0,67 V.
Kdyby byl T2 v klidu zavřený, jak říká napsané napětí -0,7 V, nefungovala by stabilizace nulového napětí na výstupu.

#28 Příspěvek od **masar** » 29 bře 2025, 13:04

Ano, chybička se vloudila.

lubos1961 · #29 Příspěvek od **lubos1961** » 29 bře 2025, 17:24

Já naměřil při nynějším zvýšeném síťovém napětí toto. U pozdějších verzích doplňovali R2 s odporovým trimrem pro přesné dostavení 0 výstupníno napětí.
