Funkce proficad, které nechci

[Valdano]

...Tak co dělám, nebo o čem je teda řeč?

Když děláte spoje pomocí myši tak vám postup níže funguje a nebo nefunguje?

1. Klikněte myší na ikonu "Spoj" v nástrojové listě a přejeďte myší nad plochu schématu.
2. Kurzor myši se změní na kurzor spojovacího režimu (pájka).
3. Přibližte kursor myši k vývodu značky, kde má spoj začínat. Klikněte v okamžiku, kdy vývod zčervená a táhněte myší čáru spoje.

[TAKJAN]

Samozřejmě funguje. Nechápu, o čem je pořád řeč.

[RX-20]

Na webu ProfiCADu je podrobný návod na Kreslení spojů mezi součástkami. Je tam postup "krok za krokem" jak se kreslení spojů provádí

UFUF.. to je je ted fakt hustý. Návod na několik kroků, aby uživatel dokázal spojit dva body na obrazovce. Používám EdWinXP. Návod nemám. Funguje to takto: v okně schematu najedu myší na 1.bod kliknu, jedu k druhýmu bodu. Tam cvaknu tlačítkem myši a je to spojený. Současně software ví, že v okně pro plošný spoj se mají spojit požadované piny součástky, které jsem spoji v okně schematu. Nemůže se mi stát, že v okně plošnýho spoje pak spojím něco jinak než v okně schematu anebo na něco naopak zapomenu.

ProfiCAD zjevně programovali ajťáci, kteří nikdy žádnou elektroniku nenavrhovali, ani plošňáky ne. Jinak by nemohli takhle dementně udělat software. U toho člověk stráví hodiny řešením jak spojit dva body na obrazovce, místo toho, aby se soustředil na vlastní projekt,návrh zapojení.

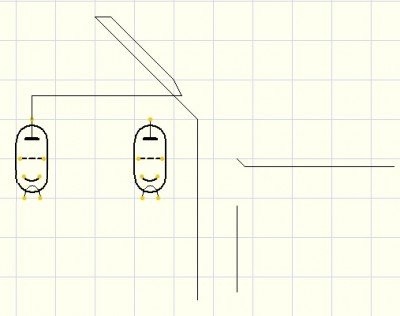

Taky by to chtělo volit lepší součástky. Ne ty smutný triody. Chce to vybrat veselý triody a práce půjde hned líp od ruky. Třeba takto:

[samec]

Kým tu riešite spájanie súčiastok v proprietárnom programe, ktorý za 10 rokov možno nebude existovať, ja už som všetko spojil v maľovaní.
http://www.ebastlirna.cz/modules/Forums ... e__143.png

[RX-20]

To vypadá docela slušně. V čem to je dělaný?
BTW:
povedlo se někomu tady rozchodit doma Altium v lokálním režimu?
Před rokem jsem si stahnul demo verzi Altia. Měla chodit v domácím režimu, ne na cloudu. Měla být trochu omezená oproti cloudový verzi. Instalace se povedla, ale při spuštění to žádalo heslo. Na Altium foru se o tom dost debatovalo, ale řešení žádný nebylo. Heslo pro demoverzi prostě není. Altium jsem dodnes nikde v chodu neviděl. Četl jsem na altium foru, že tam jsou potíže s knihovnama a spousta dalších problémů.

[samec]

To vypadá docela slušně. V čem to je dělaný?

Veď píšem, že v Maľovaní. Konkrétne v KolourPaint, čo je linuxová alternatíva k Windowsovému MS Paint Brush.

[Valdano]

Jen pro přímé kreslení bez vazby na nějakou součástkovou základnu a bez specializované podpory pro kreslení schémat, DPS apod. k tomu se v podstatě hodí grafický editor pro možnost nezávislé editace ve více vrstvách jako např. pro plošný spoj, propoje, součástky, popisky apod. Pro Windows je dobrý třeba Paint.Net, který umožňuje rozšíření o nejrůznější pluginy viz odkaz na hledání v seznamu pluginů pro Paint.Net pro různé efekty a rozšiřující schopnosti včetně importu/exportu různých formátů grafických souborů atd., ale žádný z nich se nespecializuje přímo na kreslení elektrických schémat či DPS což je celkem logické, protože Paint.NET je primárně obecný grafický editor a nikoli specializovaný CAD.

[rnbw]

Cele zle. Uz len fakt, ze je to bitmapa a nie vektory. Ked budes potrebovat premiestnit suciastku, tak ta jebne.

[samec]

Nič nebudem premiestňovať. Je to 50 ročný plošak. Len som chcel vedieť, čo to robí, tak som si ho prekreslil, aby sa mi ľahšie analyzovalo. Až budem mať zrozumiteľnú schému, tak sa ho zbavím, nech mi nezavadzia a dokumentáciu vo vrstvách v najzrozumiteľnejšom formáte zavesím na archive.org, nech aj o 100 rokov vedia, ako to bolo. Niekto presúva súčiastky, niekto drátuje 4-bitové procesory, niekto si maľuje v MS Paint... Každý nech si márni svoj život podľa chuti.
