Zapojení vývodů při programovaní PIC

#1 Příspěvek od markoni »

Zdravím
potřeboval bych poradit:

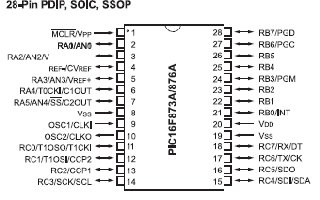

28 pin RB7/PGD -data
27 pin RB6/PGC- clock
01 pin Vpp programovací napětí
20 pin Vdd napájecí napětí
19 pin zem

24 pin RB3/PGM ??? jak tyhle zapojit
08 pin Vss ???

díky za pomoc
Přílohy
(19.72 KiB) Staženo 163 x
Uživatelský avatar
Banda
Příspěvky: 1170
Registrován: 22 bře 2005, 00:00
Bydliště: OV

#2 Příspěvek od Banda »

8 a 19 pin (Vss) jsou vzájemně interně propojeny jedná se o společnou zem (GND), stačí zapojit jen jeden!
24 pin (RB3/PGM) se používá při nízkonapěťovém programování, pokud ti programátor dává 12-13V na pinu 1 (Vpp) nemusíš použít!
Já používám ICSP programování a zapojeny mám pouze 4 propojky z programátoru a to GND, Vpp, PGC, PGD. Vdd (+5V) si beru z napájení mé aplikace, ve které je uCPU zapojen.
Snad jsem pomohl.
Makovec

#3 Příspěvek od Makovec »

Přidal bych schema zapojení pro PICy:
Obrázek
