Logaritmický zdroj proudu

Zpráva

tom_abc · #1 Příspěvek od **tom_abc** » 08 bře 2009, 18:41

Resim ladeni LM13700, proudem 1uA az 1mA. Nevite nekdo jak jednoduse vytvorit napetim rizeny logaritmicky zdroj takoveho proudu? (aby napr. odpovidalo 0V-1uA, 1V-10uA, 2V-100uA, 3V-300uA)

#2 Příspěvek od **Hill** » 08 bře 2009, 18:42

Co je na té řadě logaritmického? Nemělo tam být 3V -> 1mA ?

tom_abc · #3 Příspěvek od **tom_abc** » 08 bře 2009, 18:43

oprava: 0V-1uA, 1V-10uA, 2V-100uA, 3V-1000uA

#4 Příspěvek od **EKKAR** » 08 bře 2009, 18:56

2 operáky - nejdřív logaritmický zesilovač napětí a za něj lineární zdroj proudu řízený napětím.
Literaturou Ti budiž Josef Punčochář - Operační zesilovače, vydal BEN...

#5 Příspěvek od **tomasjedno** » 08 bře 2009, 20:18

tom_abc píše:...napetim rizeny logaritmicky zdroj takoveho proudu? (aby napr. odpovidalo 0V-1uA, 1V-10uA, 2V-100uA, 3V-1mA)

To není logaritmický, ale exponenciální

tom_abc · #6 Příspěvek od **tom_abc** » 10 bře 2009, 01:06

dik. jen bych potreboval jeste vedet, ktery tranzistor (pnp) ma idealni exponencialni prubeh.

#7 Příspěvek od **Cust** » 10 bře 2009, 13:58

Ic=Is * exp(Ube/Ut)
Is nasycený proud (extrapolace při Ube jdoucí k mínus nekonečno) = desítky fA
Ut teplotní napětí (26 mV při 27 °C)
podmínku co největšího rozsahu (až 8 dekád) splňují difuzní tranzistory

pokud chceš i teplotní stabilizaci, hledej poměrový exp. funkční měnič

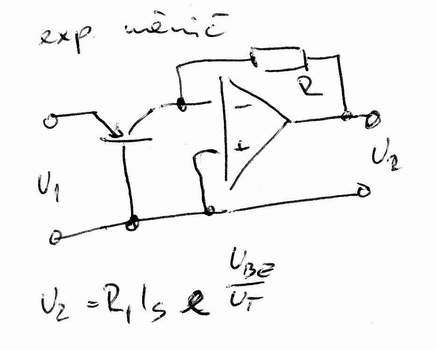

příkládám základní zapojení

PS: co se stane, když na vstup švihneš 3 V?

#8 Příspěvek od **mtajovsky** » 10 bře 2009, 22:22

Tohe bude fungovat, ale ten vstup přímo do tranzistoru je takový "divný" - spíš bych udělal logaritmický zesilovač (s tranzistorem ve zpětné vazbě) a ten celý pak dal do zpětné vazby invertujícího zesilovače. To by mělo taky udělat exponenciálu, že?

#9 Příspěvek od **Cust** » 11 bře 2009, 09:26

mtajovsky píše:Tohe bude fungovat, ale ten vstup přímo do tranzistoru je takový "divný" - spíš bych udělal logaritmický zesilovač (s tranzistorem ve zpětné vazbě) a ten celý pak dal do zpětné vazby invertujícího zesilovače. To by mělo taky udělat exponenciálu, že?

hmmm, řekl bych že jo a dokonce by to mělo líp snášet napětí nad 1,5 V

piitr · #10 Příspěvek od **piitr** » 12 bře 2009, 20:13

Já bych se možná trochu bál toho operačního zesilovače ve zpětné vazbě. Aby to nekmitalo. Spíš bych to udělal takhle (viz obrázek). Ten výstup se ale neměří proti zemi. Kdyby to bylo třeba (jako že asi bude), tak se to dá posunout na zem dalším operačním zesilovačem.

piitr · #11 Příspěvek od **piitr** » 16 bře 2009, 08:05

Že s tím ještě otravuju, ono bude asi nejjednodušší to Custovo zapojení, ale tu bázi nedávat na zem, ale připojit ke kolektoru.

#12 Příspěvek od **Cust** » 16 bře 2009, 23:57

nechal bych to tak, jen bych nechodil s napětím moc nad 1 V....
