Zapojení led pro indikaci 24V - 2 barvy

Zpráva

queeg · #1 Příspěvek od **queeg** » 14 bře 2010, 16:51

Zdravim, mam stupidni dotaz, ale treba mi nekdo odpovite driv, nez budu muset zapojit mozek:

Mam dva signaly A a B, oba 24V. Potřebuju pro ně indikaci na dvoubarevné LED. Je-li A, sviti led cervene, je-li B, nebo A a B sviti zelene. A to vse pri co nejmensi spotrebe - jen pro signalizaci.

Navede mne nekdo?

#2 Příspěvek od **EKKAR** » 14 bře 2010, 16:53

Kolik proudu dodají ty dva signály?

#3 Příspěvek od **Bernard** » 14 bře 2010, 18:46

Kdyby to šlo na 2 LED a signál je 24V/0V, tak třeba:

procesor · #4 Příspěvek od **procesor** » 14 bře 2010, 20:29

Ak zdroje A a B bez napätia majú vysoký odpor potom

queeg · #5 Příspěvek od **queeg** » 16 bře 2010, 11:10

Díky všem za návrhy. Vyzkouším.

K dotazu na proud: Oba signály mohou dát "hodně proudu"
:-)

Ale spotřeba by měla být co nejmenší, samozřejmě.

Trochu jsem doufal v použití jedné dvoubarevné led, ale když k sobě přilepím 2 malý LEDky, tak to taky pujde.

To prvni zapojeni by se mi libilo, ale signal 2 bude ve při 0 ve stavu vysoke impedance, takže to nejde.

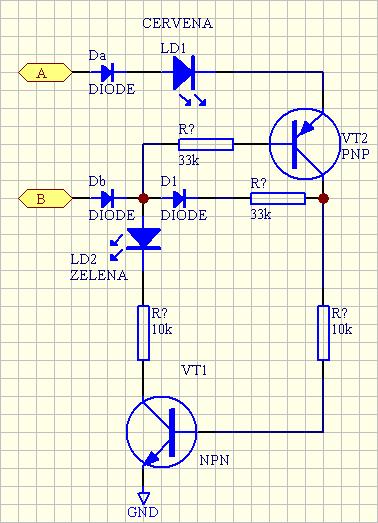

Druhe zapojeni vyzkousim, ale obavam se, ze bude, s ohledem na mou zrucnost, bylo prilis velke.

Zkusím asi tu první variantu, kde

Dik

queeg · #6 Příspěvek od **queeg** » 17 bře 2010, 09:57

Jeste jeden napad: zjednodusilo by se zapojeni, kdybych invertoval logiku u signalu B?

#7 Příspěvek od **Bernard** » 17 bře 2010, 11:29

Musel bys napsat, jestli A,B výstup dokáže dodat proud nebo "vcucnout" proud pro log0 i log1. Pro původní verzi je tu ještě možné řešení.

queeg · #8 Příspěvek od **queeg** » 17 bře 2010, 15:17

Myslel jsem, ze jsem jiz vyse popsal. Zapojeni je tak, jak ho mas v nakresu. Pri logicke 1 je tam + 24V a nejakej tan amper to da, pri logicke 0 je to odpojeny, takze to tamtudy proud "nevycucne".

Taky zajimave zapojeni, snazim se pochopit, co s tim ta zenerka dela, uz je to par let co jsem ze skoly ;-)

Jake by mely byt parametry tech rezistoru, zejmena toho u G?

#9 Příspěvek od **Bernard** » 17 bře 2010, 16:54

No řekněme, že zenerka je na 12 V a odpory 1 k a 820. Červenou LED by tekl proud (24-12-1,8 )/1k = 10,2 mA při sepnutém A. Při sepnutém B pro zelenou LED by to bylo (24-2,6)/1,82k = 11,8 mA, na spodním odporu vznikne úbytek 11,8 V. Když teď sepne i A, pro červenou LED je k dispozici 24-12-11,8 = 0,2V, takže svítit nebude. Proto je tam ta zenerka, aby byl velký úbytek napětí i při malém proudu

queeg · #10 Příspěvek od **queeg** » 18 bře 2010, 14:15

To zni verohodne.

O vikendu vyzkousim.
Diky.

queeg · #11 Příspěvek od **queeg** » 27 bře 2010, 07:58

Tak ta varianta se zenerkou funguje uplne luxusne. Dik
