Časově vypínané diodové světlo

#1 Příspěvek od ojojky »

Dobrý den,
nevíte někdo, jak nejjednodušeji obvod se dvěma LED diodami se zapínáním a nastavitelným časovaným vypnutím na 2 AAA baterie bo max tozměru 6x6x6 cm.
Předem díky za odpovědi.
Uživatelský avatar
EKKAR
Příspěvky: 35020
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#2 Příspěvek od EKKAR »

Co mají ty dvě LED dělat? indikovat stav zapnuto/vypnuto, nebo mají něco osvětlovat?
Jinak tohle je jako dělané pro CMOS časovač 555 v režimu MKO.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
ojojky
Příspěvky: 11
Registrován: 02 dub 2010, 00:00

#3 Příspěvek od ojojky »

Když to zjednoduším, tak to prakricky bude orientační osvětlení ve tmě (číst by se při pom nedalo). Ručně se zapne a podle časovače (ručně regulovatelný kolíkem) se to samo vypne.
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#4 Příspěvek od Andrea »

Ty LED budou jaké? Jde o prahové napětí, na bílé bude potřeba zvyšující měnič.
Uživatelský avatar
ojojky
Příspěvky: 11
Registrován: 02 dub 2010, 00:00

#5 Příspěvek od ojojky »

Uživatelský avatar
EKKAR
Příspěvky: 35020
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#6 Příspěvek od EKKAR »

Používat 400mcd LEDku v takové aplikaci je pitomost. Kup si vysocesvítivé, při stejném proudu dají mnohem více světla nebo dovolí zvolit nižší proud při stejné svítivosti jako ta 400mcd. Jinak se podívej do Googla a zadej si tam: "time-delay schematics ICM7555" .
Třeba tady: http://home.cogeco.ca/~rpaisley4/LM555.html v podbodu 4 mají docela hezky vysvětlené základní vztahy i se schémátky... podívej se na "Circuit 5 - 1 second oneshot monostable oscillator". Ten je jako z učebnice, pokud zvětšíš kondenzátor připojený k vývodu 6, zvětšíš i dobu svícení. Pro dvě AAA baterie bych určitě použil CMOSovou variantu časovače, tedy 7555 nebo 555C - a radši pro jistotu bych volil napájení ze 3ks baterií. Pak budeš moci obě LED zařadit do série a ušetříš proud. Předřadný odpor k LED doufám spočítat umíš...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
ojojky
Příspěvky: 11
Registrován: 02 dub 2010, 00:00

#7 Příspěvek od ojojky »

Díky za rady, mrknu na to.
Uživatelský avatar
ojojky
Příspěvky: 11
Registrován: 02 dub 2010, 00:00

#8 Příspěvek od ojojky »

Jenom jestli sem to dobře pochopil (podle toho obrázku 5):
Do obvodu dám kondenzátor C1 např. 20 uF.
Pak jako odpor R1 dám potenciometr, který bude regulovat dobu impulzu.
Připojím sériově zapojené diody s předřadným odporem a hotovo.

Jenom malá otázka, bude to šlapat i s odporem R1 = 1 000 000 000 Ommů?
Uživatelský avatar
EKKAR
Příspěvky: 35020
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#9 Příspěvek od EKKAR »

Asi nebude, protože odporem 1GΩ poteče takový proud, že se 20uF eleyt vůbec nebude nabíjet = jeho ztrátový odpor je menší, než 1GΩ. Radši se podívej výš, jsou tam pro časovač 555 nakreslené nomogramy = grafy pro jednoduché určení časovacího RC článku - pokud znáš 2 parametry, z grafu určíš třetí (odpor, kapacita a čas).
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
Banda
Příspěvky: 1170
Registrován: 22 bře 2005, 00:00
Bydliště: OV

#10 Příspěvek od Banda »

>ojojky: to co potřebuješ je procesor a pak by to mohlo vypadat třeba takto viz. foto
Přílohy

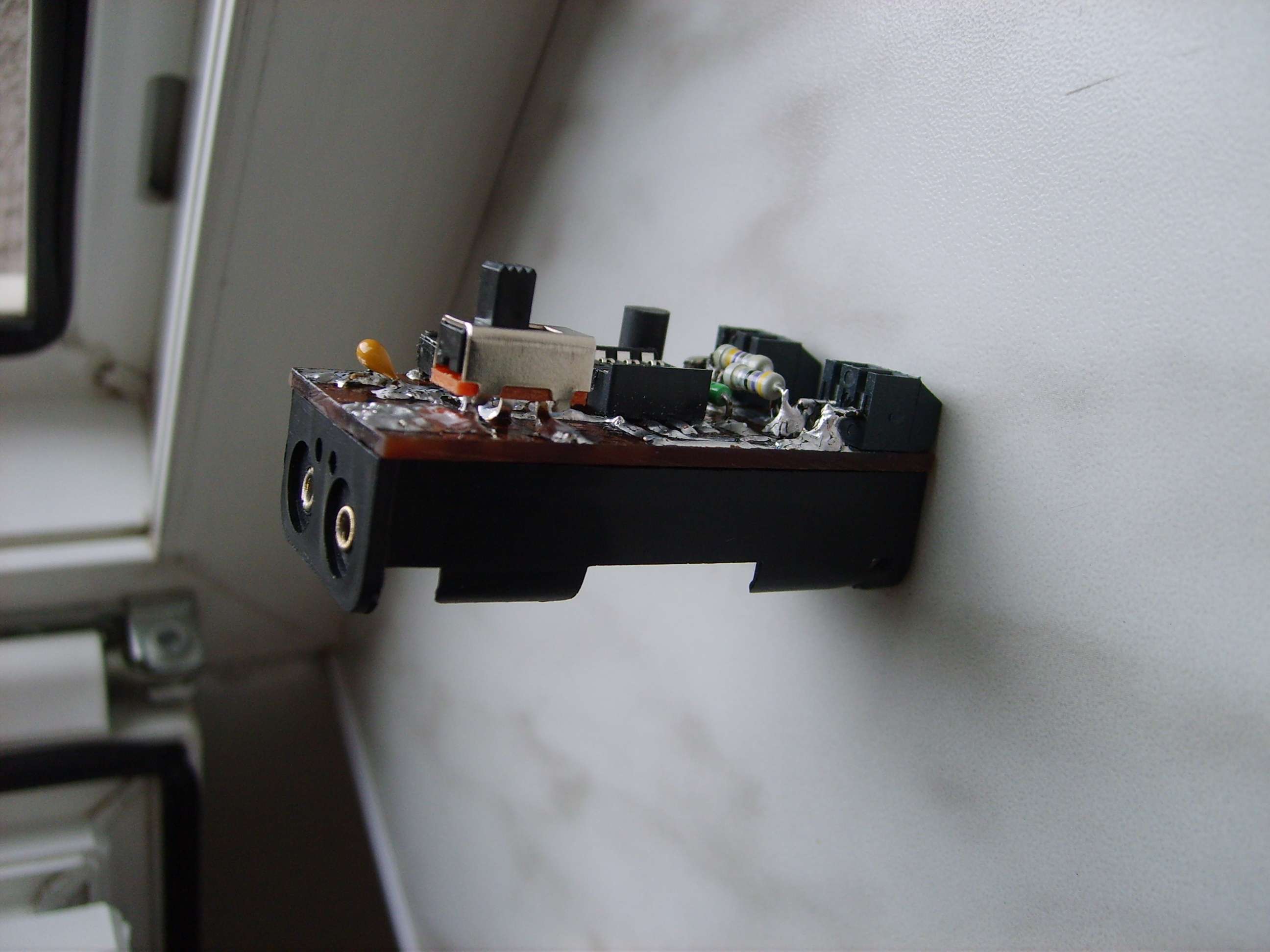

LED blikač - foto2.jpg
(209.57 KiB) Staženo 110 x

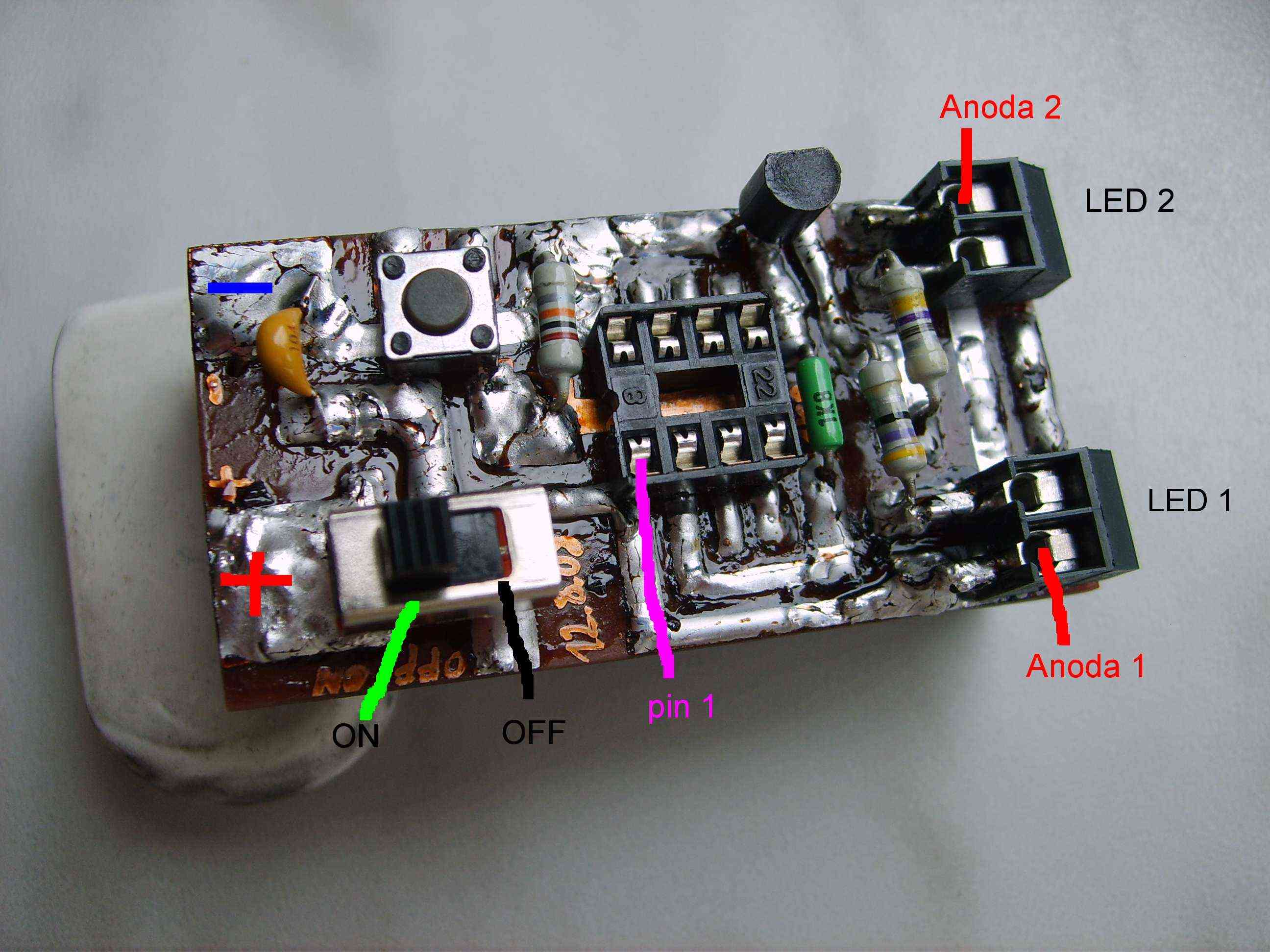

LED blikač - foto1 + popis.JPG
(279.15 KiB) Staženo 98 x
Uživatelský avatar
ojojky
Příspěvky: 11
Registrován: 02 dub 2010, 00:00

#11 Příspěvek od ojojky »

O procesoru jsem taky uvažoval, problém je ale v tom, že já nejsem ani elelktro amatér a pájku sem měl v ruce už dávno, takže tu uplatňuje tak akorát znalosti v fyziky pro gymnázia. Takže pokut bych neměl po ruce nějaké podrobné schéma s návodem, tak bych to dohromady nedal.

Jinak s tím "časováním" jsem to pochopil.
1,1 x R1 [ohm] x C1 [uF] = T [s]
z čehoš my vyšlo pro 1h a C1 = 20 uF, že R1 = 150000000 omů.

Bohužel mám nulový přehled, takže sem do přízměvku dat, to co sem tam dal.
AmarokCZ
Příspěvky: 2838
Registrován: 20 pro 2006, 00:00
Bydliště: Poličské krystalinikum
Kontaktovat uživatele:

#12 Příspěvek od AmarokCZ »

Banda: Koukám, že trpíš nemocí která potkává 100% lidí, kteří začnou pracovat s procesory - cpou je pak všude a to hlavně tam kde je to zbytečné.
Na tento účel je nejlepší použít IO 4060 a podobné, vyGooglovaný příklad časovače pro sepnutí relé je třeba tady
Uživatelský avatar
EKKAR
Příspěvky: 35020
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#13 Příspěvek od EKKAR »

Amarok - PICmánie u Bandy je nepopiratelná, ale Ty jseš taky vedle - to orientační světlo stačí na 3-4 minuty, neboli něco kolem 200 sekund.

Ojojky: s tantalovým kondem se to dá zvládnout - ty mají velkou kapacitu a minimální svod. Poohlídni se po nějakým, co má 50-100uF.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
AmarokCZ
Příspěvky: 2838
Registrován: 20 pro 2006, 00:00
Bydliště: Poličské krystalinikum
Kontaktovat uživatele:

#14 Příspěvek od AmarokCZ »

EKKAR: Ty seš vedle, protože ojojky v posledním příspěvku řeší dobu jedné hodiny !! Mě by taky stačilo pár minut, ale když chce hodinu, tak mu v tom nebráním.
Uživatelský avatar
Vogon
Příspěvky: 1618
Registrován: 14 kvě 2009, 00:00
Bydliště: Brno

#15 Příspěvek od Vogon »

Ono existuje něco tak stupidního jako je Millerův integrátor se dvěma tranzistorama.
Přílohy

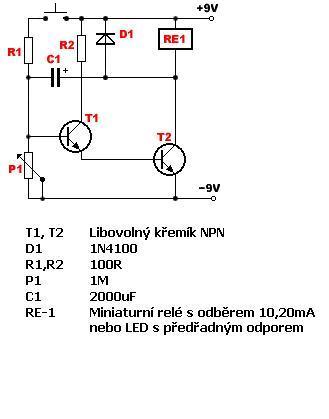

Ovod je tvz. Millerův integrátor, který je schopen uspokojivě spínat časy řádu jednotek hodin.
Po stisknutí tlačítka se oba tranzistory otevřou a kotva RL1 přitáhne, pokud je tam LED rozsvítí se.
Délku sepnutého stavu určujeme velikostí kapacity konden
(18.14 KiB) Staženo 110 x
Naposledy upravil(a) Vogon dne 05 dub 2010, 12:52, celkem upraveno 2 x.
