Policejní blikač s 32 modrými LED

Zpráva

klimamost · #1 Příspěvek od **klimamost** » 12 zář 2009, 15:58

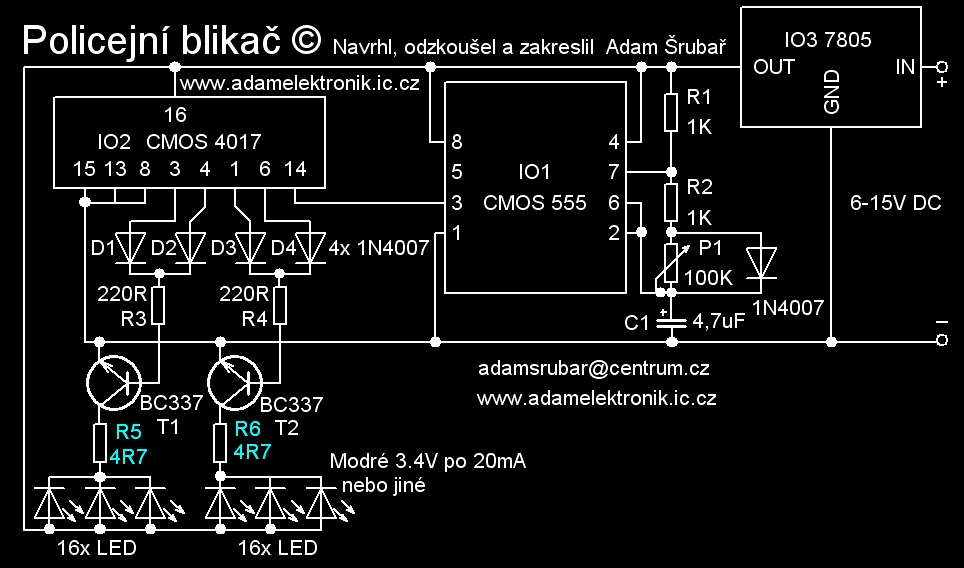

Policejní blikač s 32 modrými LED
Když to zapnu tak se rozsvítí jen jedna strana,a tím to skončí? Nevíte čím by to mohlo být?Diky

klimamost · #2 Příspěvek od **klimamost** » 12 zář 2009, 16:55

Ještě mě napadlo jestli by to nemohlo být tím že jsem použil místo cmos 555 obvod označen TS555CN!Protože u nás v krámě mají jen ten, a když jsem koupil přes internet zde http://www.ele.cz/obchod/index.html Typ CM555 tak my přišlo TS555CN.

#3 Příspěvek od **EKKAR** » 12 zář 2009, 17:26

Ověř, jestli kmitá ten IO - jestli na jeho výstupu (vývod č.3) jsou impulsy neboli jestli se tam pravidelně střídá vysoká a nízká úroveň. Může to být jen chybou v zapojení, nebo může být i ten IO vadný - hledej zkraty tam, kde nemá být nic propojené a chybějící spoje tam, kde by měly být.
Určitě by měl být vývod č.4 připojený na kladné napájecí napětí a vývod č.5 spojený keramickým kondíkem buď s kladnou, nebo zápornou svorkou napájení. Takhle podle schématu prověř všecky vývody - pokud máš opravdu ekvivalent obvodu NE555, pak by to mělo kmitat a ten čítač by měl postupně měnit stavy na výstupech.

klimamost · #4 Příspěvek od **klimamost** » 12 zář 2009, 18:34

TAK UŽ JE VŠECHNO OK ,MĚL JSEM SPOJENO VYVODY 8 a 3(ŠPATNĚ JSEM TO NAKRESLYL)

akorát to nebliká tak rychle ,takže jak to mam upravit aby to blikalo Rychleji????

Devo70 · #5 Příspěvek od **Devo70** » 12 zář 2009, 18:35

Zníž hodnotu C1

klimamost · #6 Příspěvek od **klimamost** » 12 zář 2009, 18:38

Ted jsem si všim že jsem tam misto 4,7 dal 47

klimamost · #7 Příspěvek od **klimamost** » 10 srp 2010, 11:23

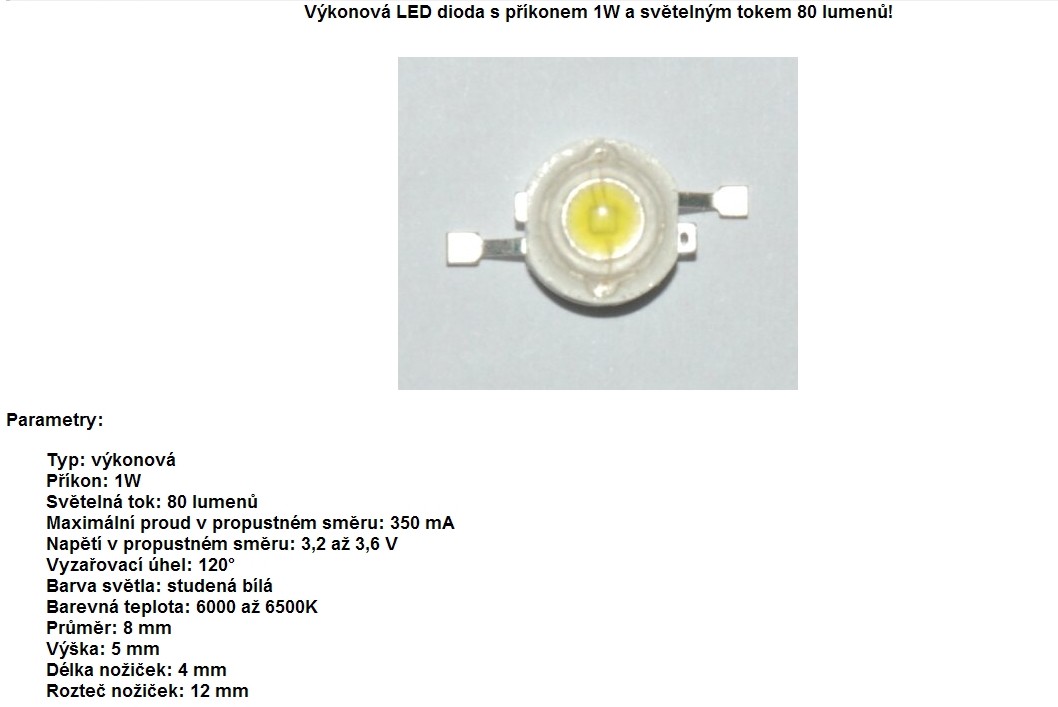

Utáhne každá strana 6 diod????

breta1 · #8 Příspěvek od **breta1** » 10 srp 2010, 11:32

Neutáhne.
Místo BC337 musíš dát jiný tranzistor nebo lépe FET (např. IRFZ44).
Ani ten stabilizátor to neutáhne.

#9 Příspěvek od **EKKAR** » 10 srp 2010, 14:40

V případě potřeby napájet větší počet LED je jednodušší použít pro LEDky napájení vyšším napětím odbočené před stabilíkem - docela postačí 12V - a LEDky zapojit sério-paralelně. Samozřejmě je potřeba použít spínací tranzistory pro větší výkon a přepočítat sériové odpory. Pokud se napájení LED použije nestabilizované napětí, stačí pouze pro napájení časovače a čítače stábl v provedení 78Lxx.

klimamost · #10 Příspěvek od **klimamost** » 21 zář 2010, 18:13

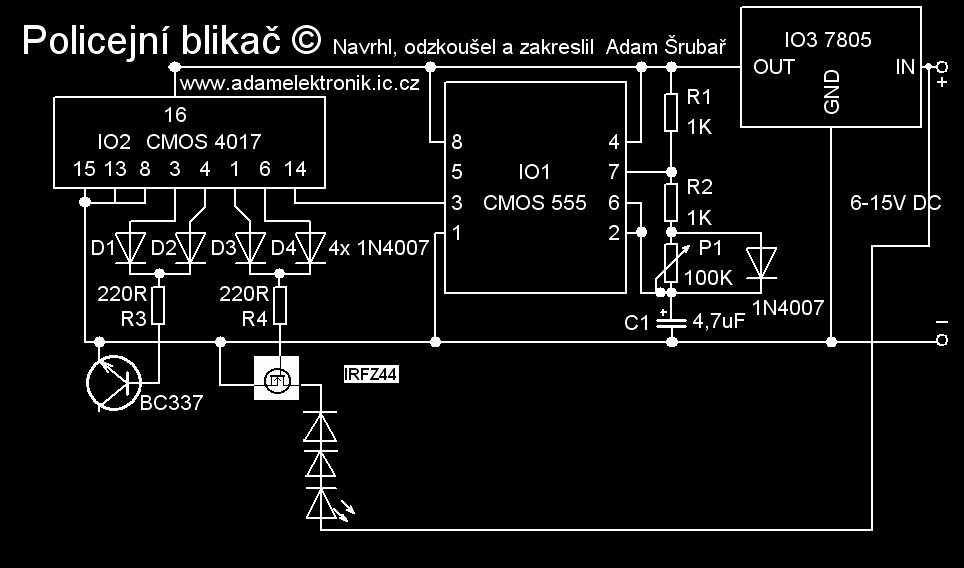

Takhle to bude teda fungovat???

Banda · #11 Příspěvek od **Banda** » 21 zář 2010, 21:02

Stabilizátor úplně zruš, napájej to max. 12V, do série s LED patří rezistor, diody D3,D4 katodama přímo na Gate tranzistoru a R4=10k mezi Gate a GND.

bastliar · #12 Příspěvek od **bastliar** » 22 zář 2010, 10:55

Rád by som sa opýtal, je možné tento obvod použiť ku zhotoveniu svetelného hada, keď sa postupne ledky po sebe rozsvecujú .

#13 Příspěvek od **EKKAR** » 22 zář 2010, 11:30

Bastliar - samozřejmě že to jde, ten obvod 4017 jen musíš zapojit k víc spínačům, aspoň ke 4 - zapojení se jinak nemění. Podívej se do datasheetu 4017, jak má výstupní posloupnost signálů, pak Tě to napadne samo.

bastliar · #14 Příspěvek od **bastliar** » 22 zář 2010, 14:47

No hej
http://www.doctronics.co.uk/4017.htm

klimamost · #15 Příspěvek od **klimamost** » 22 zář 2010, 17:28

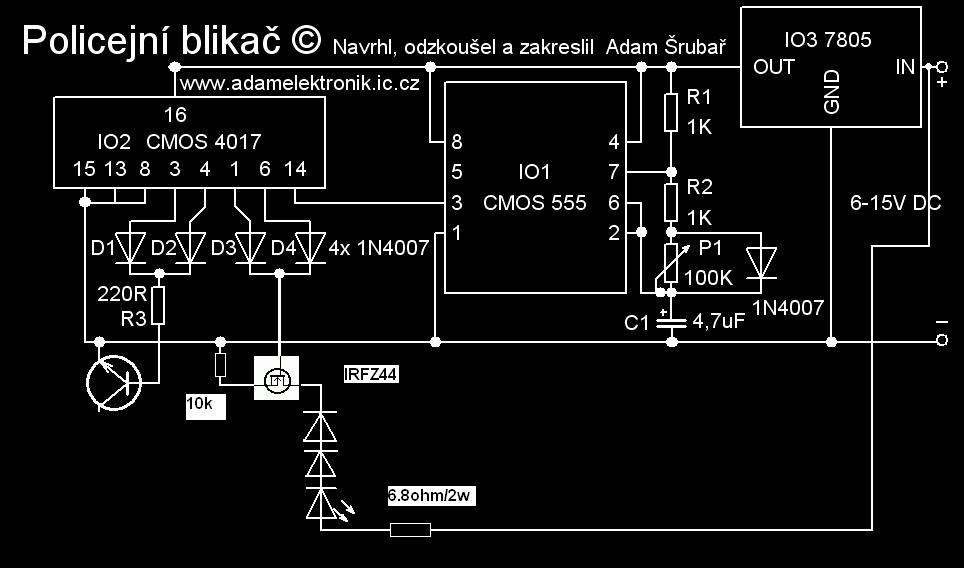

Takže takle?
