Optočlen

Zpráva

vladonik · #1 Příspěvek od **vladonik** » 21 pro 2010, 19:50

zdravím. Chcel by som pomocou optočlenu (LTV827) spinať 12V rele. Preto by som vas chcel poprosiť o radu, že aký rezistor by som mal zapojiť na colektor fototranzistora.
ďakujem

Banda · #2 Příspěvek od **Banda** » 21 pro 2010, 20:09

Rezistor cívky relé musí být větší než 300 Ohm.

Doufám tedy, že jsem dobře pochopil, co vlastně chceš.

vladonik · #3 Příspěvek od **vladonik** » 21 pro 2010, 21:18

prečo či som pochopil čo chcem ???

AmarokCZ · #4 Příspěvek od **AmarokCZ** » 21 pro 2010, 21:25

Prostě odpor cívky relé musí mít alespoň 300ohm aby nedošlo k překročení povoleného proudu. Odpor do kolektoru nezapojíš žádný, pouze tam dáš relé 12V a min. odpor cívky 300ohm.

vladonik · #5 Příspěvek od **vladonik** » 21 pro 2010, 21:54

no 300ohm nemá, takže optočlen použiť nemôžem, a nemohol by som ho spinať cez tranzistor?

#6 Příspěvek od **EKKAR** » 21 pro 2010, 22:34

Nemohol. Lebo MUSEL - jinak tam potřebný proud nedostaneš.

Banda · #7 Příspěvek od **Banda** » 22 pro 2010, 00:11

>vladonik: Ono bude asi lepší zveřejnit schéma a pak bych se rád zeptal:
Proč tam chceš dávat optočlen?
Nebo bych se mohl zeptat: Víš proč se používají optočleny?
Pokud nebudeš znát odpověď, nevadí mi ti poradíme, ale musíme znát více podrobností.

Burajko · #8 Příspěvek od **Burajko** » 22 pro 2010, 20:14

Asi ma galvanicky spojenu cievku s kontaktami. :lol:

vladonik · #9 Příspěvek od **vladonik** » 23 pro 2010, 09:45

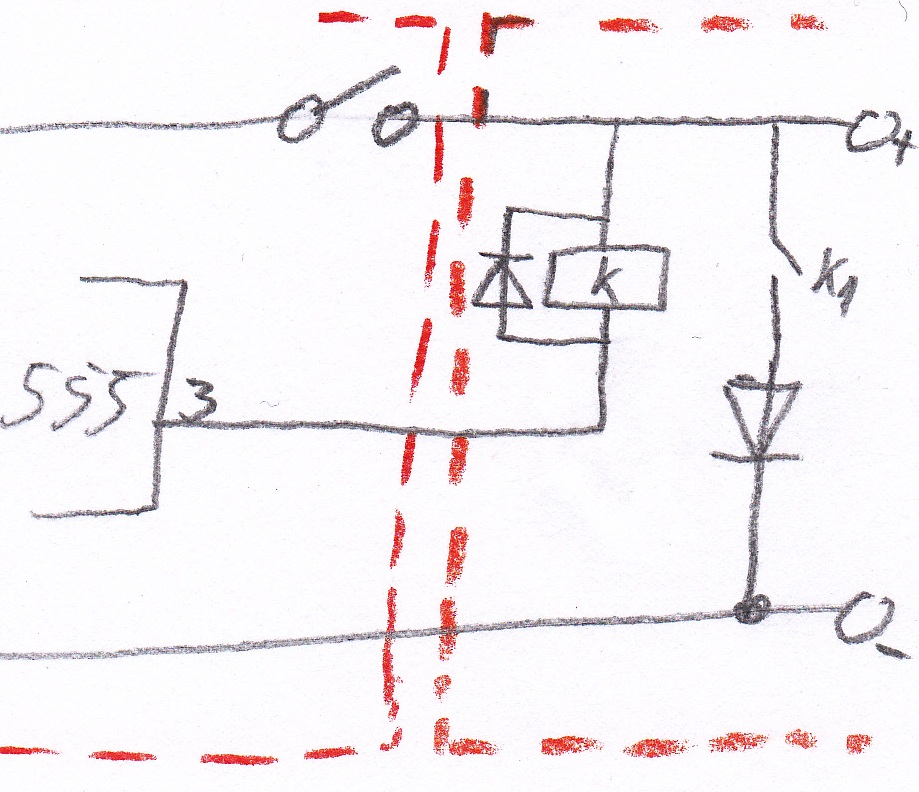

mám s tým obvodom takýto problém. pomocou 555 spínam relé, funkciu 555 poterbujem zapnuť a vypnuť-tak to robím pomocou vypinača(ľava časť). Lenže keď vypnem vypinač tak mi rel zopne a obvod s 555 stale funguje, ako keby bol napajaný cez cievku rele. A preto tam chcem dať optočlen alebo tranzistor, aby som 555-kou spinal len ten optočlen a ten by spinal rele.

#10 Příspěvek od **Hill** » 23 pro 2010, 10:33

A co ti brání vypínat výstup 3 časovače od relé (a časovač může zůstat pod napětím, tolik zase nežere)?
Nebo, nemá-li časovač zůstat pod napětím: co ti brání dát vypínač do druhého drátu napájení, abys odpojoval od časovače mínus?
Galvanické oddělení tam zjevně nepotřebuješ, otázkou je i potřeba toho relé.
Co tím spínáš za odběr?

AmarokCZ · #11 Příspěvek od **AmarokCZ** » 23 pro 2010, 10:39

vladonik: nebylo by jednodušší pomocí toho vypínače např. zkratovat časovací kondenzátor, pokud se jedná o astabilní zapojení (pokud je to jiné zapojení, tak se taky něco udělat). Nebo proč nepřesuneš vypínač tak, aby odpojoval od napájení i to relé?

breta1 · #12 Příspěvek od **breta1** » 23 pro 2010, 11:12

Ale stejně mi hlava nebere, jak to může sepnout relé přes PIN3, když je do 555 odpojeno napájení - ledaže by ten tranzistor v PIN3 byl částečně proražený.

#13 Příspěvek od **EKKAR** » 23 pro 2010, 11:40

Ale hovning proražený - jednoduše protože výstup v 555 se při vypnutí napájení "uzemní" = takže vinutím relátka protéká dál proud.

vladonik · #14 Příspěvek od **vladonik** » 26 pro 2010, 11:42

tak už som ten problem vyriešil, teraz prerušujem vypinačom + aj -.
ďakujem Vám všetkým za odpovede

vladonik · #15 Příspěvek od **vladonik** » 26 pro 2010, 11:45

mal by som ešte jednu otazočku, na tých 12V mám pripojenú zelenú LED diodu predradný rezistor má hodnotu 470ohm. po čase sa mi začne hriať. ako by som tomu zabránil mám daako zmeniť hodnotu odporu alebo použiť silnejši rezistor
