Osciloskop BM550

Zpráva

ACDC · #1 Příspěvek od **ACDC** » 22 zář 2009, 11:11

Dobrý den, na tomto osciloskopu mi nechtejí fungovat rozsahy 0,1 , 0,2 a 0,5 ms časové základny.Měl jsem podezření na přepínač rozsahů časové základny, ten jsem rozebral, proměřil dle dokumentace, ale závadu jsem nenašel, neví někdo kde ještě hledat závadu?

alles · #2 Příspěvek od **alles** » 22 zář 2009, 11:59

přepínání rozsahu časovky se obvykle děje, změnou časové konstanty RC článku, aby se ušetřili součástky je např. přepínání 1,2,5 řešeno přepínáním odporů a 1,10,100 přepínání kondenzátorů, vzájemná kombinace pak určuje čas... bádáním ve schématu by jsi měl přijít na součástku společnou pouze pro tyto rozsahy

ACDC · #3 Příspěvek od **ACDC** » 22 zář 2009, 22:37

Právě že jsem na ty společné součástky přišel,ale ať hledám jak chci nic špatného jsem zatím nenašel.Zítra se na to ještě kouknu.

#4 Příspěvek od **zdenoeddie** » 22 zář 2009, 22:51

skus preskumat samotny mechanicky prepinac, mne dost blbne v poslednom case, musim ho zatlacit aby fungovala casovka

ACDC · #5 Příspěvek od **ACDC** » 24 zář 2009, 08:39

Tak už jsem na to konečně přišel,závada byla na svitkovém kondenzátoru u přepínače časové základny,při proměřování se kondenzátor tvářil, že je v pořádku, přesto jsem ho vyměnil, a už to funguje.

ACDC · #6 Příspěvek od **ACDC** » 25 zář 2009, 23:52

Zdravim, tak mám ještě jeden problém s osciloskopem, pokud připojím signál např. z kalibrátoru obdélník 1kHz, na obrazovce se mi oběví obdélník, ale vysoká úroveň na levé straně 3 dílky, a poslední v pravo pouze 2 dílky.Neví někdo co stím?

CakII · #7 Příspěvek od **CakII** » 03 bře 2011, 10:42

Ahoj.

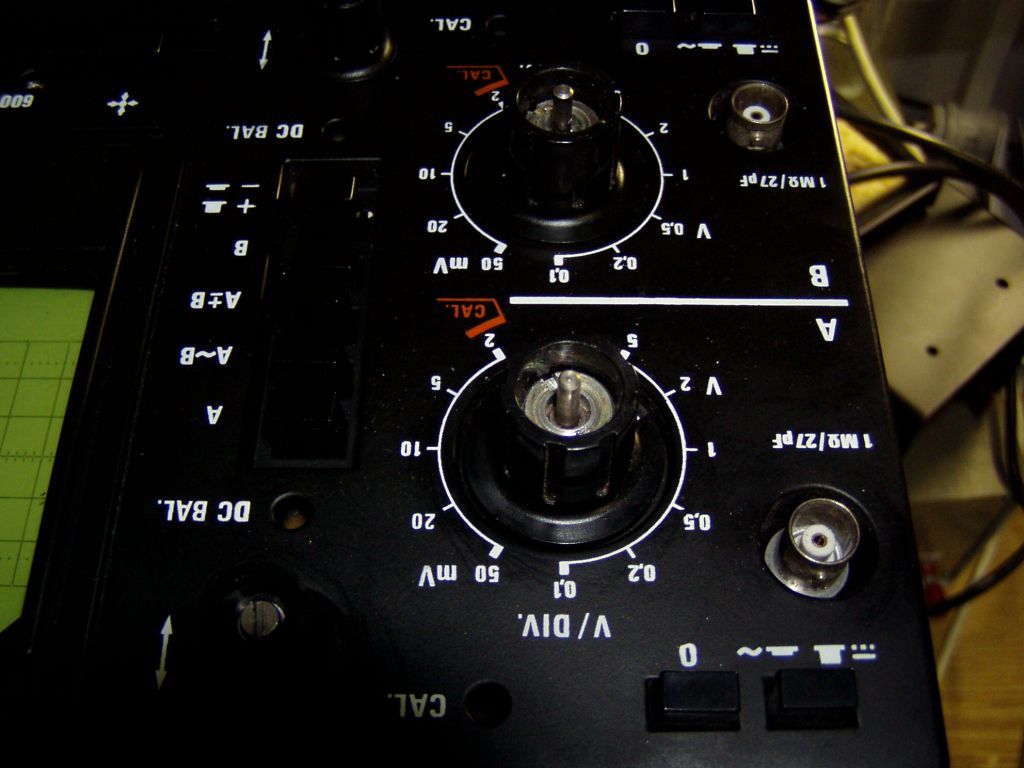

Poradí prosím někdo, jak se sundávají tyto knoflíky u BM550. Ty červené nad tím jsem sundal, ale tyto se mi nedaří. Udělal jsem si na to takový hybridní klíč, ale nejde to. Potřebuju se dostat k žárovkám. Děkuji.

fredis · #8 Příspěvek od **fredis** » 03 bře 2011, 12:00

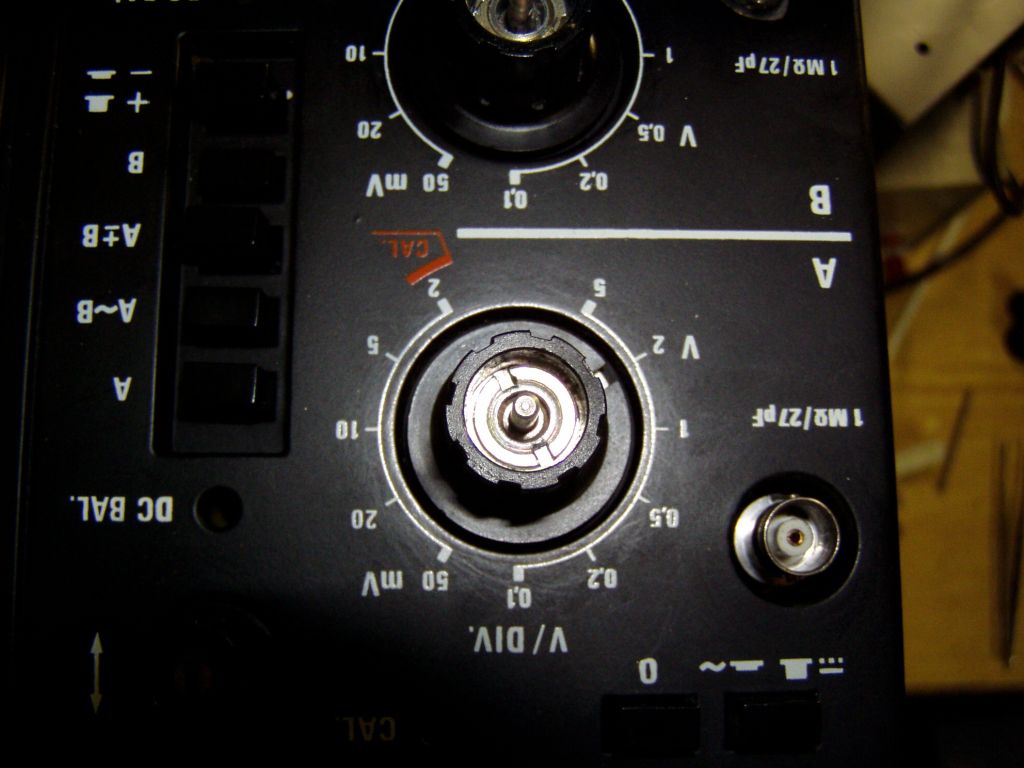

V knoflíku je vidět stříbrné mezikruží se dvěma drážkami. To je matice, kterou musíš povolit!! Chce si to udělat klíč třeba z trubky o odpovídajícím průměru, nebo vybrousit z plátku strojní pily na kov.Bývá to dost utažené, aby se knoflík neprotáčel..

fredis · #9 Příspěvek od **fredis** » 03 bře 2011, 16:48

ACDC píše:Zdravim, tak mám ještě jeden problém s osciloskopem, pokud připojím signál např. z kalibrátoru obdélník 1kHz, na obrazovce se mi oběví obdélník, ale vysoká úroveň na levé straně 3 dílky, a poslední v pravo pouze 2 dílky.Neví někdo co stím?

Pokud to je přes sondu, máš ji vykompenzovanou?!!

zzet · #10 Příspěvek od **zzet** » 15 dub 2011, 13:04

Prosím moc ,kde se dá sehnat kompletní manual a schema.Děkuji za info.

nobis · #11 Příspěvek od **nobis** » 15 dub 2011, 21:24

zzet:
http://www.zewel.tuliscz.com/meraky-brno.php
