laboratorní zdroj

[debian_eb]

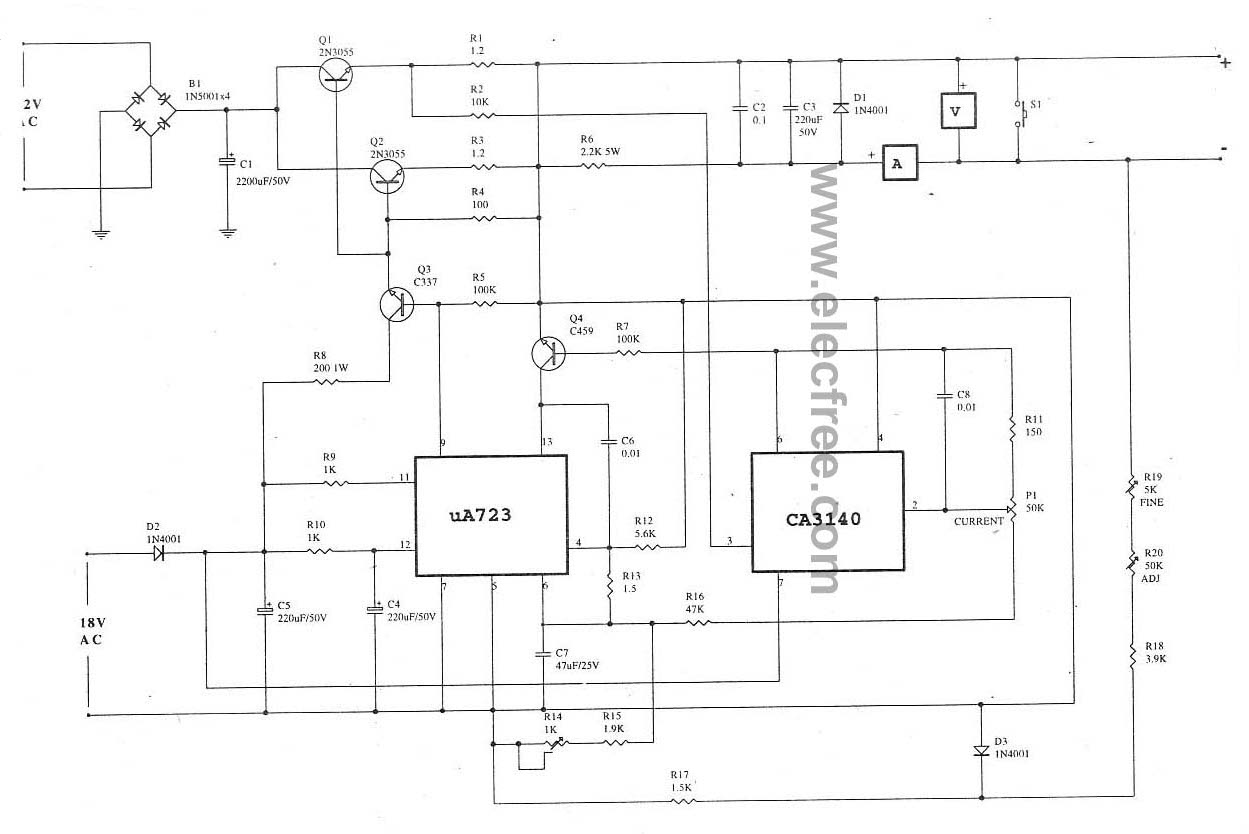

zdravím nestavěl jste někdo tenhle zdroj? Docela by mě zajímalo jestli to zapojení je dobře.

[Andrea]

Na - výstupu nějak chybí uzemění (propojení s usm. můstkem na vstupu) a ten A-metr je buď obráceně nebo má být v + větvi, to jen tak na první pohled.

Edit: Na druhý pohled, pin 5 u 723 nemá být spojený se zemí, R13 bude spíš 1,5k a to proudové omezení je také nějaké divné. Jo, R11 má jít na zem.

[debian_eb]

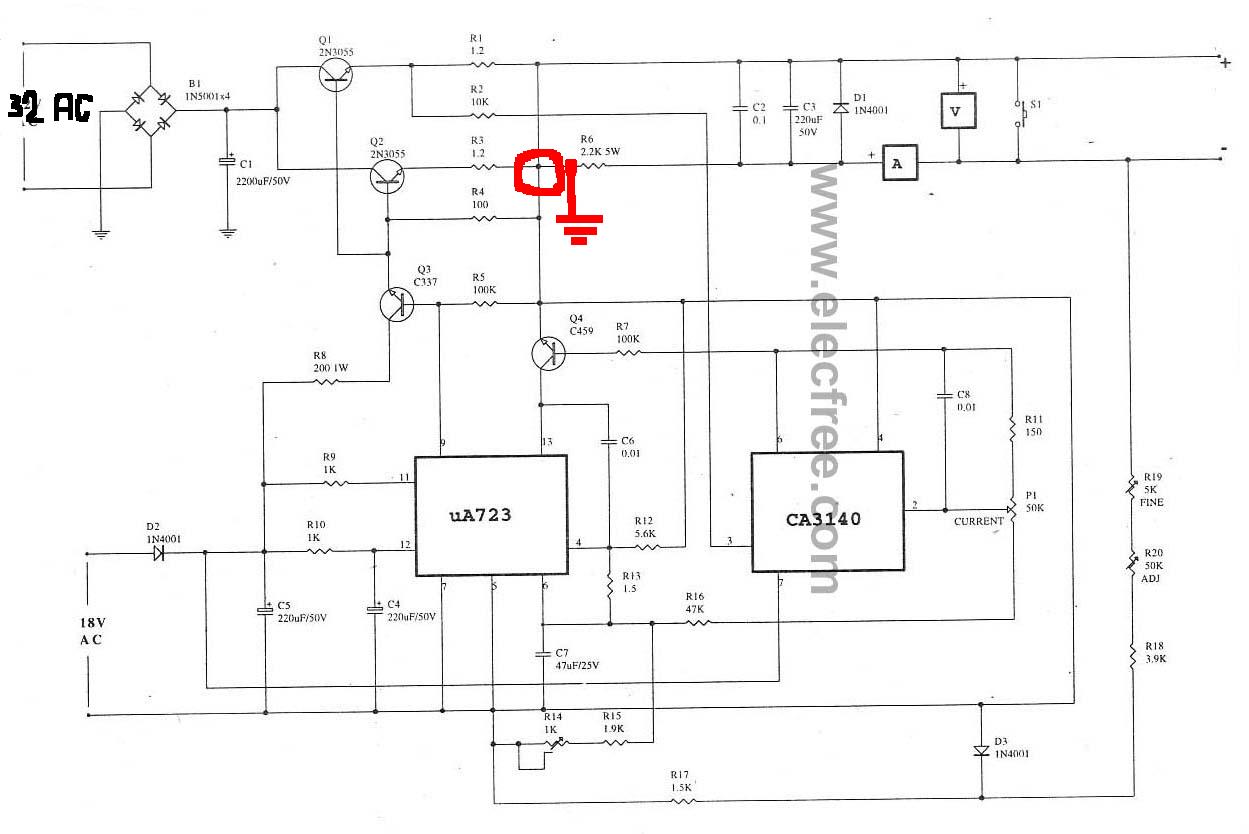

Jsem si říkal jestli to třeba nemá být takhle: Že ten uzel jak jsem označil jestli tam vůbec má být a jestli to tam nemá být přerušeno. Logicky to v tom úseku jde do zkratu.

[masar]

To máš špatně. Správně je to podle tohoto PCB.
(Až na druhý konec R6)

[debian_eb]

To mi hlava nebere nechce mi to někdo vysvětlit? (jediný co asi chápu tak je schéma zakresleno špatně)

[Andrea]

Á, Masar vyčuchal plošňák, tak to jsem se snažila zbytečně.

Edit: Potenciometr na regulaci proudu je ve schématu 50k a na plošňáku 5k. Při 50k mi vychází rozsah proudu do 6A a ty 5W odpory 1R2 shoří. Při 5k mi to vychází do 1,2A a ty odpory neshoří.

[debian_eb]

A sakra takže tam je asi víc věcí co je špatně

[Andrea]

Ale jinak to může být celkem dobrý zdroj.

[debian_eb]

no taky jsem si říkal, a jak jsi napsala: "pin 5 u 723 nemá být spojený se zemí" má být vůbec spojený s něčím? A nebyla by jsi tak hodná a upravila to originální schéma tak jak má podle tebe být zapojené? A ještě malý dotaz neměli by být ty filtrační kondíky trochu větší přece jen 2200uF na 5A se mi zdá nějak málo.

[Andrea]

Jak jde ten vodič z pinu 5, tak to křížení se zemí má být nevodivé, má vést jen na ten odporový dělič. Na desce je to správně.

[frantajetel11]

No ono nesedí ani číslování tranzistorů a jiný věci...
Masare nemáš k tomu i jiný schéma?

[masar]

Ne, PCB je součástí stránky zde

[Crifodo]

2.2 G je málo, zvlnění bude minimem o 6V pod nutným minimálním napětím pro stabilizaci při 30V/5A.
Diody 1N5001 jsou na trvalých 3A/75° a budou přetížené, na každé bude při 5A 4.5W, takže se ti rozskočí. Maximální proud je 300A v 8.3 ms.
Budeš potřebovat aspoň 5G kapacitu nebo vyšší napětí na vstupu než 32V. To zase znamená, že to odpráskne diody při zapnutí nabíjecím proudem. Taky zatížení tranzistorů je kritické, při kombinaci maximální proud/minimální napětí je pro jeden tranzistor těsně na hraně SOA a to pro 25°, natož v reálných podmínkách.
Celkem tragický zdroj i bez uvažování nutných tolerancí napájecího napětí, když to přepočítáš pro přípustná kolísání sítě, je to už úplně mimo realitu.
Tlačítko S1 je pro zkoušení zapékaných kontaktů?

[debian_eb]

Jak jde ten vodič z pinu 5, tak to křížení se zemí má být nevodivé, má vést jen na ten odporový dělič. Na desce je to správně.

No já dělám desku v eaglu takže mi stačí aby bylo dobře schéma.

[dennis]

zdravím nestavěl jste někdo tenhle zdroj? Docela by mě zajímalo jestli to zapojení je dobře.

Tohle je 35 let stara konstrukce. Kdyz prolistujes amaterske radia ze 70tych roku minulyho stoleti, tak to tam najdes. Myslim, ze to tam psali Rucka a Arendas. A nemusis to googlovat az z Thajska..... Co se tyka toho zemneni, jak to nahore kdosi zminoval, nezapomen, ze ten integrac jede v plovoucim rezimu. A to se divim, ze ani pani ucitelka na to neprisla.
