Náhrada KSC5042 a KSA1156

Zpráva

AmarokCZ · #1 Příspěvek od **AmarokCZ** » 03 črc 2011, 22:42

Zdravíčko, sháním náhradu za tyto dva tranzistory.
KSC5042: NPN 900V/100mA, zesílení kolem 50
KSA1156: PNP 400V/500mA, zesílení kolem 100

Předem díky.

mirosne · #2 Příspěvek od **mirosne** » 04 črc 2011, 01:32

KSC5042 - 2SC3675
KSA1156 - 2SA1156,2SA1775,2SA1400,2SC2752

AmarokCZ · #3 Příspěvek od **AmarokCZ** » 04 črc 2011, 09:09

Díky, ale trochu problém je že nikde takové tranzistory neprodávají

MATYCH · #4 Příspěvek od **MATYCH** » 04 črc 2011, 11:20

http://www.pselectronic.cz/k1106-047-2sa1156.html

AmarokCZ · #5 Příspěvek od **AmarokCZ** » 04 črc 2011, 21:44

Tak to vypadá celkem beznadějně, napadlo mě zapojit dva jiné tranzistory do série (někde jsem to takto viděl).
Myslíte, že je to blbý nápad, případně jak to zapojit aby bylo na obou tranzistorech stejné napětí ??

#6 Příspěvek od **PavelFF** » 04 črc 2011, 22:35

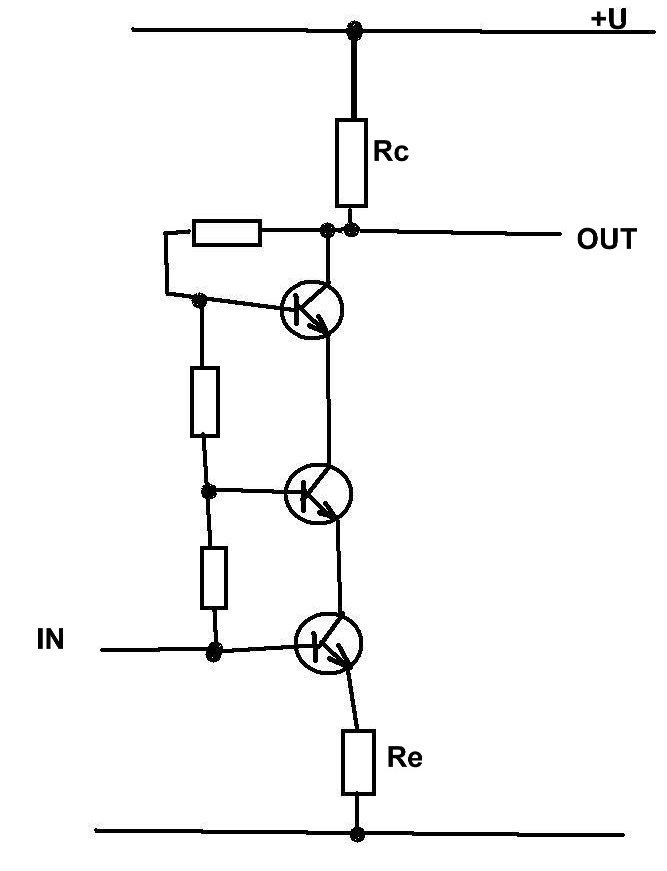

Tohle mi tu poradil jeden dobrý člověk. Tak to dávám dál. Na formu nehleď, jde o obsah.
Je to náhrada jednoho tranzistoru v zapojení se společným emitorem.

Zkoušel jsem to a funguje to.

Aby bylo napětí rovnoměrně rozděleno, musí být dost tvrdý dělič bázových odporů. Což je trochu nevýhoda. Když je dělič měkčí, tak se zvyšují rozdíly v napětí mezi tranzistory .

AmarokCZ · #7 Příspěvek od **AmarokCZ** » 04 črc 2011, 22:53

Hmm, já to mám zapojeno viz příloha.
I1 je střídavý proudový zdroj, proud se mění od 0 do cca 1mA, takže přes Q5 protéká od 0 do cca 6mA. Celé to slouží jako koncový stupeň jakéhosi operačního zesilovače pracujícího ve třídě A.
EDIT: asi to nebude pro mě aplikovatelné kvůli těm bázovým odporům
