co je to za součástky

Zpráva

sr71 · #1 Příspěvek od **sr71** » 18 črc 2011, 23:25

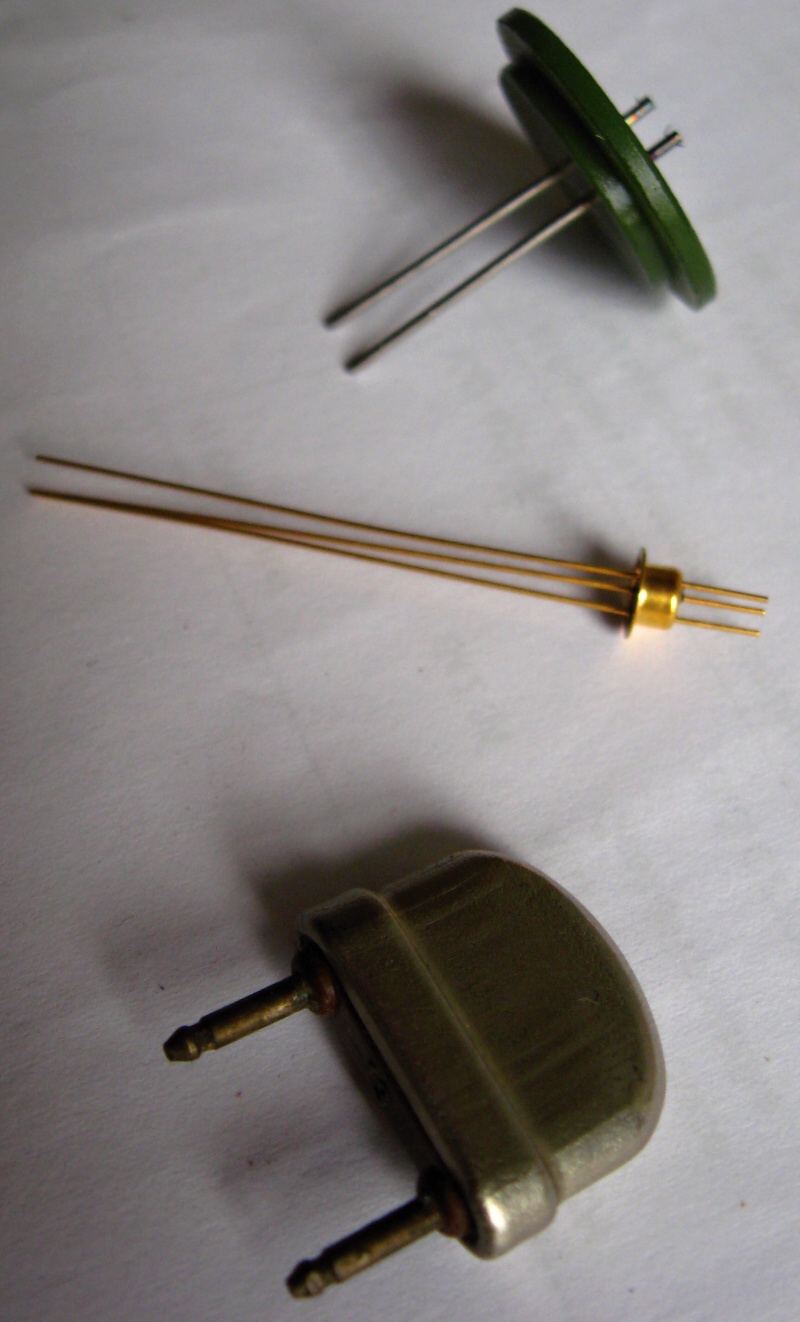

při třídění nějakých starých součástek mě zaujalo tohle: ty první dvě jsou podle mě nějaké průchodky, ví někdo v čem se používaly?
u toho krystalu dole je z každé strany na pouzdře uvedena jiná frekvence, mám jich víc a u každého je to obdobně - z jedné strany je vždy okolo 120MHz (asi jsou podle mě původně z letecké radiostanice), ale z druhé strany je uvedeno cca 30Mhz, proč tam jsou tyto rozdílné hodnoty?

#2 Příspěvek od **ok1hga** » 18 črc 2011, 23:43

sr71 píše:u toho krystalu dole je z každé strany na pouzdře uvedena jiná frekvence, mám jich víc a u každého je to obdobně - z jedné strany je vždy okolo 120MHz (asi jsou podle mě původně z letecké radiostanice), ale z druhé strany je uvedeno cca 30Mhz

může to být frekvence základní a harmonická . . . možná
vyfoť ten krystal lépe, tak aby byla vidět ta čísla.

TESLA vyráběla krystaly v různých pouzdrech s různými velikostmi a v mnoha provedeních. Některé měly nožičky(do držáku) a některé měly jen kovové bouličky a krystaly se montovaly do držáku v karuselu a jeho otáčením se přepínaly (RM31, RM33 apod.)

sr71 · #3 Příspěvek od **sr71** » 18 črc 2011, 23:47

konkrétně u jednoho z krystalů je na jedné straně 122,90MHz a pod tím číslo 151455, z druhé strany je 30,725MHz a pod tím číslo 3

Davidus · #4 Příspěvek od **Davidus** » 18 črc 2011, 23:58

s tím krystalem to vypadá že má běžet na čtvrté harmonické, je to přesně čtyřnásobek :-)

jinak to co vypadá jako pruchodka se třema nožičkama mi nápadně připomíná spodek tesláckých germaniových tranzistorů :-)

#5 Příspěvek od **ok1hga** » 19 črc 2011, 00:03

30,725 je základní kmitočet
122,900 je 4. harmonická
30,725 x 4 = 122,9

151455 asi bude výrobní číslo

a ta trojka může být přesnost, nebo kapacita polepů, možná, dál nevím . . .
může to být také číslo pozice krystalu v přístroji kam patřil . . .

sr71 · #6 Příspěvek od **sr71** » 19 črc 2011, 00:07

Davidus píše:jinak to co vypadá jako pruchodka se třema nožičkama mi nápadně připomíná spodek tesláckých germaniových tranzistorů

že by to byl polotovar pro výrobu tranzistoru? možné to je - to mě vůbec nenapadlo, ale co ta velká "průchodka"?

Davidus · #7 Příspěvek od **Davidus** » 19 črc 2011, 00:11

žeby ta velká byla http://www.muzique.com/news/images/ru-ge2.jpg
ale na té fotce toho moc nevidím

sr71 · #8 Příspěvek od **sr71** » 19 črc 2011, 09:31

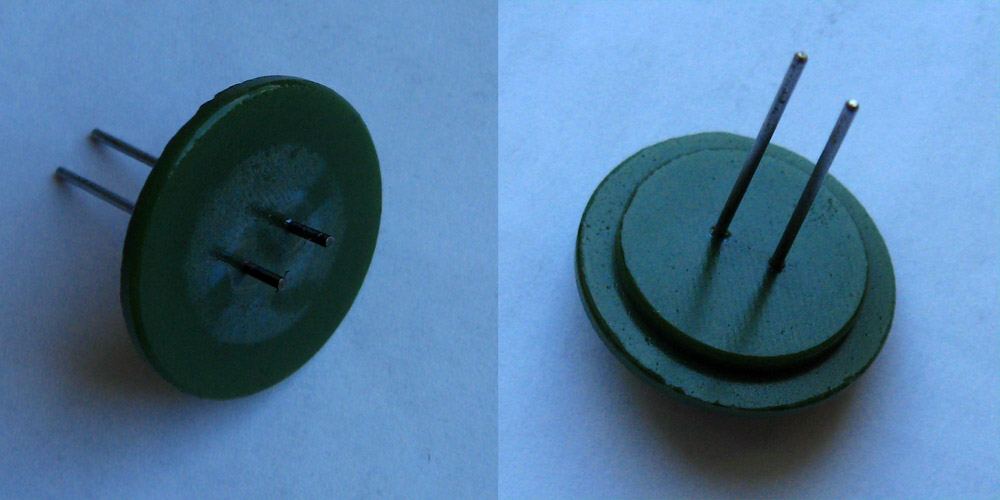

přikládám lepší foto, průměr je 26mm, rozteč vývodů 5mm, materiál toho disku je nějaký plast nebo pryskyřice

Zbytečná citace celého předchozího příspěvku vymazána. Hill

Celeron · #9 Příspěvek od **Celeron** » 19 črc 2011, 10:31

Taky jsem mel neco podobnyho. Patice od KF5xx a na ni asi 40 mm vysoka cepice. Slo to rozdelat a nestacil jsem se divit. Vevnitr byla keramicka ladicka. Stacilo zapojit s jednim KCxxx a byl dost stabilni generator 2 kHz. Vyrabela to Tesla HK, na co se to pouzivalo netusim. Mozna nejaky audiofiltry.
Na ty prvni fotce uprostred si myslim, ze je patice pro germaniovy tranzistory 107 NU 70 a podobny. Mezi ty kratky vyvody se montoval vlastni tranzistor.
Jirka

BOBOBO · #10 Příspěvek od **BOBOBO** » 26 črc 2011, 09:05

Na takovém prostředním pouzdře mám fototrandy , tedy vývody končí hned u izolantu a mezi vývody je čip zakápnutý čirou pryskyřicí .
