Spinání relé pomocí kladného impulzu
Moderátor: Moderátoři
Vidím, že nakoniec uvažuješ nad tou "mojou" schémou. Vtedy, keď som ju kreslil, som netušil, že alarm má reléový výstup. Počítal som s "čistým polovodičovým". Mám trocha obavy zo "šumu" na kontakte. V prípade problémov by mohlo pomôcť zväčšenie C3. Pridaj si tam ešte LED-ku, aby bolo jasné, či to je zapnuté alebo vypnuté...
Vyskúšal som na kontaktnom poli zapojenie od Vojta7. Pri 9V s uvedenými hodnotami súčiastok nefungovalo! Po zmene hodnôt to fungovalo perfektne ale pre 12V už bolo zase treba zmeniť hodnoty odporov a aj elektrolytu. Takže pozor! Funguje to ale treba to "vyladiť". Tiež by si to mohol použiť s tým, že miesto tlačítka by si dal malé relátko, ako sme tu dávnejšie spomínali.
A to výkonové by muselo mať 2 spínacie kontakty.
Vyskúšal som na kontaktnom poli zapojenie od Vojta7. Pri 9V s uvedenými hodnotami súčiastok nefungovalo! Po zmene hodnôt to fungovalo perfektne ale pre 12V už bolo zase treba zmeniť hodnoty odporov a aj elektrolytu. Takže pozor! Funguje to ale treba to "vyladiť". Tiež by si to mohol použiť s tým, že miesto tlačítka by si dal malé relátko, ako sme tu dávnejšie spomínali.
A to výkonové by muselo mať 2 spínacie kontakty.
Mmaarraa už musíš mať asi z toho všetkého riadny guláš! Pokúsim sa Ti načrtnúť "konečné" riešenie aby sme to do zimy stihli... Myslím, že to už bude v Tvojich silách zrealizovať. Obvod od Vojta7 som trocha upravil. Teraz (na stole) bezpečne funguje v rozsahu 10-15V, dokonca to už nie je ani závislé na dĺžke ovládacieho impulzu. Ovládacie relé môžeš použiť napríklad: http://www.gme.cz/cz/rele-nt73-3-cs10-d ... 4-144.html
a výkonové: http://www.gme.cz/cz/relef4052-12-p634-041.html
Dokreslil som Ti to do detailu. R7 je spotrebič, záťaž. Keď zopne relé, spojí S2 s P2.
Kľudne by som použil toto "druhé" riešenie. Funguje to, mám to odskúšané, nevidím tam žiadny problém. A je to relatívne jednoduchšie. Najväčšia položka sú relátka, to ostatné je za pár Kč.
a výkonové: http://www.gme.cz/cz/relef4052-12-p634-041.html
Dokreslil som Ti to do detailu. R7 je spotrebič, záťaž. Keď zopne relé, spojí S2 s P2.
Kľudne by som použil toto "druhé" riešenie. Funguje to, mám to odskúšané, nevidím tam žiadny problém. A je to relatívne jednoduchšie. Najväčšia položka sú relátka, to ostatné je za pár Kč.
- Přílohy
-
KO AUTO 2.png- (8.64 KiB) Staženo 122 x
Naposledy upravil(a) fery66 dne 26 črc 2011, 15:24, celkem upraveno 2 x.
Fery jsi borec, dekuju
Mas pravdu uz mi z toho jde hlava kolem, ale jsou tu super lidi, ktery pomuzou i takovy LAME jako jsem ja.
Dioda na indikaci je super. Samotny spinany zarizeni bude tedy na kontaktech rele K1 na kontaktech P2 a O2? Jaky z tech dvou reseni by jsis dal do auta ty, nebo to prvni je nevyhovujici kuli sumu?
Snad nam to Andy nepomluvi
Mas pravdu uz mi z toho jde hlava kolem, ale jsou tu super lidi, ktery pomuzou i takovy LAME jako jsem ja.
Dioda na indikaci je super. Samotny spinany zarizeni bude tedy na kontaktech rele K1 na kontaktech P2 a O2? Jaky z tech dvou reseni by jsis dal do auta ty, nebo to prvni je nevyhovujici kuli sumu?
Snad nam to Andy nepomluvi

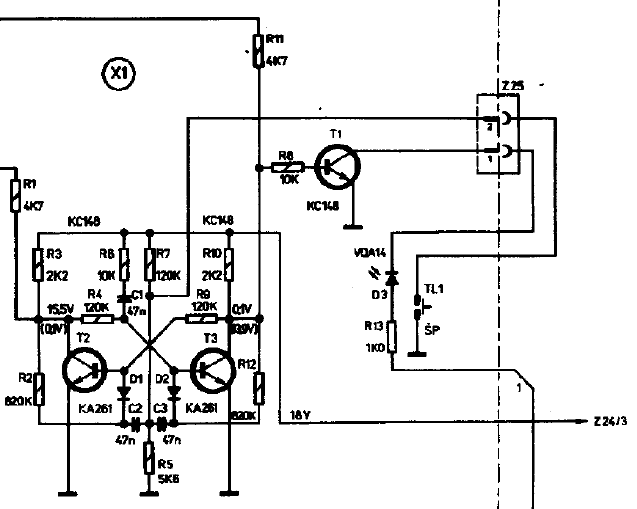

Teraz ma napadlo, inšpirácia pre ostatných, ktorí by chceli experimentovať. Dávno pradávno som používal vo "svojich" zapojeniach klopné obvody z T710A.
- Přílohy
-
- KO T710A.png
- (17.26 KiB) Staženo 81 x
mmaarraa píše:Vojta: rozumim civce relatka, ale nerozumim tomu spinacimu kontaktu u ktereho je napsano rele. Bude potreba pouzit rele s dvema spinanymi kontakty? Kdyz vynecham tlacitko, tak impulz privedu mezi ty 1k rezistory?
Impulz přivedeš místo tlačítka, ten spínač je spínací kontakt relé, program to jinak neumí.
fery66 píše:Dokreslil som Ti to do detailu. R7 je spotrebič, záťaž. Keď zopne relé, spojí S2 s P2.
Kľudne by som použil toto "druhé" riešenie. Funguje to, mám to odskúšané, nevidím tam žiadny problém. A je to relatívne jednoduchšie. Najväčšia položka sú relátka, to ostatné je za pár Kč.
Super moc dekuju. Az to spajim pochlubim se vysledkem, doufam ze z toho nikdo nedostane infarkt
