Oprava zdroje pro napájení LCD monitoru

Zpráva

Jirka1112 · #1 Příspěvek od **Jirka1112** » 04 zář 2011, 14:00

zdarvím všechny

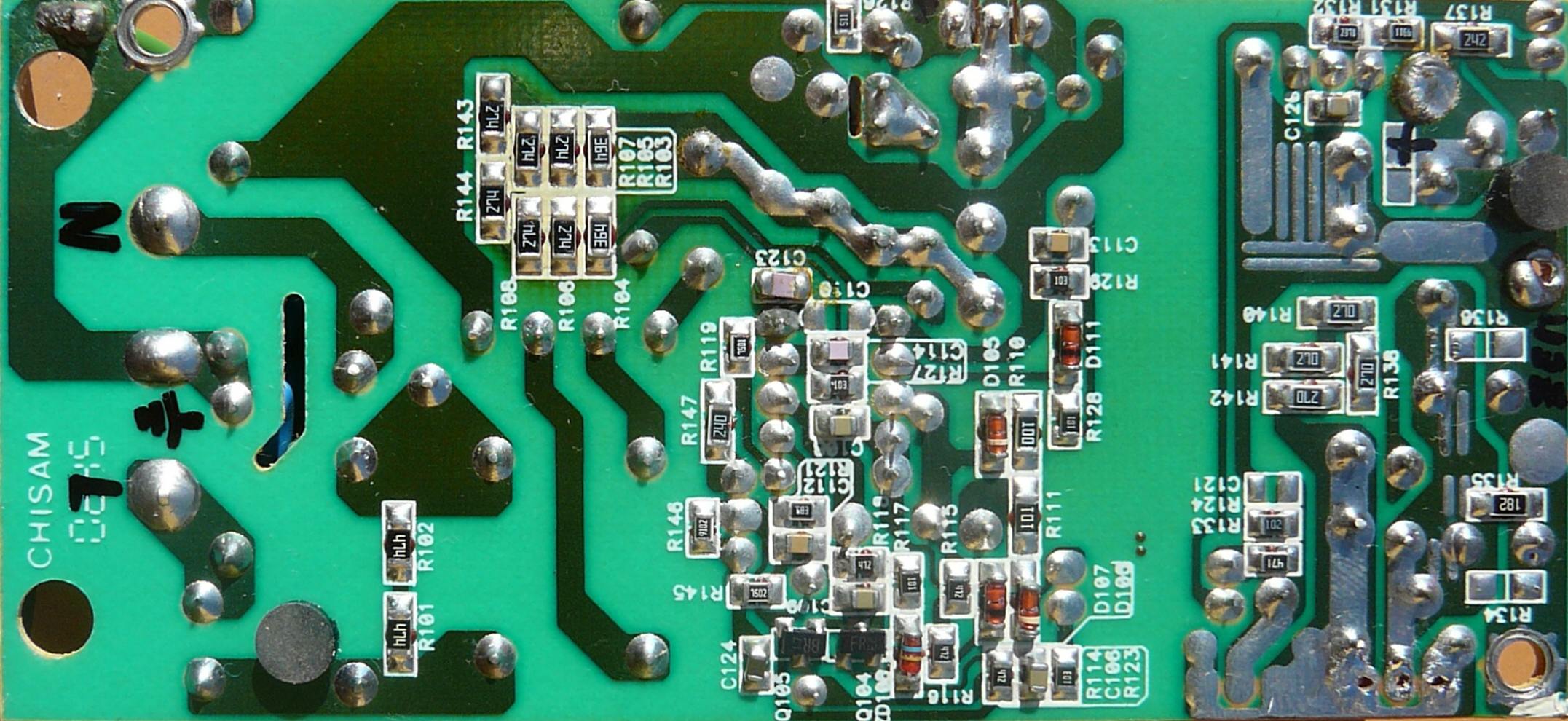

Pokouším se opravit 12V napájecí zdroj pro LCD monitor . V minulosti jsem již jednu opravu tohoto zdroje provedl, stačilo vyměnit dva nafouklé elyty a zdroj začal opět fungovat. Tentokrát bude porucha asi vážnější

. Vyměněné elyty se po letech znovu nafoukly, ale než jsem je stihl přepájet, zdroj odešel. Zjistil jsem, že je proražená dvojdioda YG805C10, ale obávám se, že to nebude vše, co bude potřebovat výměnu. Mám podezření také na induktor. Pokud by se našel někdo kdo by dokázal identifikovat označení
47S10-0010
TER2828003AX
CHI RD001 0243
viking B-2

..nebo netušíte co by mohlo způsobit proražení diody?

Součástky:
U101: CM3842 0221Z (Champion) - Current Mode PWM Controller
U103: 817C V237T - optocoupler
U102: CM431 223W6 - Low Voltage Adjustable Shunt Regulator

Q101: K2645 - MOS-FET

#2 Příspěvek od **jezevec** » 04 zář 2011, 14:46

No, induktor tam určitě nemáš.
To, co máš na mysli je impulsní trafo a vadné určitě není.

procesor · #3 Příspěvek od **procesor** » 04 zář 2011, 18:14

Jednoduchšie bude poohliadnuť sa po náhrade, takých zdrojov bude habadej.
Za pár stoviek sa to opravovať neoplatí.
Pesimistický scénar:
Asi odišla spätná väzba(odpor, optočlen,...), potom nasledovala dióda, výstupné elektrolyty, následne mohol streliť výkonový spínač, a po ňom často aj riadiaci obvod.
Ale s vysokou pravdepodobnosťou to bolo inak :wink:

dj_rizek · #4 Příspěvek od **dj_rizek** » 04 zář 2011, 19:57

Zkousel si ten monitor na jinej zdroj?
To ze se ti nafoukly vymeneny kondiky neni nic zvlastniho,sehnat poradny kondiky je dneska umeni.

Jirka1112 · #5 Příspěvek od **Jirka1112** » 05 zář 2011, 13:55

monitor jede dočasně na jiný zdroj, ale ten starý bych rád opravil, přeci jenom zdroj 12V 4A není zase tak levná záležitost, a navíc tomu chci přijít na kloub co se tomu stalo. Mám i osciloskop, kdybyste uměl někdo pradit co mám kde změřit a jak při měření postupovat. Asi to bude chtít překreslit schema..

Andrea · #6 Příspěvek od **Andrea** » 05 zář 2011, 14:45

Jestli dobře koukám, tak je tam UC3842, takových zdrojů se tu probíralo nespočet. Zkontroluj výkonový tranzistor + snímací odpor co má v sourcu, připoj externí napájení (15V) pro ten UC3842 a zkontroluj, jestli funguje reference, oscilátor jestli kmitá, buzení pro tranzistor jestli jde. Zkontroluj zpětnou vazbu, na sekundáru bude TL431..... Možná se jen proseknul ten kondík na sekundáru a vzal s sebou diodu, ale jak psal procesor, možná to bylo jinak.

procesor · #7 Příspěvek od **procesor** » 05 zář 2011, 18:47

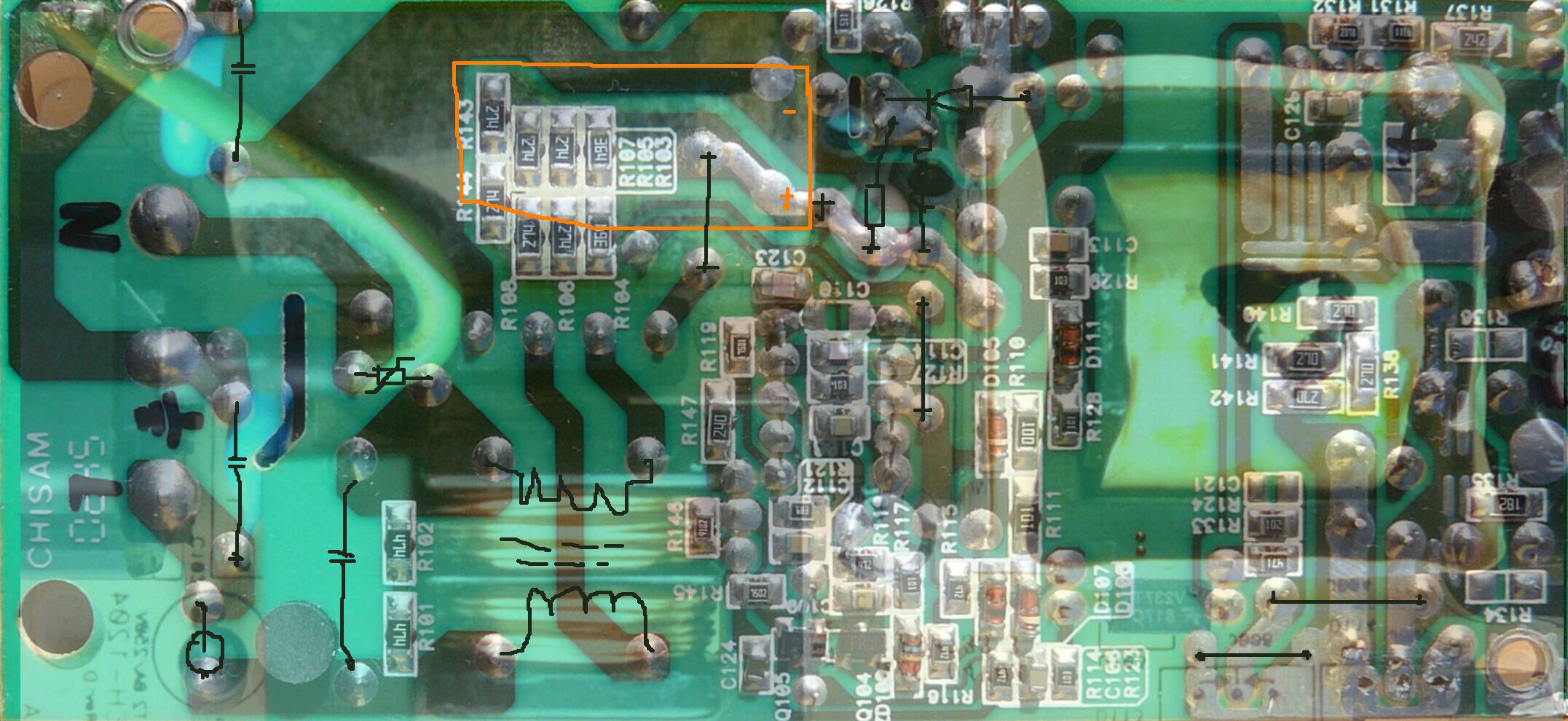

Andrea ma orlie oči ak taM vidí 8342. Ja som urobil pár krokov, ale bez originálu v rukách končím takto:

Philip_Fry · #8 Příspěvek od **Philip_Fry** » 06 zář 2011, 07:50

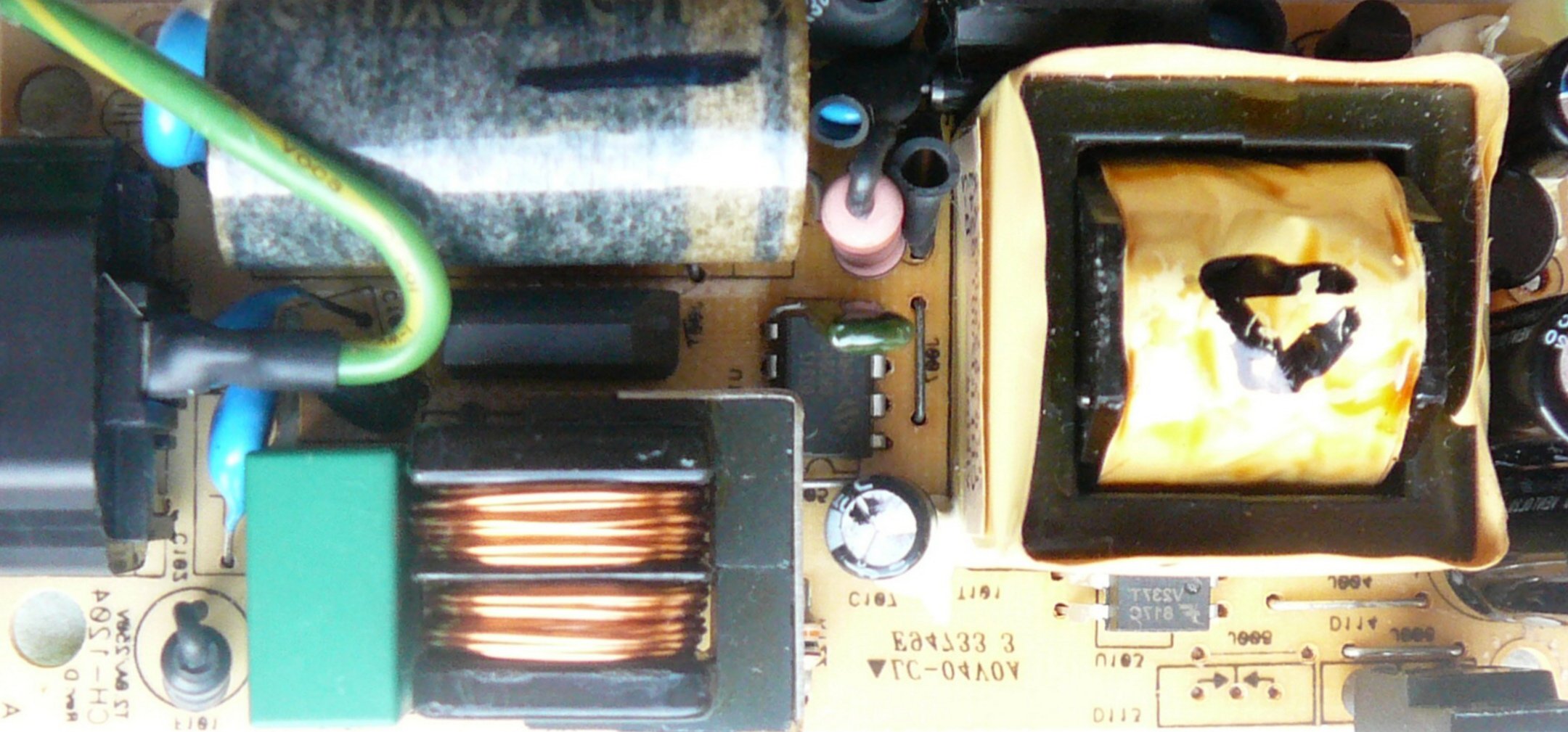

Já bych to neviděl nijak pesimisticky, pokud je na sekundáru proražená usměrňovací dioda, tak bych se zaměřil na její nejbližší okolí, primáru bych si vůbec nevšímal (snad jen preventivně zkontrolovat stav elytu v napájení toho UC, řekl bych, že to bude ten C107 a zdá se mi nafouklý) - tenhle zdroj by měl bez problémů zkrat na výstupu přežít. Samozřejmě jiná varianta je, pokud se primár tváří "umřele"

, ale o tom se autor nezmiňuje.

procesor · #9 Příspěvek od **procesor** » 06 zář 2011, 08:41

Pesimista hovorí: "Už to ani nemôže byť horšie...!
Optimista.... : "Môže to byť aj horšie..."

Philip_Fry · #10 Příspěvek od **Philip_Fry** » 06 zář 2011, 11:48

procesor

Jinak já tam tu 3842 vidím taky, v tom originálním snímku, druhý řádek na IO. Ale ruku do ohně bych za to nedal
