Porucha měniče v čerpadle grundfos a zapojení motoru na 230V

Zpráva

leonv · #1 Příspěvek od **leonv** » 16 kvě 2011, 18:18

Dobrý den,

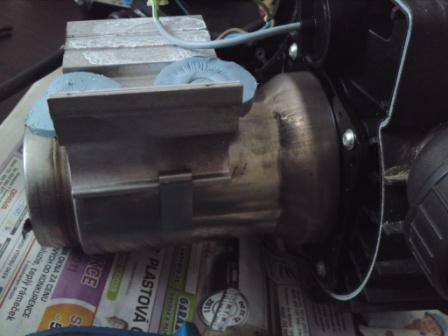

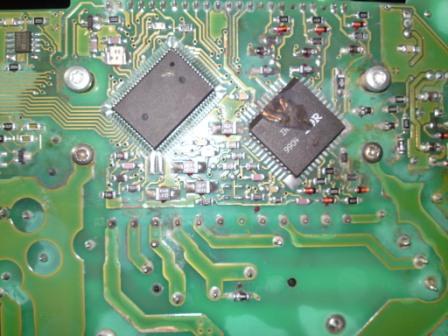

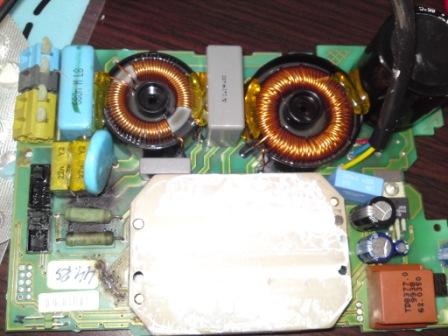

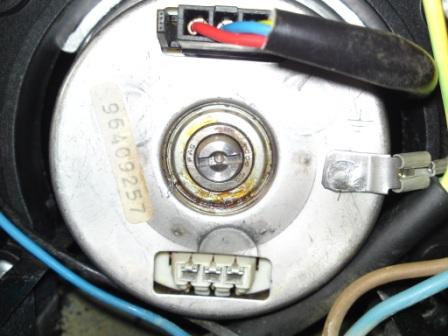

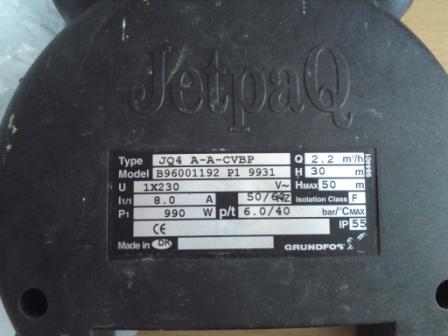

mám čerpadlo grundfos JQ4 na 230V, porouchal se měnič který z 230V dělal 3 fáze. Motor má tři vinutí, každé 3,3 OHM zapojené do hvězdy, jsou na něm dvě svorkovnice. v té spodní je propojka. Po vytažení propojky jsou vstupy na jedné a výstupy cívek na druhé svorkovnici. Při zapojené propojce bylo mezi všemi kontakty na horní svorkovnici 6,6 OHM. Chtěl bych čepadlo použít aspon na zahradu s manuálním ovládáním zapínání na napětí 230V.
Potřeboval bych poradit , zda to jde a jak motor zapojit. čerpadlo má výkon 990 W, vstupní proud 8A. přikládám fotky. Nebo to mám zapojit na tři fáze? Na zahradě nemám zásuvku a musel bych tahat prodlužku.
Proto preferuji předělat motor na 230V

Eleman · #2 Příspěvek od **Eleman** » 16 kvě 2011, 18:40

Čert ví s jakým kmitočtem a napětím samotný motor pracoval. Jeho rozměry jsou odhadem na 990W poměrně malé. Takže to vypadá spíš na vícepólový motor pracující s kmitočtem podstatně vyšším než 50Hz.
Mám vážné obavy, že přímé připojení na 230V/50Hz nebude možné.

Mirda · #3 Příspěvek od **Mirda** » 16 kvě 2011, 19:16

Pořídit jedině externí frekvenční měnič na 230V - 1,5kW, jinak to tolik vody nedá.

leonv · #4 Příspěvek od **leonv** » 16 kvě 2011, 20:03

Není třeba velký výkon potřebuju čerpat vodu z 1000l barelů a polívat zahradu.
žádné velké sání a výtlak.
Dá se podle odporu těch cívek poznat, na jaké to bylo napětí? Mohl bych použít trafo, nebo žárovku v serii s motorem?

BOBOBO · #5 Příspěvek od **BOBOBO** » 17 kvě 2011, 06:01

Poznat se to nedá a oběhová čerpadla nejsou připravena na sání . Jinak můžeš laborovat s přepojením 3fmotoru na jednu fázi s kondem . Ale v podstatě nečekej výkon . Maxtlak by jsi našel v technickém listu k čerpadlu , ale to bude platit pro funkční měnič .

leonv · #6 Příspěvek od **leonv** » 17 kvě 2011, 11:30

To čerpadlo měl otec k vrtu, sálo vodu z 3 metrů, je na něm membránový vak, tlakový spínač, a otáčky to měnilo plynule.
našel jsem manuál , kde je uvedeno, že motor je bud na 115 nebo 230V.

http://www.us.grundfos.com/web/download ... pparts.pdf

bohužel je to 10 let stará věc a v servisu nemají žádnou věc k výrobku, v nový už měniče nemají.
mám trochu obavy , že když to připojím na 230 , tak motor zhoří.
Dá se to bezpečně otestovat s nějakým předřadným odporem?
Myslel jsem, že třeba jak u nabíjení přes žárovku, nebo na 3 fáze se třemi žárovkami v serii s vinutím motoru.
Z konstrukce by to mělo jít i přepnout na trojúhelník, ty vinutí jsou samostatně.

BOBOBO · #7 Příspěvek od **BOBOBO** » 17 kvě 2011, 11:50

Odpověděl jsi si sám . Z těch fotek nahoře jsem nabyl dojmu , že jde o oběhové ..

leonv · #8 Příspěvek od **leonv** » 17 kvě 2011, 20:21

Tak jsem zapojil motor na 230 se dvěma kondenzátory 8 uF+8 uF paralelně .
Točí se pomaleji než se točilo s měničem( to by nevadilo) ale dost se hřeje. 230V je asi hodně. Po půl minutě provozu je horké a cítím trochu smrad z vinutí. Se žárovkou 100W v serii s vinutím se netočí vůbec, zato žárovka svítí krásně. Dá se nějak snížit napětí na 110V, nebo omezit proud , aby to šlo použít?

leonv · #9 Příspěvek od **leonv** » 17 kvě 2011, 21:06

naměřil jsem ampérmetrem 11A při 230V

helios · #10 Příspěvek od **helios** » 17 kvě 2011, 21:25

To je moc. Malo by to brať okolo 5A, max. 6A. Vinutia sú zapojené do hviezdy, alebo do trojuholníka?

leonv · #11 Příspěvek od **leonv** » 17 kvě 2011, 22:50

Do hvězdy.

helios · #12 Příspěvek od **helios** » 17 kvě 2011, 22:59

To je tá horšia možnosť. Potom už asi len napájať to na 110V, ale to sa zbytočne skomplikuje. Zašiel by som na zberný dvor, čerpadiel, hlavne obehových tam býva dosť, a väčšinou sú funkčné.

BOBOBO · #13 Příspěvek od **BOBOBO** » 18 kvě 2011, 06:10

Jenže on oběhové nechce ...

leonv · #14 Příspěvek od **leonv** » 26 zář 2011, 21:55

Problém jsem vyřešil, tak píšu, třeba to někomu pomůže. Koupil jsem z aukra autotrafo na 380V se skokovou regulaci 0 - napajeci napeti.
Zapojil jsem ho jen na 1 fázi + kondebzátor v čerpadle. Běží to s napětím 3x65V. Zvýšení napětí nemá žádný vliv, jen se zvedá proud.
Někdy se to nechce rozjet, tak to na moment přepnu na 90V a pak zase snížím.
Točí se pomalu, ale na polévání zahrady je výkon dostatečný.
