Snimac intenzity svetla s predpetim

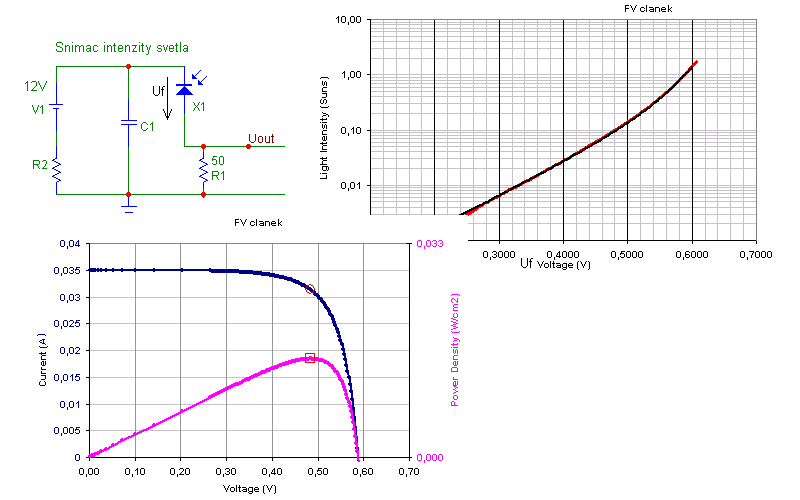

Marne koumam, proc ma komercni snimac intenzity svetla predpeti (baterii)? Vsechny vestavene soucasky jsou pasivni, takze jde o posuv pracovniho bodu. Ale duvod...?
- Přílohy
-
Snimac_inenzity_svetla.PNG- (22.65 KiB) Staženo 218 x
Protože využívá fotodiodu v závěrném směru, tedy v tzv. odporovém režimu. A tady je zdroj potřeba. Fotodioda tvoří s rezistorem R1 (mimochodem 50 ohmů je hodně málo - asi chyba) odporový dělič, jehož výstupní napětí je úměrné velikosti osvětlení.
Člověk se celý život učí jenom proto, aby ve stáří všechno zapomněl.
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
Aha.
Tech Specifikace doporucuje R1, ktery pripojuje uzivatel na kabel vne snimace, v rozsahu 50 az 10k ohmu. Hodnoty dalsich soucastek neurceny.
Tak to zmerim klidovy proud pri max osvetleni. R2 omezuje proud baterie pri zkratu. Dohledal jsem VA charku fotodiody. Cervene je dokreslena smernice 1/R1.
R1 se tedy voli co nejvetsi ale tak, aby platilo (R1+R2)Imax<V1 pri proudu max mereneho osvetleni.
Oni to vlasne zjednodusili uvadenou konstantou 0.45A/W intezity svetla.
Tam by slo misto napeti na R1 merit proud do R1.
Jak by to bylo se sumem? Se zvetsujicim se R roste sumove napeti. Pri sirce pasma 10kHz to asi nema cenu resit...
Tech Specifikace doporucuje R1, ktery pripojuje uzivatel na kabel vne snimace, v rozsahu 50 az 10k ohmu. Hodnoty dalsich soucastek neurceny.
Tak to zmerim klidovy proud pri max osvetleni. R2 omezuje proud baterie pri zkratu. Dohledal jsem VA charku fotodiody. Cervene je dokreslena smernice 1/R1.
R1 se tedy voli co nejvetsi ale tak, aby platilo (R1+R2)Imax<V1 pri proudu max mereneho osvetleni.
Oni to vlasne zjednodusili uvadenou konstantou 0.45A/W intezity svetla.
Tam by slo misto napeti na R1 merit proud do R1.
Jak by to bylo se sumem? Se zvetsujicim se R roste sumove napeti. Pri sirce pasma 10kHz to asi nema cenu resit...
- Přílohy
-
- FV_VA_charka.PNG
- Charka fotodiody se smernici R1+R2
- (15.38 KiB) Staženo 183 x
.kulikus píše:Tech Specifikace doporucuje R1, ktery pripojuje uzivatel na kabel vne snimace, v rozsahu 50 az 10k ohmu. ...
10k beru, ale 50 ohm je opravdu asi málo. Šum neřeš.
A co takhle uvést nějaké konkrétní hodnoty, typ zařízení a podobně.
Ta charakteristika fotodiody bez měřítek na osách je taky k ničemu.
Člověk se celý život učí jenom proto, aby ve stáří všechno zapomněl.
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
VA charka je z Wiki. Nic lepsiho nemam.
Prikladam datasheet snimace. Je pomerne strohy.
Prikladam datasheet snimace. Je pomerne strohy.
- Přílohy
-
2201-S01.pdf- Datasheet snimace DET210-Thorlabs
- (81.79 KiB) Staženo 172 x
Tak ještě jednou odpovím na tvůj původní dotaz.
Podle dokumentace je použita PIN fotodioda. To proto, aby bylo dosaženo vysoké rychlosti snímání, protože: Thorlabs’ DET210 is a ready-to-use high-speed photo detector.
PIN fotodioda pracuje v závěrném směru v odporovém (v tomto případě spínacím) režimu, proto ke své činnosti potřebuje zdroj napětí.
Potom případě je zatěžovací (zakončovací) odpor 50 ohmů při použití koax kabelu s Zo=50 ohmů v pořádku.
Stačilo dát sem tu dokumentaci hned s prvním příspěvkem a bylo by jasno.
Podle dokumentace je použita PIN fotodioda. To proto, aby bylo dosaženo vysoké rychlosti snímání, protože: Thorlabs’ DET210 is a ready-to-use high-speed photo detector.
PIN fotodioda pracuje v závěrném směru v odporovém (v tomto případě spínacím) režimu, proto ke své činnosti potřebuje zdroj napětí.
Potom případě je zatěžovací (zakončovací) odpor 50 ohmů při použití koax kabelu s Zo=50 ohmů v pořádku.
Stačilo dát sem tu dokumentaci hned s prvním příspěvkem a bylo by jasno.
