Grafický LCD + PIC

Zpráva

Chenzee · #1 Příspěvek od **Chenzee** » 15 pro 2010, 05:09

Ahoj,
již nějaký čas mě v hlavě lítá myšlenka zkusit využít do konstrukce místo znakového grafický LCD. Hledal jsem po netu i tu na fóru ale nějak neúspěšně. Jedná se mi o to, že nějak nejsem schopen pochopit, jak to celé funguje. Nevíte někdo o nějakých stránkách, kde je o tomto tématu něco pojednáno? Ideální by byl i nějaký program (v .asm). Jedná se mi o to, že netuším, jak obstarat tolik bodů, aby displej vykreslil to, co požaduji. A potom pro každou změna na orazu mít uložený celý obrazec? Nebo se mění jen ty body, které potřebuji změnit? Asi to bude náročné na paměť, že? aktuálně mi to hlava odmítá pobrat. Můžete mi poradit, prosím? DÍÍÍKY

divous · #2 Příspěvek od **divous** » 15 pro 2010, 08:31

http://www.ulozto.cz/5877895/prace-s-inteligentnimi-displeji-lcd-1dil-pdf

Atlan · #3 Příspěvek od **Atlan** » 15 pro 2010, 13:08

v asm hej.... no mal by si zacat uvazovat na Ckom.... anieco pochopitelne je aj tu http://elektronika.kvalitne.cz/ATMEL/ne ... S0108.html

dasa aj v asm, ale po case ma to preslo ked mal program 6000 riadkov

Chenzee · #4 Příspěvek od **Chenzee** » 16 pro 2010, 04:41

Díky za odpovědi. Nad koupí knížky "Práce s int..." jsem uvažoval ale odradilo mě, že je pro AVR. Takže super odkaz. :wink:

Atlane, pokud zmiňuješ C, kde najít nějakou literaturu nebo blžší info k C s PIC. Tato myšlenka mě taktéž honí nějaký čas, ale vždy najdu materiály pouze pro AVR. Dokonce jsem kdysi koupil i knížku C pro mikrokontroléry, ale nakonec jsem ji odložil :-(

... jo a jaké IDE a Compiler? Vím, že to vypadá, že bych to chtěl naservírovat na zlatém podnosu :oops:

ale ... . Jinak trošku ovládám VisualBasic, tak pokud by se to dalo využít i pro pic, bylo by to príma.

Jenda_KL · #5 Příspěvek od **Jenda_KL** » 16 pro 2010, 08:01

kounikace je úplně nejlépe popsána v tom odkazu od Atlana a je jedno jestli to bude v cčku, asmku, pascalu nebo fortranu. Pokud je k dispozici 1KB paměti pro držení celého obrazu tak bych tím začal. Displej se dá překreslovat i po částech.
Je to popsáno třeba v DS tohoto displeje

Atlan · #6 Příspěvek od **Atlan** » 16 pro 2010, 14:53

dal by som ti tu vec v asm pre pic16-18 ale neviem ci by si sa z toho vysomaril...... z toho popisu sa to da vytukat krasne...

#7 Příspěvek od **hafca** » 16 pro 2010, 17:08

Nevím, jestli je to úplně přesně co myslíš, ale zkus se kouknout sem http://www.micro-examples.com/public/microex-navig/doc/079-touchclock.html Jestli to ovšem už neznáš. Řekl bych, že je to taky zajímavá aplikace a je tam k ní i zdroják v C.

Atlan · #8 Příspěvek od **Atlan** » 16 pro 2010, 17:43

skus stoho nieco vytazit... ale bez zaruky... ozaj je to pre 18f452 ale nema by byt problem to prepisant na 16f887 a podobne

Chenzee · #9 Příspěvek od **Chenzee** » 16 pro 2010, 18:54

Díky za příspěvky. Vyzkouším ten program od Atlana a kdyžtak s tím skončím a basta :cry:

... asi je to nad moje síly

Banda · #10 Příspěvek od **Banda** » 18 pro 2010, 13:58

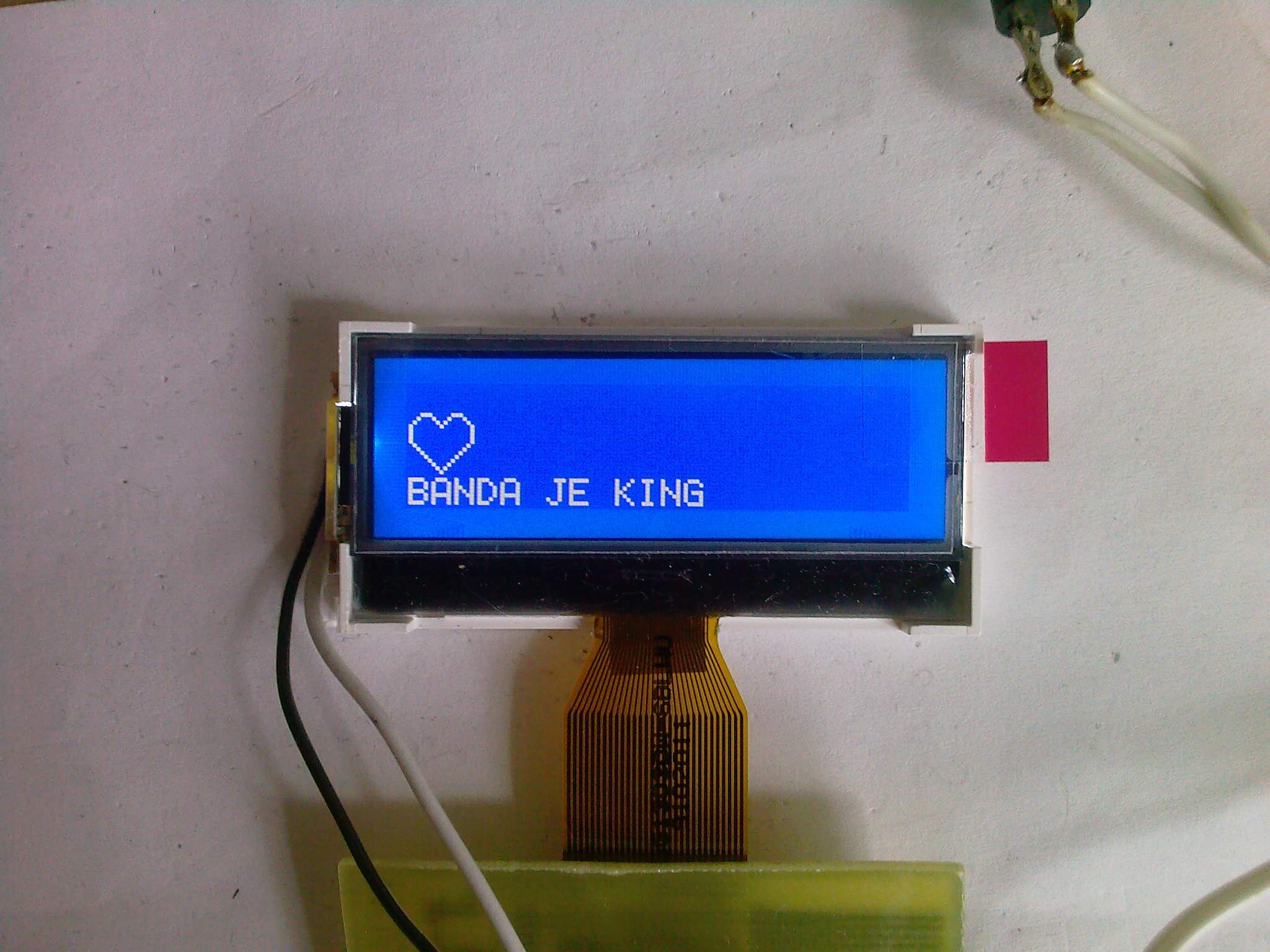

Hlavně to nevzdávej. Já jsem se obával jak složité to bude a nakonec to bylo jednodužší, než jsem si myslel. Koupil jsem si nejlevnější displej z GM:
MGG1303DW-SBLW, pichnul jsem to k PIC16F916 a během jednoho dne jsem si už zobrazoval takovéto ptákoviny:

Chenzee · #11 Příspěvek od **Chenzee** » 19 pro 2010, 04:52

covex · #12 Příspěvek od **covex** » 13 pro 2011, 09:26

Omlouvam se, ze vytahuji starsi tema, ale koupil jsem displej MGG1303DW a nedari se mi ho vubec probrat. Specifikace k pouzitemu kontroleru jsou dost hrozne (asi z cinstiny prelozene google translatorem). Snazim se displej ovladat pres GPIO expander na I2C (jine rozhrani nemam). GPIO mi funguji, ale z tech specifikaci nejsem schopen pochopit, jak display inicializovat. Je tam sice popsana sekvence prikazu, ktere zkousim posilat, ale casovani je pro me zahada.

Kdyby nekdo mel priklad jak ho ovladat byl bych velmi vdecny.

Banda · #13 Příspěvek od **Banda** » 13 pro 2011, 12:12

Hned jak bude více času, tak tu hodím inicializaci displeje v ASM.
Jinak už jsem otestoval i druhý nejlevnější displej :aplause:

MGG12A61BW-SBLWU

covex · #14 Příspěvek od **covex** » 14 pro 2011, 09:05

Tak to vypada ze se mi konecne povedlo display inicializovat. Protoze display potrebuje k paralelnimu ovladani 11 pinu, pouzivam 16bit GPIO na I2C/SMBus. Prvnich 8 bitu (GPIO0) pouzivam pro ovladani ridicich signalu, druhych 8bitu (GPIO1) pro posilani a cteni dat.

Podstatne je to, ze mam display v 6800 modu a data se dovnitr zapisuji a zevnitr ctou pulsem na pinu E. Specifikace sice rika, ze spozdeni mezi R/W-E-data muze byt nulove, ale nefunguje to. Pro zapis se musi nejdrive zapsat do GPIO data az pote dat R/W low a nasledne vytvorit puls high na E.

frpr666 · #15 Příspěvek od **frpr666** » 14 pro 2011, 21:57

já bych z vlastní zkušenosti poradil pro začátečníka nezačínat s kombinací PIC + .asm. Spíše bych doporučil např. od Atmela ATtiny2313 a pak třeba přejít později na něco silnějšího (např. dnes MOC cena ARM 32bit padá na cca 50,-kč).
Nic proti PICům, ale pro začátečníka doporučím Atmel, který má "lineární" adresování a zásobník. Všichni známe u PICů např. 16Fxx ony "magické" hranice RAM a FLASH (a triky s PAGESEL a BANKSEL).
Ale proti gustu, žádný dišputát, rozhodně nechci vyvolávat žádné rozepře na téma PIC vs. Atmel :-)
